Tensión de Fase y de Línea: Diferencias Clave y Cómo Medirlas Correctamente
¿Alguna vez te has preguntado qué diferencia hay entre la tensión de fase y la tensión de línea en un sistema eléctrico trifásico? Estas dos magnitudes son fundamentales para entender cómo funciona la distribución de energía eléctrica, pero no siempre queda claro qué representan exactamente ni cómo se miden de forma precisa. La tensión de fase y de línea: diferencias clave y cómo medirlas correctamente es un tema que interesa tanto a estudiantes, técnicos y profesionales que trabajan con instalaciones eléctricas, así como a cualquier persona que quiera comprender mejor el mundo de la electricidad.
En este artículo, te explicaremos en detalle qué es cada tipo de tensión, por qué es importante diferenciarlas y cómo se relacionan en los sistemas trifásicos más comunes. Además, aprenderás a medirlas correctamente, evitando errores que podrían afectar la seguridad y el rendimiento de tus instalaciones. También te ofreceremos ejemplos prácticos y aclararemos conceptos con un lenguaje sencillo y directo para que puedas aplicar este conocimiento sin complicaciones.
¿Qué es la Tensión de Fase y de Línea?
Antes de entrar en las diferencias y en las técnicas de medición, es fundamental comprender qué significa cada término dentro del contexto eléctrico.
Definición de Tensión de Fase
La tensión de fase es la diferencia de potencial eléctrico que existe entre un conductor de fase y el neutro en un sistema eléctrico trifásico. En otras palabras, es el voltaje que mide un multímetro entre cualquiera de las fases y el punto neutro del sistema.
Por ejemplo, en un sistema trifásico residencial común en muchos países, la tensión de fase suele ser de 230 voltios. Esta es la tensión que alimenta la mayoría de los electrodomésticos y equipos eléctricos en el hogar.
Es importante entender que esta tensión varía dependiendo del sistema y la configuración del generador o la red de distribución.
Definición de Tensión de Línea
La tensión de línea, por otro lado, es la diferencia de potencial entre dos conductores de fase distintos. Es decir, se mide entre dos fases cualesquiera en un sistema trifásico.
Siguiendo el ejemplo anterior, en un sistema con tensión de fase de 230 V, la tensión de línea suele ser aproximadamente 400 V, dado que en sistemas trifásicos balanceados la tensión de línea es mayor que la de fase por un factor de raíz cuadrada de tres (√3 ≈ 1.732).
Este valor es crucial en aplicaciones industriales o en equipos que se conectan directamente entre fases, ya que determina la tensión real que soportan dichos dispositivos.
Relación entre Tensión de Fase y de Línea

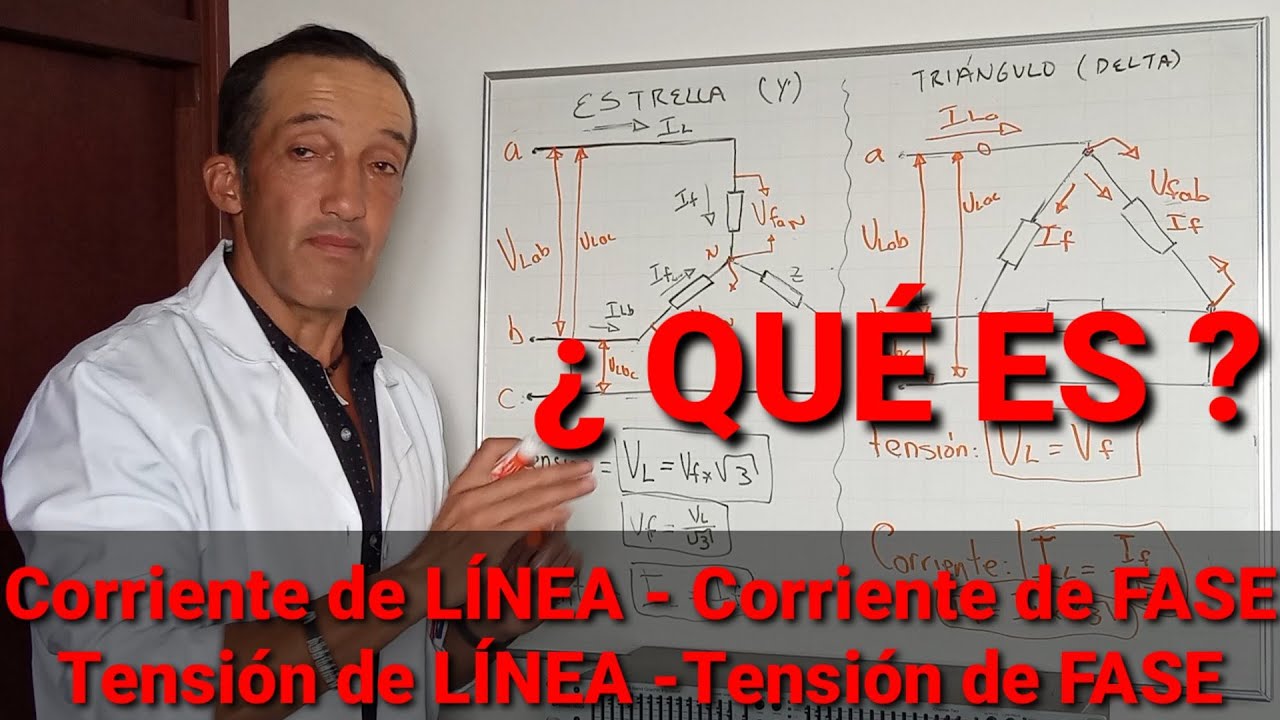

Para sistemas trifásicos equilibrados y con conexión estrella (Y), la relación matemática que vincula la tensión de línea (VL) con la tensión de fase (VF) es:
- VL = VF × √3
Esto significa que la tensión entre dos fases siempre será mayor que la tensión entre una fase y el neutro, y esta diferencia es constante en condiciones ideales.
En sistemas con conexión triángulo (Δ), la tensión de línea y la de fase suelen ser iguales, pero esto depende de la configuración del sistema.
Importancia de Diferenciar la Tensión de Fase y de Línea
¿Por qué es tan importante conocer y distinguir estas tensiones? La respuesta radica en la seguridad, eficiencia y correcto funcionamiento de los sistemas eléctricos.
Seguridad en Instalaciones Eléctricas
Un error común es confundir la tensión de línea con la de fase al diseñar o reparar circuitos. Si se conecta un equipo diseñado para una tensión de fase a una tensión de línea sin la debida adaptación, se puede producir un sobrevoltaje que dañe el equipo o incluso provoque accidentes eléctricos.
Por ejemplo, conectar un motor que soporta 230 V (tensión de fase) directamente a una tensión de línea de 400 V puede quemar el motor rápidamente.
Dimensionamiento Correcto de Equipos
Los dispositivos eléctricos, como motores, transformadores y protecciones, deben ser seleccionados en función de la tensión que recibirán. Saber si la tensión que alimenta el equipo es de fase o de línea permite escoger correctamente el equipo, evitando fallas prematuras o sobrecostos innecesarios.
Además, en la medición y monitoreo de redes eléctricas, identificar correctamente la tensión de fase y de línea ayuda a diagnosticar desequilibrios y fallas en el sistema.
Optimización del Consumo y Eficiencia
En instalaciones industriales, la tensión de línea se utiliza para alimentar cargas trifásicas equilibradas, lo que permite un uso más eficiente de la energía y reduce pérdidas. Por eso, entender estas tensiones facilita un diseño más eficiente y económico.
Cómo Medir Correctamente la Tensión de Fase y de Línea
Medir la tensión de fase y de línea no es complicado, pero requiere seguir ciertos pasos y precauciones para obtener resultados precisos y seguros.
Herramientas Necesarias
Para estas mediciones, necesitarás:
- Un multímetro digital o analógico con función de medición de voltaje en corriente alterna (AC).
- Guantes aislantes y equipo de protección personal para evitar riesgos eléctricos.
- Conocimiento básico sobre la instalación eléctrica a medir.
Medición de la Tensión de Fase
Para medir la tensión de fase, conecta las puntas del multímetro entre uno de los conductores de fase y el conductor neutro. Asegúrate de que el multímetro esté en la escala adecuada para voltajes de corriente alterna.
El valor que obtengas es la tensión de fase, que en sistemas residenciales suele ser cercana a 230 V. Es importante realizar esta medición con la carga desconectada para evitar fluctuaciones y asegurar la seguridad.
Medición de la Tensión de Línea
Para medir la tensión de línea, conecta las puntas del multímetro entre dos conductores de fase diferentes. El valor que se obtenga será mayor que la tensión de fase, generalmente cerca de 400 V en sistemas comunes.
Este procedimiento también requiere precaución, ya que la tensión entre fases es más alta y puede ser peligrosa si no se manipula correctamente.
Errores Comunes en la Medición
Algunos errores frecuentes al medir tensión de fase y de línea incluyen:
- No identificar correctamente el conductor neutro, lo que puede llevar a medir tensión de línea en lugar de fase.
- Usar un multímetro con la escala incorrecta, obteniendo lecturas erróneas o dañando el instrumento.
- Medir sin equipo de protección, exponiéndose a riesgos eléctricos.
- Realizar la medición con cargas fluctuantes, lo que puede afectar la precisión.
Por eso, siempre verifica dos veces el sistema y utiliza las herramientas adecuadas.
Ejemplos Prácticos para Entender Mejor las Tensiones
Veamos algunos casos reales que te ayudarán a visualizar la diferencia entre tensión de fase y de línea.
Ejemplo 1: Sistema Residencial Trifásico
Imagina una casa que recibe un suministro trifásico con tensión de fase de 230 V. Al medir entre cualquier fase y el neutro, obtienes aproximadamente 230 V. Pero al medir entre dos fases, el multímetro muestra cerca de 400 V.
Esto confirma la relación de √3 entre la tensión de línea y la de fase, y explica por qué los electrodomésticos que se conectan entre fase y neutro funcionan a 230 V, mientras que algunos motores o equipos industriales pueden requerir la tensión de línea para funcionar correctamente.
Ejemplo 2: Motor Trifásico Conectado en Estrella
Un motor trifásico diseñado para operar a 400 V (tensión de línea) se conecta en estrella, donde la tensión de fase será de aproximadamente 230 V. Esto significa que cada bobina del motor soporta una tensión de fase de 230 V, mientras que la alimentación entre fases es de 400 V.
Si se conectara el motor en triángulo, cada bobina recibiría la tensión de línea, lo que puede ser adecuado para motores diseñados para esa configuración.
Ejemplo 3: Instalación Industrial con Equipos de Alta Potencia
En un entorno industrial, es común que las máquinas se alimenten con tensión de línea para aprovechar la potencia trifásica. Medir correctamente estas tensiones permite a los técnicos verificar que las máquinas reciban el voltaje correcto, evitando daños y optimizando su funcionamiento.
Configuraciones Comunes en Sistemas Trifásicos y su Impacto en las Tensiones
Las conexiones estrella (Y) y triángulo (Δ) afectan directamente la relación entre tensión de fase y de línea, por lo que es vital conocerlas.
Conexión Estrella (Y)
En esta configuración, cada fase está conectada a un punto común llamado neutro. La tensión de fase se mide entre cada fase y el neutro, mientras que la tensión de línea se mide entre fases.
Como ya vimos, la tensión de línea es igual a la tensión de fase multiplicada por √3. Este tipo de conexión es muy común en redes de distribución y permite disponer de un neutro para cargas monofásicas.
Conexión Triángulo (Δ)
En la conexión triángulo, cada fase está conectada directamente a otra fase formando un lazo cerrado. En este caso, la tensión de fase es igual a la tensión de línea porque no existe neutro.
Esta configuración se usa principalmente en motores y transformadores donde no se requiere neutro y se necesita aprovechar al máximo la potencia trifásica.
Cómo Saber Qué Configuración Tiene tu Sistema
Para identificar si un sistema está conectado en estrella o triángulo, puedes:
- Consultar el esquema eléctrico o la placa de características del equipo.
- Medir la tensión entre fases y entre fase y neutro; si la tensión de línea es mayor que la de fase por √3, es estrella.
- Observar si hay conductor neutro disponible, lo que indica una conexión en estrella.
Factores que Afectan la Medición de Tensiones en Sistemas Reales
En la práctica, la medición de tensión de fase y de línea puede verse afectada por diversos factores que es bueno tener en cuenta para interpretar correctamente los resultados.
Desbalance de Fases
Un sistema trifásico ideal está balanceado, es decir, las tres fases tienen tensiones iguales y desfasajes de 120 grados. Sin embargo, en la realidad, cargas desiguales pueden provocar desbalances, alterando las tensiones de fase y línea.
Este desbalance puede causar fluctuaciones en la tensión, sobrecalentamiento de equipos y pérdidas energéticas.
Caídas de Tensión
La longitud de los conductores y la resistencia del cableado generan caídas de tensión que pueden reducir el voltaje real en el punto de uso, tanto en fase como en línea.
Esto es especialmente importante en instalaciones industriales o grandes edificios donde las distancias son considerables.
Armónicos y Distorsiones
En sistemas con cargas electrónicas, como variadores de frecuencia o fuentes de alimentación, pueden aparecer armónicos que distorsionan la forma de onda de la tensión, afectando la precisión de las mediciones y la calidad del suministro.
Por eso, en mediciones avanzadas se utilizan equipos especializados que analizan la calidad eléctrica además del valor RMS de la tensión.
¿Puedo medir la tensión de línea con un multímetro común sin riesgos?
Sí, siempre que el multímetro esté calibrado para medir voltajes en corriente alterna y tenga la capacidad de soportar la tensión que vas a medir. Sin embargo, es fundamental usar equipo de protección, desconectar cargas si es posible y tener conocimientos básicos de seguridad eléctrica para evitar accidentes.
¿Por qué la tensión de línea es mayor que la tensión de fase en sistemas estrella?
Esto ocurre debido a la geometría del sistema trifásico y la diferencia angular entre las fases. Matemáticamente, la tensión de línea es la resultante vectorial de dos tensiones de fase, y su magnitud es √3 veces mayor que la tensión de fase.
¿Qué pasa si conecto un equipo diseñado para tensión de fase a una tensión de línea?
El equipo recibirá un voltaje mucho mayor al que soporta, lo que puede causar un sobrecalentamiento, daño irreversible o incluso un incendio. Por eso, es vital verificar siempre a qué tensión se conecta cada dispositivo.
¿Cómo identificar el neutro en una instalación trifásica para medir tensión de fase?
El neutro suele ser el conductor de referencia conectado a tierra y se identifica por colores estandarizados (como azul claro en muchos países). También puedes usar un detector de tensión para localizar el conductor que no tiene tensión respecto a tierra o consultar el esquema eléctrico de la instalación.
¿Se puede medir la tensión de línea en un sistema monofásico?
No, la tensión de línea es un concepto propio de sistemas trifásicos. En sistemas monofásicos solo existe una fase y un neutro, por lo que solo se mide tensión entre estos dos conductores.
¿Qué tipo de conexión (estrella o triángulo) es mejor para un motor trifásico?
Depende de la aplicación y la tensión disponible. La conexión estrella permite arrancar motores con menor tensión en cada bobina, reduciendo la corriente de arranque. La conexión triángulo proporciona la tensión completa y es adecuada para operación a plena carga. Algunos motores permiten cambiar entre ambas configuraciones según la necesidad.
¿Es necesario calibrar el multímetro para medir tensiones de línea y fase?
Es recomendable que el multímetro esté calibrado para garantizar mediciones precisas, especialmente en entornos industriales. Un multímetro mal calibrado puede dar lecturas erróneas que afecten diagnósticos y decisiones técnicas.
