Guía Completa de Tubos para Pasar Cables Eléctricos en Exterior: Tipos, Usos y Instalación
Cuando piensas en proteger los cables eléctricos que van por el exterior de tu casa o edificio, ¿qué se te viene a la mente? La seguridad, la durabilidad y la funcionalidad son aspectos clave. Por eso, elegir los tubos adecuados para pasar cables eléctricos en exterior no es una tarea que debamos tomar a la ligera. No solo se trata de proteger los cables contra el clima, sino también de garantizar que la instalación sea segura, resistente y conforme a las normativas vigentes.
Esta guía completa de tubos para pasar cables eléctricos en exterior te acompañará paso a paso en la elección del tipo de tubo ideal, sus usos específicos y cómo realizar una instalación correcta. Hablaremos de los materiales más comunes, sus características, ventajas y desventajas, y te daremos consejos prácticos para que tu proyecto eléctrico sea un éxito. ¿Listo para descubrir cómo cuidar tus cables en el exterior de forma eficiente y duradera? Sigue leyendo.
¿Por qué es importante usar tubos para pasar cables eléctricos en exterior?
Los cables eléctricos expuestos al exterior están sujetos a condiciones ambientales agresivas: lluvia, sol, cambios bruscos de temperatura, polvo, animales y hasta posibles impactos mecánicos. Sin una protección adecuada, estos cables pueden deteriorarse rápidamente, lo que aumenta el riesgo de fallas eléctricas, cortocircuitos o accidentes.
Los tubos para cables funcionan como una barrera protectora que evita daños físicos y eléctricos, garantizando la integridad del sistema y la seguridad de las personas. Además, facilitan el mantenimiento y la sustitución de cables sin necesidad de romper paredes o estructuras.
Seguridad y cumplimiento normativo
Usar tubos adecuados no solo protege los cables, sino que también asegura que la instalación cumpla con las normativas eléctricas locales y nacionales. Estas regulaciones establecen requisitos mínimos para evitar riesgos de electrocución, incendios o interferencias. Por ejemplo, en muchos países se exige que los cables en exteriores estén instalados dentro de tubos resistentes a la intemperie y a la corrosión.
Esto significa que elegir un tubo incorrecto podría invalidar la garantía o el seguro eléctrico y, lo más importante, poner en peligro la seguridad de tu hogar o negocio.
Facilita futuras ampliaciones y reparaciones
Cuando los cables están dentro de tubos, resulta mucho más sencillo agregar nuevos cables o reemplazar los existentes sin dañar la estructura o tener que hacer obras mayores. Imagina tener que abrir muros o excavar constantemente para cambiar un cable: sería una tarea costosa y tediosa. Los tubos actúan como conductos que guían y protegen, haciendo que el mantenimiento sea más limpio y rápido.
Tipos de tubos para pasar cables eléctricos en exterior
Existen varios tipos de tubos diseñados específicamente para instalaciones exteriores. La elección dependerá de factores como la ubicación, el tipo de cableado, la exposición al sol, la humedad y la resistencia mecánica requerida. Aquí te explicamos los más comunes y sus características principales.

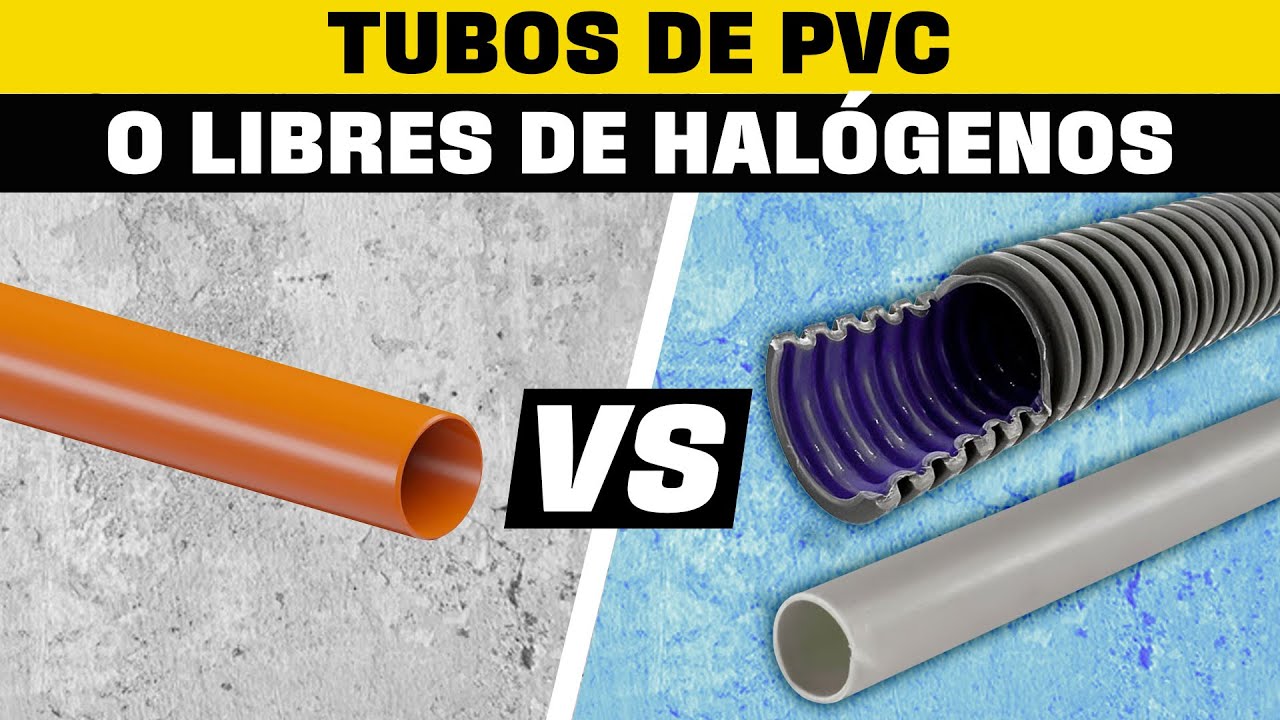

Tubo PVC rígido
El tubo de PVC rígido es uno de los más utilizados para pasar cables eléctricos en exterior debido a su resistencia a la corrosión, bajo costo y facilidad de instalación. Es ideal para instalaciones enterradas o fijadas a paredes exteriores.
- Ventajas: Resistente a la humedad y a agentes químicos, ligero, fácil de cortar y ensamblar.
- Desventajas: Puede volverse quebradizo con el tiempo si está expuesto directamente al sol sin protección.
Para protegerlo del sol, a menudo se pintan con pintura blanca o se colocan en zonas sombreadas.
Tubo corrugado (flexible)
Este tipo de tubo es flexible y permite adaptarse a curvas y ángulos complicados sin necesidad de accesorios adicionales. Se usa comúnmente en instalaciones donde la trayectoria del cable no es recta o donde se requiere movilidad.
- Ventajas: Flexibilidad, resistencia a impactos, fácil de instalar en espacios reducidos.
- Desventajas: Menor protección mecánica que el tubo rígido, puede acumular agua si no está bien instalado.
Es importante asegurarse de que el tubo corrugado sea del tipo para exteriores, ya que existen versiones para uso interior que no resisten la intemperie.
Tubo metálico galvanizado
El tubo metálico galvanizado es fuerte y ofrece una excelente protección mecánica contra golpes y presión. Es especialmente útil en instalaciones industriales o en zonas donde hay riesgo de impactos físicos.
- Ventajas: Gran resistencia, durabilidad, protección contra roedores.
- Desventajas: Peso elevado, costo mayor, puede corroerse si no tiene un buen tratamiento anticorrosivo.
Se recomienda para instalaciones que requieran máxima seguridad y robustez, como en fachadas con alto tránsito o en exteriores industriales.
Usos específicos de los tubos para cables en exterior
La elección del tubo también depende del uso que se le dará a la instalación eléctrica. Veamos algunos escenarios comunes y cuál es el tubo más adecuado para cada uno.
Instalaciones enterradas
Cuando los cables van bajo tierra, la protección es vital para evitar daños por humedad, insectos, roedores y movimientos del suelo. En este caso, el tubo debe ser resistente, impermeable y con buena capacidad para evitar que el agua se acumule en su interior.
Los tubos de PVC rígido o los tubos corrugados especiales para enterramiento son las opciones más usadas. Además, es recomendable colocar una capa de arena o material protector alrededor para evitar daños mecánicos.
Instalaciones en fachadas y muros exteriores
En estos casos, el tubo debe resistir la exposición constante al sol, lluvia, viento y posibles golpes. El tubo metálico galvanizado o el PVC rígido pintado son opciones comunes.
Es importante fijar bien los tubos para evitar movimientos y revisar periódicamente el estado de la pintura o recubrimiento para mantener la protección contra la corrosión y el deterioro.
Instalaciones aéreas o suspendidas
Para cables que se pasan por estructuras aéreas, como postes o techos, el tubo debe ser ligero pero resistente, y capaz de soportar tensiones. Aquí el tubo corrugado flexible puede ser útil para adaptarse a las formas, pero debe complementarse con fijaciones seguras.
En algunos casos, se emplean tubos metálicos para asegurar máxima protección contra impactos y agentes externos.
Cómo instalar tubos para pasar cables eléctricos en exterior
La instalación correcta es clave para que los tubos cumplan su función y duren en el tiempo. Aunque la tarea puede parecer sencilla, hay varios aspectos técnicos que debemos tener en cuenta para evitar problemas futuros.
Preparación y planificación
Antes de comenzar, es fundamental planificar la ruta que seguirá el tubo, considerando la distancia, obstáculos, puntos de fijación y accesos para mantenimiento. También hay que verificar la normativa local para cumplir con los requisitos de profundidad, separación y tipo de tubo permitido.
Herramientas básicas como cortatubos, nivel, cinta métrica y fijaciones serán necesarias para un trabajo limpio y preciso.
Instalación paso a paso
- Medir y cortar el tubo: Utiliza una cinta métrica para marcar la longitud necesaria y corta con una herramienta adecuada para evitar bordes filosos.
- Ensambles y accesorios: Usa conectores, codos o uniones compatibles para adaptar la ruta del tubo a la trayectoria deseada.
- Fijación: Coloca abrazaderas o soportes cada 50-60 cm para asegurar el tubo firmemente a la pared o estructura.
- Inserción de cables: Usa un tiracables o pasa-cables para facilitar el paso de los cables dentro del tubo sin dañarlos.
- Sellado: En puntos donde el tubo termina o se conecta con otros elementos, aplica sellador o cinta para evitar la entrada de agua o polvo.
Consejos para evitar errores comunes
- No dejes tubos expuestos directamente al sol sin protección, ya que pueden deteriorarse.
- Asegúrate de que el tubo tenga el diámetro suficiente para alojar todos los cables sin forzarlos.
- Evita curvas muy cerradas que dificulten el paso del cable o lo dañen.
- Revisa periódicamente el estado de los tubos y fijaciones para detectar daños a tiempo.
Materiales y herramientas recomendadas para la instalación
Contar con los materiales adecuados facilitará el trabajo y garantizará resultados duraderos. A continuación, te presentamos una lista básica:
- Tubos: PVC rígido, corrugado flexible o metálico galvanizado según el proyecto.
- Accesorios: Codos, uniones, conectores, tapas y abrazaderas compatibles.
- Herramientas: Cortatubos, destornilladores, nivel, cinta métrica, martillo, taladro y tiracables.
- Materiales de fijación: Tornillos, tacos, abrazaderas y selladores impermeables.
Usar materiales de calidad y diseñados para exterior evitará problemas como corrosión, roturas o filtraciones.
¿Puedo usar cualquier tipo de tubo para cables eléctricos en el exterior?
No todos los tubos son aptos para exteriores. Es fundamental elegir tubos que sean resistentes a la intemperie, rayos UV, humedad y posibles impactos. Por ejemplo, los tubos diseñados solo para uso interior pueden deteriorarse rápidamente si se usan afuera. Además, la normativa eléctrica local suele especificar qué tipo de tubo es obligatorio para garantizar seguridad y durabilidad.
¿Cuál es el diámetro ideal del tubo para pasar cables eléctricos?
El diámetro dependerá de la cantidad y tipo de cables que vayas a instalar. Como regla general, el tubo debe tener al menos un 25-30% más de espacio que el volumen ocupado por los cables para facilitar su paso y evitar daños. Por ejemplo, si los cables ocupan 10 mm de diámetro, el tubo debería tener al menos 13 mm. También es recomendable prever espacio extra para futuras ampliaciones.
¿Se puede enterrar el tubo directamente en la tierra sin protección adicional?
Lo ideal es que el tubo enterrado esté protegido con una capa de arena o material similar para evitar daños por piedras o movimientos del suelo. Además, es recomendable marcar la ubicación del tubo con una cinta o señalización para evitar perforaciones accidentales. No se debe enterrar directamente sobre tierra dura o con escombros sin una base adecuada.
¿Cómo evitar que el agua entre dentro del tubo?
Para evitar la entrada de agua, se deben usar tapas o selladores en los extremos del tubo, especialmente en los puntos donde se conecta con cajas o dispositivos eléctricos. También es importante que el tubo tenga una ligera inclinación para permitir el drenaje del agua que pueda entrar por condensación o filtración. En tubos corrugados, se recomienda usar fundas o cubiertas adicionales para mayor protección.
¿Puedo pintar los tubos de PVC para mejorar su resistencia al sol?
Sí, pintar los tubos de PVC con pinturas especiales para exteriores es una práctica común para protegerlos de los rayos UV y prolongar su vida útil. Se recomienda usar pintura blanca o colores claros para reflejar el sol y evitar que el material se degrade o se vuelva quebradizo. Antes de pintar, es importante limpiar bien la superficie y aplicar una capa base si es necesario.
¿Cuánto tiempo duran los tubos para cables eléctricos en exteriores?
La duración depende del tipo de material, la calidad de la instalación y las condiciones ambientales. En general, los tubos metálicos galvanizados pueden durar varias décadas si están bien mantenidos, mientras que los tubos de PVC rígido pueden durar entre 15 y 30 años. La exposición directa al sol y las condiciones extremas pueden reducir su vida útil si no se toman medidas de protección adecuadas.
¿Es necesario que un profesional realice la instalación de los tubos para cables en exterior?
Si bien la instalación puede parecer sencilla, contar con un profesional garantiza que se cumplan las normativas de seguridad, se elijan los materiales adecuados y se eviten errores que podrían causar fallas o accidentes. Además, un electricista certificado podrá realizar las conexiones eléctricas correctamente y verificar que todo funcione de forma segura.
