Voltaje entre Fase y Tierra 220V: Guía Completa y Explicaciones Clave
¿Alguna vez te has preguntado por qué en muchos hogares y sistemas eléctricos aparece la referencia a un voltaje entre fase y tierra 220V? Este dato no solo es fundamental para entender cómo funciona la electricidad en nuestras viviendas y empresas, sino que también es crucial para garantizar la seguridad y el correcto funcionamiento de los equipos eléctricos. El concepto de voltaje entre fase y tierra puede parecer complicado al principio, pero con una explicación clara y detallada, descubrirás que es mucho más accesible de lo que imaginas.
En esta guía completa, exploraremos en profundidad qué significa este voltaje, cómo se mide, por qué es importante y cuáles son las implicaciones prácticas para el usuario común y para los técnicos electricistas. Además, aclararemos dudas comunes y desmontaremos mitos que suelen generar confusión. Si quieres comprender realmente qué es el voltaje entre fase y tierra 220V y cómo se relaciona con la seguridad eléctrica, este artículo te dará todas las claves necesarias.
¿Qué es el Voltaje entre Fase y Tierra 220V?
Antes de entrar en detalles técnicos, es fundamental entender qué representa exactamente el voltaje entre fase y tierra en un sistema eléctrico. Este valor indica la diferencia de potencial eléctrico entre un conductor activo (fase) y el punto de referencia que se considera tierra o masa. En muchos sistemas residenciales y comerciales, este voltaje es de aproximadamente 220 voltios, lo que significa que hay una tensión eléctrica de 220V disponible entre la fase y la tierra.
Definición de Fase y Tierra
La fase es el conductor por donde circula la corriente eléctrica desde la fuente de alimentación hacia los dispositivos. Es el punto donde se encuentra el potencial eléctrico activo. Por otro lado, la tierra es un punto de referencia que se conecta directamente al suelo, con potencial eléctrico prácticamente cero. Su función es servir como un camino seguro para que la corriente eléctrica pueda disiparse en caso de una falla o sobrecarga, protegiendo así a las personas y equipos.
Por ejemplo, si tocas un aparato eléctrico que presenta una falla interna, la corriente buscará salir a tierra. El voltaje entre fase y tierra, en este caso 220V, es el que potencialmente puede pasar a través de tu cuerpo si no hay una correcta conexión a tierra o protección.
Importancia del Voltaje entre Fase y Tierra
Este voltaje no solo determina el funcionamiento adecuado de los aparatos eléctricos, sino que también es esencial para la seguridad. Un sistema eléctrico con un voltaje entre fase y tierra correcto y bien regulado minimiza el riesgo de descargas eléctricas peligrosas y fallas en los equipos. Además, conocer este valor ayuda a diagnosticar problemas en instalaciones eléctricas y asegurar que la red cumple con los estándares técnicos adecuados.
¿Por qué es Común el Voltaje de 220V entre Fase y Tierra?
El voltaje de 220V es un estándar en muchas regiones del mundo para instalaciones eléctricas residenciales y comerciales. Pero, ¿qué razones técnicas y prácticas explican esta elección? Aquí analizamos los factores principales que hacen del 220V un valor habitual y seguro.
Eficiencia en la Distribución de Energía
Un voltaje más alto como 220V permite transportar la misma cantidad de energía con menos corriente eléctrica. Esto se traduce en menores pérdidas por efecto Joule (calor generado en los cables) y un uso más eficiente de los conductores. Por ejemplo, para alimentar un electrodoméstico que consume 2200W, a 220V circula una corriente de 10 amperios, mientras que a 110V se requerirían 20 amperios, lo que implica cables más gruesos y costosos.
Compatibilidad con Equipos Eléctricos
Muchos aparatos y electrodomésticos están diseñados para funcionar óptimamente con un suministro de 220V. Esto incluye desde hornos y aires acondicionados hasta sistemas de iluminación y herramientas eléctricas. Tener un voltaje estándar facilita la fabricación, comercialización y mantenimiento de estos equipos, además de garantizar un rendimiento estable y seguro.
Seguridad y Regulaciones
Las normativas eléctricas en muchos países establecen 220V como límite máximo para instalaciones domésticas, siempre acompañadas de sistemas de protección y conexión a tierra adecuadas. Este voltaje representa un equilibrio entre eficiencia y seguridad, ya que no es tan alto como para requerir medidas excesivas, pero sí lo suficientemente potente para cubrir las necesidades energéticas comunes.
Cómo Medir el Voltaje entre Fase y Tierra 220V
Medir correctamente el voltaje entre fase y tierra es una tarea fundamental para verificar el estado de una instalación eléctrica. Aunque parece sencillo, hacerlo sin las precauciones adecuadas puede ser peligroso. Aquí te explicamos cómo realizar esta medición paso a paso y con seguridad.
Herramientas Necesarias
- Multímetro digital o analógico: Debe estar configurado para medir voltaje en corriente alterna (AC).
- Guantes aislantes: Para protegerte de posibles descargas.
- Calzado adecuado: Preferiblemente aislante y seco.

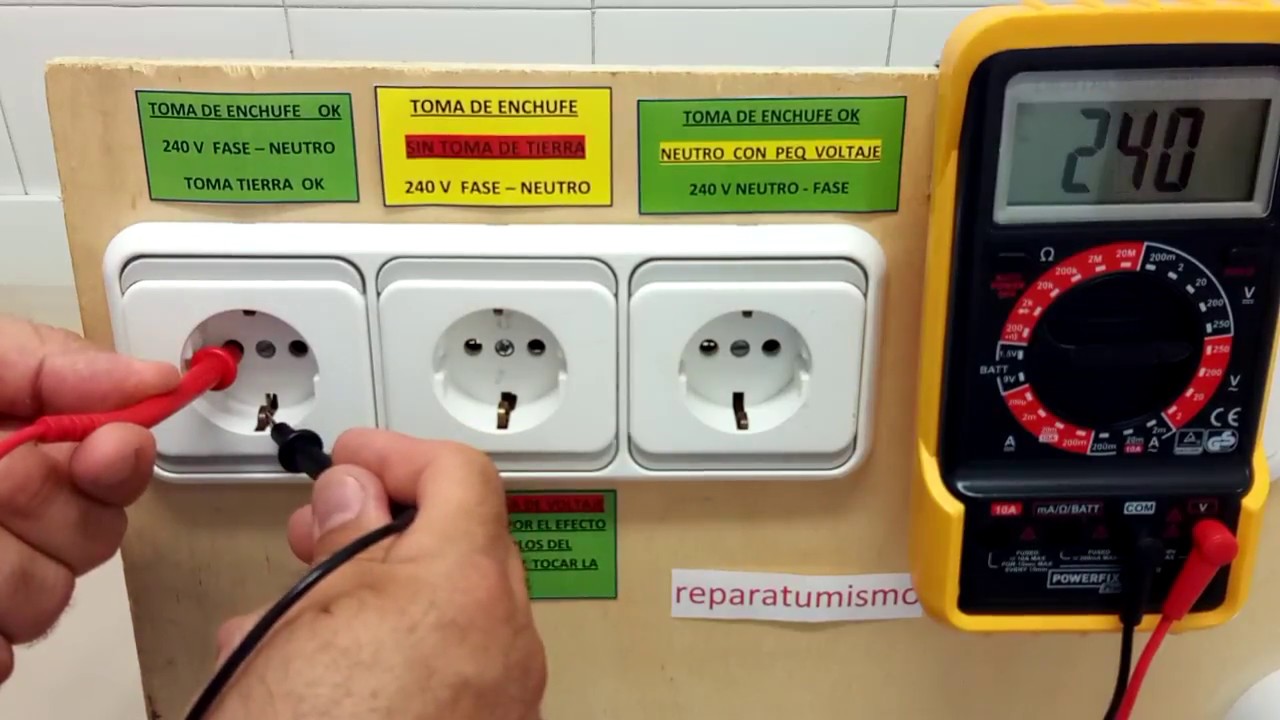

Procedimiento de Medición
Para medir el voltaje entre fase y tierra, sigue estos pasos:
- Configura el multímetro en la función de voltaje AC y selecciona un rango adecuado (por ejemplo, hasta 600V).
- Conecta la punta negra del multímetro a la toma de tierra o al conductor de tierra de la instalación.
- Coloca la punta roja en el conductor de fase, generalmente identificado con colores como rojo, marrón o negro.
- Lee el valor que muestra el multímetro. Debería estar cerca de 220V en sistemas estándar.
- Si el valor es muy bajo o inexistente, puede indicar problemas en la instalación o falta de conexión a tierra.
Precauciones Importantes
Antes de realizar cualquier medición, asegúrate de que el área esté seca y que no haya contacto directo con conductores desnudos. Nunca toques las puntas de prueba mientras estás midiendo y evita trabajar solo en instalaciones eléctricas. Recuerda que la tierra debe estar correctamente conectada para obtener una lectura fiable y para garantizar tu seguridad.
La Función y la Importancia de la Tierra en Sistemas de 220V
La tierra es mucho más que un simple cable; es un elemento vital para la seguridad y el correcto funcionamiento de las instalaciones eléctricas que operan a 220V. Entender su papel te ayudará a valorar por qué es imprescindible en cualquier sistema eléctrico moderno.
¿Qué es la Tierra en un Sistema Eléctrico?
La tierra es un conductor conectado físicamente al suelo, que actúa como referencia de potencial cero. Su función principal es ofrecer un camino seguro para que la corriente eléctrica fluya en caso de una falla, como un cortocircuito o una fuga de corriente, evitando que esta pase a través de personas o equipos.
Protección contra Descargas Eléctricas
Cuando un aparato tiene un defecto de aislamiento y la carcasa metálica se energiza, la corriente puede salir a tierra a través del conductor de protección. Esto provoca que los dispositivos de protección, como los interruptores diferenciales o disyuntores, detecten la fuga y desconecten el suministro, evitando accidentes eléctricos.
Estabilidad del Sistema y Calidad de la Energía
Además de la seguridad, la tierra contribuye a mantener la estabilidad del sistema eléctrico, evitando fluctuaciones de voltaje y protegiendo los equipos de picos o sobretensiones. Un sistema con una buena conexión a tierra reduce interferencias y problemas técnicos que pueden afectar la vida útil de los aparatos.
Problemas Comunes Relacionados con el Voltaje entre Fase y Tierra 220V
Aunque el voltaje entre fase y tierra 220V es estándar, pueden surgir problemas que afectan su valor o seguridad. Reconocer estos inconvenientes te permitirá tomar medidas oportunas para mantener una instalación confiable.
Falta o Mal Estado de la Conexión a Tierra
Una conexión a tierra deficiente puede provocar que el voltaje entre fase y tierra sea inestable o peligroso. Sin una buena conexión, la corriente de falla no tiene un camino seguro, aumentando el riesgo de descargas eléctricas y daños en los equipos. Por eso es fundamental revisar periódicamente la continuidad y resistencia del conductor de tierra.
Voltajes Anómalos o Fluctuaciones
Si el voltaje medido entre fase y tierra es muy diferente de 220V, puede indicar problemas como:
- Conexiones flojas o dañadas.
- Problemas en la red de distribución eléctrica.
- Presencia de cargas desbalanceadas o armónicos.
Estas situaciones pueden afectar el rendimiento de los aparatos y aumentar el riesgo de fallas.
Riesgos de No Contar con una Tierra Adecuada
Sin una conexión a tierra eficaz, cualquier contacto con partes energizadas puede resultar en una descarga eléctrica grave. Además, los dispositivos de protección pueden no actuar correctamente, lo que incrementa la posibilidad de incendios o daños en la instalación.
Normativas y Recomendaciones para Instalaciones con Voltaje entre Fase y Tierra 220V
Para garantizar que una instalación eléctrica con voltaje entre fase y tierra 220V sea segura y eficiente, es importante cumplir con ciertas normativas y seguir buenas prácticas.
Regulaciones Básicas
Las normativas eléctricas locales o nacionales suelen establecer:
- La obligatoriedad de conexión a tierra con características específicas de resistencia.
- El uso de interruptores diferenciales para protección contra fugas a tierra.
- La identificación clara de conductores y puntos de conexión.
- El dimensionamiento adecuado de cables y protecciones.
Cumplir con estas reglas no solo evita multas, sino que protege vidas y bienes.
Recomendaciones Prácticas
Para mantener tu instalación en óptimas condiciones, considera lo siguiente:
- Realiza inspecciones periódicas de la conexión a tierra y del estado de los conductores.
- Utiliza dispositivos de protección como interruptores diferenciales y fusibles adecuados para 220V.
- No improvises conexiones eléctricas; siempre acude a profesionales certificados.
- Evita sobrecargar circuitos y distribuye las cargas eléctricas correctamente.
¿Es peligroso tocar un conductor con voltaje entre fase y tierra de 220V?
Sí, es muy peligroso. El voltaje de 220V puede causar descargas eléctricas graves o incluso fatales si el cuerpo humano completa el circuito hacia tierra. Por eso es fundamental que las instalaciones tengan una conexión a tierra efectiva y dispositivos de protección que desconecten el suministro ante fallas.
¿Por qué a veces el voltaje entre fase y tierra no es exactamente 220V?
El voltaje puede variar por razones como fluctuaciones en la red eléctrica, conexiones flojas, o problemas en el sistema de tierra. Estas variaciones pueden afectar el rendimiento de los equipos y deben ser revisadas por un técnico para asegurar que no representen un riesgo.
¿Puedo usar un voltímetro común para medir el voltaje entre fase y tierra?
Sí, un voltímetro o multímetro configurado para medir voltaje en corriente alterna (AC) es adecuado. Sin embargo, debes seguir estrictas medidas de seguridad y asegurarte de que el instrumento esté en buen estado y correctamente calibrado.
¿Qué pasa si no tengo una conexión a tierra en mi casa?
La ausencia de conexión a tierra incrementa significativamente el riesgo de descargas eléctricas y daños en los equipos. Además, muchos dispositivos de protección no funcionarán correctamente. Es recomendable instalar una conexión a tierra adecuada lo antes posible para garantizar la seguridad.
¿El voltaje entre fase y tierra es el mismo que entre dos fases?
No necesariamente. En sistemas monofásicos, solo hay una fase y la tierra, por lo que el voltaje entre ellos es el nominal (220V). En sistemas trifásicos, el voltaje entre dos fases puede ser mayor (por ejemplo, 380V), mientras que el voltaje entre fase y tierra sigue siendo 220V. Esto depende del tipo de sistema eléctrico instalado.
¿Cómo saber si la conexión a tierra está funcionando correctamente?
Una manera es medir la resistencia de la conexión a tierra con un telurómetro o equipo especializado. La resistencia debe ser baja (generalmente menor a 10 ohmios) para asegurar una buena disipación de corriente. También puedes observar si los dispositivos de protección funcionan correctamente ante fugas de corriente.
¿Se puede tener más de un punto de tierra en una instalación eléctrica?
Sí, es común tener varios puntos de tierra para mejorar la seguridad y estabilidad del sistema. Sin embargo, estos deben estar interconectados correctamente para evitar diferencias de potencial que puedan causar problemas. Un diseño adecuado garantiza que todos los puntos trabajen como un solo sistema de tierra.
