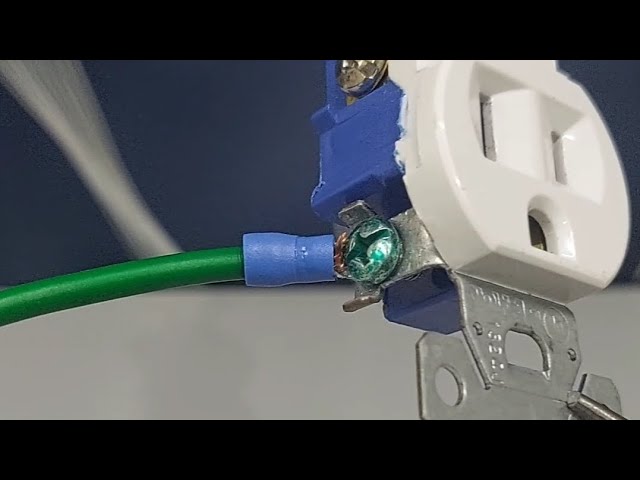

¿Qué es la Tierra en Electricidad? Definición, Función y Importancia
¿Alguna vez te has preguntado qué papel juega la “tierra” en los sistemas eléctricos? La tierra en electricidad es un concepto fundamental que va mucho más allá de simplemente ser el suelo que pisamos. Es un elemento clave para garantizar la seguridad, el correcto funcionamiento y la protección de los equipos eléctricos. Pero, ¿qué significa realmente “tierra” en este contexto? ¿Por qué es tan esencial y cómo funciona dentro de una instalación eléctrica?
En este artículo exploraremos en detalle qué es la tierra en electricidad, su definición precisa, las funciones que cumple y la importancia que tiene en nuestras vidas cotidianas y en la industria. Desde su papel en la prevención de accidentes hasta su uso en la estabilización de sistemas eléctricos, descubrirás cómo este concepto es una pieza clave en la ingeniería eléctrica. Además, aclararemos términos relacionados y resolveremos dudas comunes para que entiendas a fondo este elemento vital.
Definición de la Tierra en Electricidad
Para entender la tierra en electricidad, primero hay que definir qué es exactamente este término dentro del ámbito eléctrico. No se trata simplemente del suelo físico, sino de un punto de referencia eléctrico conectado a la tierra física que cumple funciones específicas en un sistema eléctrico.
¿Qué es la Tierra en un Sistema Eléctrico?
En electricidad, la tierra es un conductor conectado directamente al suelo o a una masa que tiene la capacidad de absorber o suministrar cargas eléctricas sin alterar su potencial eléctrico. Es un punto de referencia con potencial cero, usado para estabilizar tensiones y garantizar que las corrientes eléctricas tengan un camino seguro hacia el suelo en caso de fallos.
Este concepto es fundamental para los sistemas eléctricos porque ayuda a evitar que las partes metálicas expuestas de los equipos queden con una carga eléctrica peligrosa para las personas. Así, la tierra actúa como una especie de “escape” o “sumidero” para corrientes no deseadas.
Diferencia entre Tierra Física y Tierra Eléctrica
Es importante distinguir entre la tierra física y la tierra eléctrica:
- Tierra física: Es el suelo real, el terreno natural o cualquier masa conductora que esté en contacto con la tierra, como una varilla metálica enterrada.
- Tierra eléctrica: Es el punto del sistema eléctrico que se conecta a la tierra física y se usa como referencia para proteger y estabilizar el sistema.
Esta distinción ayuda a entender que la tierra eléctrica es una conexión intencional y diseñada para aprovechar las propiedades del suelo como un conductor natural de corriente.
Función de la Tierra en Electricidad
La tierra en electricidad cumple varias funciones vitales que garantizan la seguridad y el correcto funcionamiento de los sistemas eléctricos. Sin esta conexión a tierra, los riesgos de accidentes, daños en equipos y fallos serían mucho mayores.
Protección de las Personas
Una de las funciones más importantes de la tierra es proteger a las personas de descargas eléctricas. Cuando un equipo eléctrico presenta una falla, como un aislamiento dañado o un corto circuito, la corriente puede llegar a las partes metálicas expuestas. Si estas partes no están conectadas a tierra, podrían acumular carga y causar una descarga al tocarse.
Al conectar estas partes a tierra, la corriente de falla tiene un camino seguro hacia el suelo, lo que hace que los dispositivos de protección, como los interruptores diferenciales o fusibles, activen el corte del suministro eléctrico rápidamente. Así, la tierra evita que las personas sufran electrocuciones.
Estabilización de Tensiones y Referencia de Potencial
Además de proteger, la tierra también sirve como un punto de referencia estable para las tensiones eléctricas. En los sistemas eléctricos, es fundamental tener un “cero” común para medir y controlar las tensiones entre conductores. Esta referencia es la tierra eléctrica, que garantiza que las tensiones no se desvíen ni provoquen daños por sobrevoltajes.
Sin esta referencia, los sistemas eléctricos podrían experimentar fluctuaciones incontroladas, generando problemas en el funcionamiento de los equipos conectados.
Disipación de Sobretensiones
Las sobretensiones, ya sean causadas por rayos, maniobras eléctricas o fallas, pueden dañar gravemente los equipos y poner en riesgo la seguridad. La tierra en electricidad actúa como un camino para disipar estas sobretensiones hacia el suelo, protegiendo así tanto a las personas como a los dispositivos.
Por ejemplo, en las instalaciones con pararrayos, la tierra es esencial para desviar la energía del rayo hacia el suelo sin que cause daños estructurales o eléctricos.
Importancia de la Tierra en las Instalaciones Eléctricas
La tierra en electricidad no es un elemento opcional, sino un requisito indispensable en cualquier instalación eléctrica. Su importancia se refleja en varios aspectos clave que afectan la seguridad, la eficiencia y la durabilidad de los sistemas.
Seguridad en el Hogar y en la Industria
En hogares, oficinas, fábricas y cualquier lugar donde haya electricidad, la conexión a tierra reduce significativamente el riesgo de accidentes eléctricos. Gracias a ella, las personas pueden interactuar con dispositivos eléctricos con mayor confianza y menor peligro.
Además, en ambientes industriales, donde las máquinas pueden generar fallas eléctricas frecuentes, la tierra es fundamental para evitar daños mayores y proteger a los trabajadores.
Protección de Equipos y Reducción de Fallos
Los equipos eléctricos y electrónicos son sensibles a variaciones y picos de tensión. Una buena conexión a tierra ayuda a mantener la estabilidad del sistema, evitando que estos equipos sufran daños prematuros o funcionen incorrectamente.
Por ejemplo, en centros de datos o en sistemas de telecomunicaciones, una tierra bien diseñada garantiza que los equipos operen sin interferencias ni riesgos de cortocircuitos.
Cumplimiento de Normativas y Regulaciones
Las normativas eléctricas de prácticamente todos los países exigen la conexión a tierra como un estándar obligatorio. Esto asegura que las instalaciones cumplan con los requisitos mínimos de seguridad y calidad.
Ignorar la tierra o realizar una conexión incorrecta puede resultar en multas, sanciones o incluso en la invalidez de los seguros ante accidentes eléctricos.
Componentes y Tipos de Sistemas de Tierra
La tierra en electricidad se implementa mediante diferentes componentes y sistemas que varían según el tipo de instalación, la naturaleza del terreno y las necesidades específicas.
Elementos Básicos de una Conexión a Tierra
Los componentes esenciales para establecer una conexión a tierra son:
- Electrodo de tierra: Es la parte física que se entierra en el suelo, como varillas, placas o mallas metálicas.
- Conductor de tierra: Cable que conecta el electrodo a la instalación eléctrica.
- Terminales y conexiones: Elementos que aseguran la unión segura entre el conductor y el electrodo.
Estos elementos deben ser resistentes a la corrosión y estar diseñados para mantener una baja resistencia eléctrica con el suelo.
Tipos de Sistemas de Tierra
Existen diferentes sistemas de puesta a tierra, entre los más comunes están:
- Tierra de protección (PE): Protege a las personas y equipos de fallas eléctricas conectando las partes metálicas expuestas a tierra.
- Tierra de servicio (N): Utilizada como referencia para los neutros en sistemas de distribución eléctrica.
- Tierra funcional: Empleada para garantizar el correcto funcionamiento de ciertos equipos electrónicos o de comunicación.
La selección y diseño del sistema de tierra depende del tipo de instalación, la carga eléctrica y las condiciones ambientales.
Resistencia de Tierra y su Medición
Un aspecto crítico en la puesta a tierra es la resistencia que ofrece el electrodo al paso de corriente. Esta resistencia debe ser lo más baja posible para garantizar una disipación eficaz de la corriente de falla.
Para medirla se utilizan equipos específicos que aplican una corriente y miden el voltaje resultante, calculando así la resistencia. Los valores aceptables varían según las normativas, pero en general, una resistencia menor a 10 ohmios se considera adecuada para la mayoría de las instalaciones.
Problemas Comunes y Mantenimiento de la Tierra en Electricidad
Aunque la tierra es un sistema robusto, puede presentar problemas que afectan su desempeño. Conocer estos inconvenientes ayuda a prevenir fallos y mantener la seguridad.
Corrosión y Deterioro de Electrodos
Los electrodos enterrados están expuestos a la humedad, sales y otros agentes químicos del suelo, lo que puede causar corrosión y aumento de la resistencia eléctrica. Esto reduce la efectividad de la puesta a tierra y puede generar riesgos.
Para evitarlo, es recomendable usar materiales resistentes, realizar inspecciones periódicas y reemplazar los electrodos cuando sea necesario.
Conexiones Flojas o Dañadas
Las conexiones entre el conductor y el electrodo deben estar firmes y libres de óxido. Con el tiempo, pueden aflojarse o dañarse, interrumpiendo el camino eléctrico hacia tierra.
Un mantenimiento adecuado implica revisar estas conexiones y asegurar su integridad, garantizando la continuidad del sistema.
Variaciones en la Resistencia por Condiciones del Suelo
La resistencia de tierra puede variar según la humedad, temperatura y composición del suelo. En zonas muy secas o rocosas, puede ser difícil alcanzar una baja resistencia.
En estos casos, se utilizan métodos especiales como la instalación de electrodos adicionales o el uso de productos químicos para mejorar la conductividad del terreno.
Aplicaciones Prácticas de la Tierra en Electricidad
La puesta a tierra se aplica en múltiples contextos, desde instalaciones domésticas hasta infraestructuras complejas. Entender cómo se implementa ayuda a valorar su importancia y funcionamiento.
En Instalaciones Residenciales
En una casa, la tierra protege a los usuarios y los electrodomésticos. Por ejemplo, si un electrodoméstico tiene una falla interna, la corriente se dirige a tierra, evitando que la carcasa quede energizada.
Los enchufes con toma de tierra y los sistemas de protección diferencial dependen de esta conexión para funcionar correctamente.
En Redes de Distribución Eléctrica
Las compañías eléctricas usan sistemas de tierra para estabilizar sus redes y proteger las líneas de distribución. Esto permite que las tensiones se mantengan dentro de límites seguros y que las fallas se detecten y aíslen rápidamente.
En Equipos Electrónicos y Telecomunicaciones
Los sistemas de tierra también son esenciales para evitar interferencias electromagnéticas y garantizar la calidad de la señal en equipos electrónicos y de comunicación.
Por ejemplo, en un centro de datos, una buena puesta a tierra reduce el ruido eléctrico y protege los servidores contra daños.
¿Por qué es peligroso un sistema eléctrico sin conexión a tierra?
Un sistema sin conexión a tierra puede dejar las partes metálicas expuestas de los equipos eléctricamente cargadas, lo que aumenta el riesgo de electrocución. Además, no se pueden detectar ni interrumpir fácilmente las fallas eléctricas, lo que puede causar incendios o daños a los equipos.
¿Cómo puedo saber si mi instalación tiene una buena tierra?
La mejor manera es realizar una medición de la resistencia de tierra con un equipo especializado. Valores bajos (generalmente menos de 10 ohmios) indican una buena conexión. También puedes notar problemas si los interruptores diferenciales se disparan frecuentemente o si hay sensaciones de descarga al tocar aparatos eléctricos.
¿La tierra eléctrica es la misma en todos los países?
No exactamente. Aunque el principio es el mismo, las normativas y métodos de conexión pueden variar según el país y sus estándares eléctricos. Por eso es importante seguir las regulaciones locales para garantizar una instalación segura y eficiente.
¿Se puede poner a tierra un sistema eléctrico sin usar varillas enterradas?
Sí, existen otros tipos de electrodos como placas metálicas, mallas o incluso conexiones a estructuras metálicas enterradas que pueden funcionar como tierra. La elección depende del tipo de suelo y del sistema a proteger.
¿Qué hago si la resistencia de tierra es muy alta?
Si la resistencia es alta, se pueden tomar medidas como agregar más electrodos en paralelo, mejorar la humedad del suelo con productos especiales o cambiar el tipo de electrodo. También es fundamental revisar que las conexiones estén bien hechas y no haya corrosión.
¿La tierra protege contra descargas atmosféricas como rayos?
Sí, la puesta a tierra es un componente clave en los sistemas de protección contra rayos, ya que permite que la energía del rayo se disipe de forma segura en el suelo, evitando daños a estructuras y equipos.
¿Puedo hacer una conexión a tierra por mi cuenta?
Si bien algunos trabajos simples pueden hacerse, la instalación de un sistema de tierra debe cumplir normativas técnicas y de seguridad específicas. Por eso, lo ideal es que un profesional capacitado realice o supervise la instalación para garantizar su efectividad y seguridad.
