¿Qué es la sección de un cable? Guía completa y explicación técnica
¿Alguna vez te has preguntado por qué los cables eléctricos vienen en diferentes grosores y cómo esto afecta su funcionamiento? La respuesta está en un concepto fundamental llamado “sección del cable”. Entender qué es la sección de un cable es clave para garantizar la seguridad, eficiencia y durabilidad de cualquier instalación eléctrica, ya sea en tu hogar, en la industria o en proyectos tecnológicos. Pero, ¿qué significa exactamente la sección y por qué es tan importante?
En esta guía completa y explicación técnica, te llevaremos paso a paso a través de todo lo que necesitas saber sobre la sección de un cable. Desde su definición y cómo se mide, hasta la relación con la capacidad de conducción eléctrica y la normativa que regula su uso. Además, exploraremos ejemplos prácticos para que puedas identificar la sección correcta en diferentes situaciones y evitar errores comunes que pueden poner en riesgo tus equipos o tu seguridad.
Si quieres comprender a fondo qué es la sección de un cable y cómo elegir la adecuada para tus proyectos, este artículo es para ti. Prepárate para descubrir detalles técnicos explicados de forma clara y sencilla, con ejemplos que harán que este tema deje de ser un misterio.
¿Qué es la sección de un cable? Definición y conceptos básicos

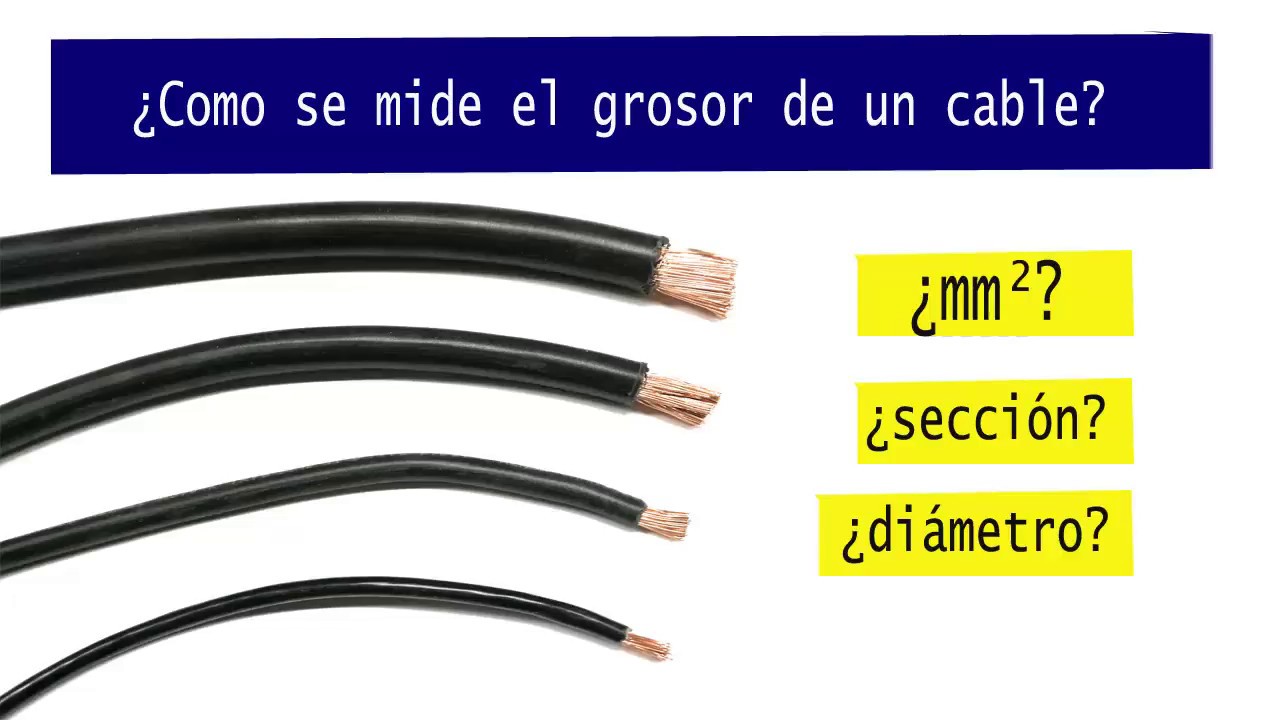

Cuando hablamos de la sección de un cable, nos referimos al área transversal del conductor eléctrico que lo compone. Es decir, si imaginaras cortar un cable y observar el “corte” de su núcleo conductor, la sección sería el área de esa superficie plana. Esta medida es fundamental porque determina la cantidad de corriente que puede transportar el cable sin calentarse en exceso ni sufrir daños.
Área transversal y unidades de medida
La sección de un cable se expresa generalmente en milímetros cuadrados (mm²). Por ejemplo, un cable con sección de 2,5 mm² tiene un área transversal de 2,5 milímetros cuadrados. Este valor se calcula considerando la forma del conductor, que puede ser circular, rectangular o compuesto por varios hilos trenzados.
La fórmula básica para calcular la sección de un conductor circular es:
- Sección (S) = π × (diámetro / 2)²
Donde el diámetro es el grosor del conductor medido en milímetros. En cables formados por múltiples hilos, la sección total es la suma de las secciones de cada hilo.
¿Por qué la sección es tan importante?
La sección del cable influye directamente en dos aspectos cruciales:
- Capacidad de corriente: Un cable con una sección pequeña puede sobrecalentarse si se le exige pasar demasiada corriente, lo que puede dañar el aislamiento y provocar fallos eléctricos o incendios.
- Caída de tensión: Un cable con sección insuficiente genera una caída de tensión significativa, lo que afecta el rendimiento de los aparatos conectados y puede dañarlos.
Por eso, conocer y elegir correctamente la sección de un cable es una tarea imprescindible en cualquier proyecto eléctrico.
Cómo elegir la sección adecuada de un cable
Seleccionar la sección correcta no es cuestión de adivinar o elegir el cable más grueso. Hay criterios técnicos y normativos que guían esta decisión, basados en las características de la instalación y el tipo de carga eléctrica.
Factores que influyen en la elección
Para decidir la sección adecuada, debes considerar varios elementos:
- Intensidad de corriente: La corriente máxima que circulará por el cable determina la sección mínima para evitar calentamientos.
- Longitud del cable: Cuanto más largo sea el cable, mayor será la caída de tensión. Esto puede requerir aumentar la sección para compensar.
- Tipo de instalación: Si el cable está en un conducto, enterrado o al aire libre, cambia la capacidad de disipación de calor y afecta la elección.
- Condiciones ambientales: Temperaturas elevadas o la presencia de otros cables pueden influir en la capacidad del conductor.
Normativas y tablas de referencia
Las normativas eléctricas, como el Reglamento Electrotécnico de Baja Tensión en España, establecen tablas y criterios para seleccionar la sección adecuada. Estas tablas relacionan la intensidad máxima admisible con la sección del cable según el tipo de conductor y la instalación.
Por ejemplo, un cable de cobre con sección de 1,5 mm² suele ser adecuado para circuitos de iluminación con una corriente máxima de 10-16 amperios, mientras que para tomas de corriente de uso general se recomiendan secciones mayores, como 2,5 mm² o más.
Consultar estas tablas y respetar las normativas es vital para evitar problemas técnicos y garantizar la seguridad.
Relación entre la sección del cable y la resistencia eléctrica
¿Sabías que la sección de un cable afecta directamente su resistencia eléctrica? La resistencia es la oposición que presenta el conductor al paso de la corriente, y depende de su longitud, material y sección.
Concepto de resistencia y ley de Ohm
La resistencia (R) se calcula con la fórmula:
- R = ρ × (L / S)
donde:
- ρ es la resistividad del material (ohmios por metro)
- L es la longitud del cable (metros)
- S es la sección del cable (mm²)
Esto significa que, para una misma longitud y material, si aumentamos la sección del cable, la resistencia disminuye. Por eso, cables con mayor sección permiten que la corriente fluya con menor pérdida energética y menos calentamiento.
Impacto en la caída de tensión
La caída de tensión es la pérdida de voltaje que ocurre cuando la corriente circula por un cable con resistencia. Si la sección es pequeña, la resistencia aumenta y la caída de tensión también, lo que puede afectar el funcionamiento de los dispositivos conectados.
Por ejemplo, en una instalación con un cable de 10 metros y sección insuficiente, un motor eléctrico puede recibir un voltaje menor al necesario, lo que reduce su rendimiento y puede dañarlo.
Tipos de cables y su sección según la aplicación
Existen diferentes tipos de cables eléctricos, y la sección varía según el uso específico. Aquí te explicamos las más comunes y cómo se relacionan con la sección.
Cables para instalaciones domésticas
En hogares, los cables más usados son de cobre y tienen secciones estándar como 1,5 mm² para iluminación y 2,5 mm² para enchufes. Estos valores son suficientes para soportar la corriente típica de los electrodomésticos y la iluminación, manteniendo la seguridad.
En casos de aparatos con alta potencia, como aire acondicionado o cocinas eléctricas, se utilizan cables con secciones mayores, desde 4 mm² hasta 10 mm² o más, dependiendo de la carga.
Cables para instalaciones industriales
En entornos industriales, las demandas de corriente son mucho mayores y las distancias más largas. Por eso, los cables suelen tener secciones más grandes y materiales especiales para soportar condiciones más exigentes.
Se emplean cables con secciones que pueden superar los 50 mm², además de conductores aislados con características específicas para resistir temperaturas, productos químicos o abrasión.
Errores comunes al elegir la sección de un cable y cómo evitarlos
Un error habitual es subestimar la importancia de la sección del cable, lo que puede llevar a problemas graves en la instalación eléctrica.
Elegir una sección demasiado pequeña
Esto provoca sobrecalentamiento, caída de tensión y riesgo de incendio. Por ejemplo, usar un cable de 1,5 mm² para alimentar un electrodoméstico que consume mucha corriente es un error frecuente que puede tener consecuencias peligrosas.
Usar una sección demasiado grande sin necesidad
Aunque puede parecer más seguro, un cable con sección excesiva encarece la instalación y dificulta la manipulación. Además, puede ser innecesario y poco eficiente desde el punto de vista económico.
Cómo evitar estos errores
- Consulta siempre las tablas y normativas vigentes.
- Calcula la corriente y la longitud del cable antes de decidir.
- Considera las condiciones específicas de la instalación.
- Si dudas, pide asesoramiento profesional para garantizar la seguridad.
¿Puedo usar un cable con sección menor si la distancia es corta?
Aunque la distancia corta reduce la caída de tensión, usar un cable con sección menor que la recomendada puede causar sobrecalentamiento y riesgos de seguridad. Siempre es mejor respetar la sección mínima indicada para la corriente que va a circular, independientemente de la longitud del cable.
¿La sección del cable afecta la velocidad de la corriente eléctrica?
No, la velocidad de la corriente en un conductor es prácticamente constante y depende del campo eléctrico. Sin embargo, la sección afecta la resistencia y, por tanto, la pérdida de energía y calentamiento, pero no la velocidad de la corriente.
¿Por qué algunos cables tienen conductores trenzados y otros sólidos?
Los cables con conductores trenzados son más flexibles y se usan en aplicaciones donde el cable debe doblarse o moverse. Los conductores sólidos son más rígidos y se emplean en instalaciones fijas. La sección de ambos tipos se calcula sumando las áreas de los hilos o tomando la sección del conductor sólido.
¿Se puede aumentar la sección de un cable existente para mejorar la instalación?
No es recomendable aumentar la sección de un cable ya instalado sin cambiarlo completamente. Los cables tienen límites físicos y normativos. Si necesitas una sección mayor, lo correcto es reemplazar el cable por uno adecuado a la carga y las condiciones.
¿Qué pasa si uso un cable con sección más grande de la necesaria?
Usar un cable con sección más grande de la necesaria no suele causar problemas técnicos, pero encarece la instalación y puede dificultar la manipulación. Además, no garantiza mayor seguridad si no se respetan otros parámetros como la protección contra sobrecorriente.
¿Cómo puedo identificar la sección de un cable si no está marcada?
Si el cable no tiene marcado visible, puedes medir el diámetro del conductor y calcular la sección usando la fórmula del área del círculo. También puedes consultar con un profesional para asegurarte, especialmente si la instalación es crítica.
¿La sección del cable afecta la resistencia a la corrosión o durabilidad?
La sección en sí no influye directamente en la resistencia a la corrosión, que depende más del material y del tipo de aislamiento. Sin embargo, un cable con sección adecuada trabaja a temperaturas más bajas, lo que puede prolongar su vida útil.
