Cómo Conectar Pilas en Serie y en Paralelo: Guía Completa y Ejemplos Prácticos
¿Alguna vez te has preguntado cómo aumentar la duración o la potencia de un conjunto de pilas? Saber cómo conectar pilas en serie y en paralelo es fundamental para cualquier proyecto eléctrico o electrónico, desde un simple juguete hasta un dispositivo más complejo. Esta habilidad te permite ajustar el voltaje y la capacidad según tus necesidades, optimizando el rendimiento y la autonomía de tus dispositivos.
En esta guía completa, descubrirás las diferencias entre ambas conexiones, sus aplicaciones prácticas, ventajas y desventajas, además de ejemplos claros que te ayudarán a entender y aplicar estos conceptos en tus propios proyectos. Si quieres evitar confusiones y sacar el máximo provecho a tus pilas, acompáñanos en este recorrido detallado y didáctico.
Conceptos Básicos sobre Pilas y Baterías
Antes de sumergirnos en las conexiones, es importante entender qué es una pila y cómo funciona. Una pila es un dispositivo que almacena energía química y la convierte en energía eléctrica. Cuando hablamos de varias pilas juntas, solemos referirnos a una batería, que es simplemente un conjunto de pilas conectadas.
Voltaje y Capacidad: ¿Qué Significan?
El voltaje (V) es la fuerza eléctrica que impulsa la corriente a través del circuito, mientras que la capacidad (mAh o Ah) indica cuánto tiempo puede suministrar energía una pila o batería. Por ejemplo, una pila AA típica tiene un voltaje de 1.5 V y una capacidad que puede variar según el tipo (alcalina, recargable, etc.).
Cuando conectamos pilas, podemos modificar estas dos características clave para adaptarlas a las necesidades del dispositivo. Entender esto es el primer paso para saber cómo conectar pilas en serie y en paralelo.
Corriente y Resistencia Interna
Además del voltaje y la capacidad, la corriente máxima que puede entregar una pila y su resistencia interna influyen en su rendimiento. La resistencia interna es como una “fricción” interna que limita la corriente y provoca pérdidas de energía en forma de calor. Por eso, la forma en que conectamos las pilas afecta no solo el voltaje y la capacidad, sino también la eficiencia del conjunto.
Cómo Conectar Pilas en Serie

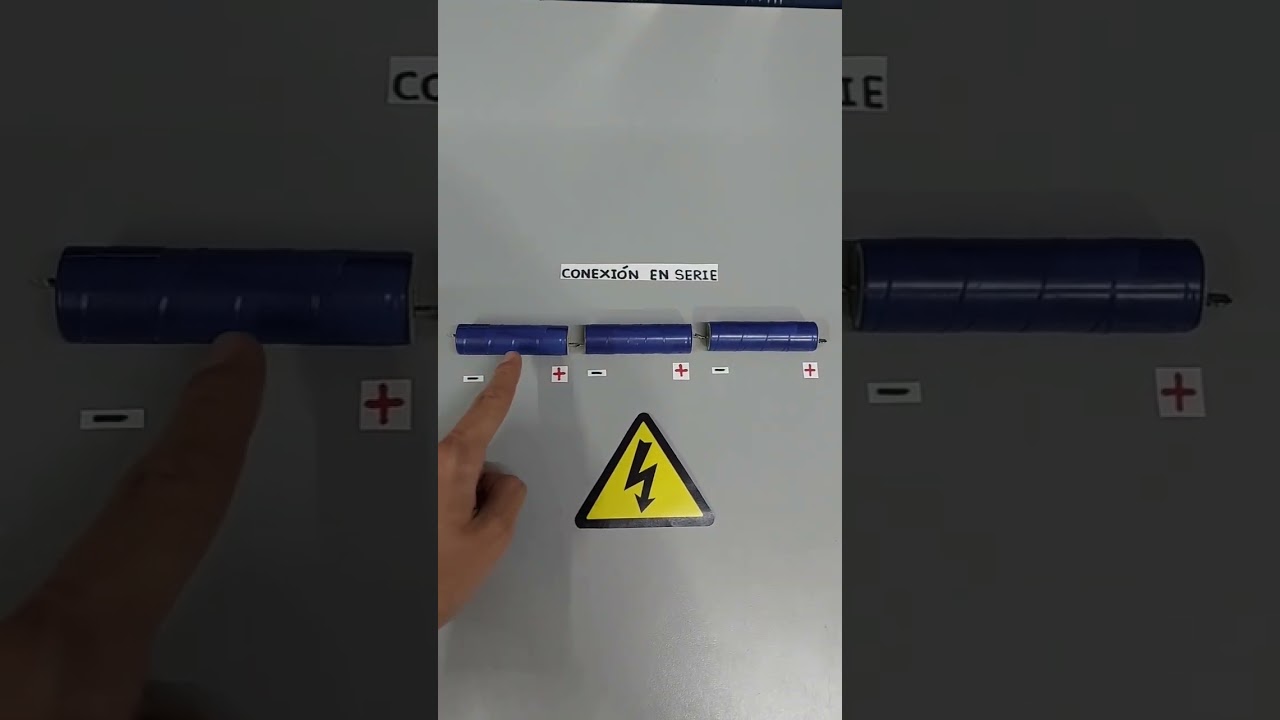

Conectar pilas en serie significa unir el terminal positivo de una pila con el terminal negativo de la siguiente, formando una cadena. Este método aumenta el voltaje total mientras la capacidad permanece igual a la de una sola pila.
¿Qué Ocurre con el Voltaje y la Capacidad?
Cuando conectas pilas en serie, el voltaje se suma. Por ejemplo, si conectas dos pilas de 1.5 V en serie, el voltaje total será 3 V. Sin embargo, la capacidad no cambia, se mantiene igual que la de una sola pila. Esto es útil cuando un dispositivo requiere un voltaje mayor que el que ofrece una sola pila.
Imagina que tienes un linterna que necesita 3 V para funcionar. Usar dos pilas en serie es la forma más sencilla de conseguir ese voltaje sin complicaciones.
Ventajas y Desventajas de la Conexión en Serie
- Ventajas: Aumento directo del voltaje, fácil de realizar, ideal para dispositivos que requieren mayor tensión.
- Desventajas: Si una pila se agota, toda la cadena deja de funcionar; la capacidad no aumenta, por lo que la duración no mejora.
Ejemplo Práctico: Montando una Fuente de 9V con Pilas AA
Supongamos que quieres alimentar un dispositivo que funciona con 9 V, pero solo tienes pilas AA de 1.5 V. Para lograrlo, conecta seis pilas en serie (6 x 1.5 V = 9 V). Une el terminal positivo de la primera con el negativo de la segunda, y así sucesivamente hasta formar la cadena completa. El resultado es un conjunto que entrega 9 V, pero con la capacidad de una sola pila AA.
Este método es muy común en electrónica básica y proyectos DIY donde el voltaje es el factor limitante.
Cómo Conectar Pilas en Paralelo
En la conexión en paralelo, todos los terminales positivos se unen entre sí, y todos los terminales negativos también se conectan juntos. Esto mantiene el voltaje constante pero aumenta la capacidad total y la corriente disponible.
¿Qué Cambia en Voltaje y Capacidad?
Cuando conectas pilas en paralelo, el voltaje total permanece igual que el de una sola pila, pero la capacidad y la corriente máxima aumentan sumando la capacidad de cada pila. Por ejemplo, dos pilas de 1.5 V y 2000 mAh conectadas en paralelo seguirán entregando 1.5 V, pero con una capacidad total de 4000 mAh.
Esto es especialmente útil cuando un dispositivo requiere una larga duración o una corriente más alta que la que una sola pila puede ofrecer.
Ventajas y Desventajas de la Conexión en Paralelo
- Ventajas: Mayor duración de la batería, mejor suministro de corriente, si una pila falla las demás pueden seguir funcionando.
- Desventajas: El voltaje no aumenta, la conexión es un poco más compleja para garantizar que las pilas estén equilibradas.
Ejemplo Práctico: Extender la Duración de un Banco de Pilas
Si tienes un dispositivo que funciona con 1.5 V pero quieres que dure más tiempo, conecta varias pilas iguales en paralelo. Por ejemplo, tres pilas AA de 1.5 V y 2000 mAh conectadas en paralelo te ofrecerán 1.5 V pero con 6000 mAh, triplicando la duración sin cambiar el voltaje.
Este método es ideal para dispositivos de bajo voltaje que requieren mayor autonomía, como radios portátiles o luces LED.
Comparación Práctica entre Conexión en Serie y en Paralelo
¿Cómo decidir entre conectar pilas en serie o en paralelo? La respuesta depende de las necesidades específicas de tu dispositivo y proyecto. Aquí te explicamos cómo elegir y qué factores considerar.
Cuando Priorizar el Voltaje
Si el dispositivo requiere un voltaje específico superior al de una sola pila, la conexión en serie es la opción indicada. Por ejemplo, para motores pequeños, linternas o circuitos que necesitan más de 1.5 V, sumar voltajes es la solución más sencilla.
Cuando Priorizar la Duración y la Corriente
Si el voltaje ya es adecuado pero necesitas que el dispositivo funcione más tiempo o que entregue mayor corriente, la conexión en paralelo es la mejor opción. Esto se ve en bancos de baterías para sistemas solares, luces LED o dispositivos portátiles que deben durar horas sin recarga.
Combinando Serie y Paralelo
En proyectos más complejos, a veces es necesario combinar ambas conexiones para obtener el voltaje y la capacidad deseados. Por ejemplo, un banco de baterías puede tener varios grupos en serie para aumentar el voltaje, y cada grupo puede estar formado por pilas conectadas en paralelo para aumentar la capacidad.
Este enfoque es común en sistemas de energía renovable o en dispositivos que requieren un rendimiento eléctrico específico y prolongado.
Aspectos de Seguridad y Buenas Prácticas al Conectar Pilas
Manipular pilas requiere ciertos cuidados para evitar daños al dispositivo, a las pilas o incluso a ti mismo. Aquí te contamos las recomendaciones básicas para trabajar con conexiones en serie y paralelo.
Usa Pilas del Mismo Tipo y Estado
Es fundamental conectar pilas iguales en cuanto a tipo, capacidad y estado de carga. Mezclar pilas nuevas con usadas o diferentes químicas puede causar desequilibrios, sobrecalentamientos o fugas. Esto afecta la vida útil y la seguridad del conjunto.
Evita Cortocircuitos
Al conectar pilas, asegúrate de que los terminales no se toquen accidentalmente, ya que un cortocircuito puede generar calor excesivo y daños. Utiliza portapilas adecuados y aisla bien las conexiones con cinta aislante o carcasas protectoras.
Verifica la Polaridad
Conectar las pilas con la polaridad invertida puede dañar el dispositivo o las pilas mismas. Siempre verifica que el terminal positivo esté conectado al terminal negativo cuando hagas conexiones en serie, o que los terminales positivos y negativos estén agrupados correctamente en paralelo.
Controla la Temperatura y la Carga
Durante el uso, revisa que las pilas no se calienten demasiado, especialmente en conexiones en paralelo donde la corriente puede ser alta. En sistemas recargables, usa cargadores adecuados para evitar sobrecargas.
Ejemplos Prácticos y Aplicaciones Reales
Para afianzar lo aprendido, veamos algunos casos reales donde conectar pilas en serie y en paralelo es clave.
Proyectos de Electrónica DIY
En pequeños robots o circuitos caseros, es común necesitar 6 V o 9 V para alimentar motores o sensores. Usar pilas AA en serie es la forma más práctica. Si el proyecto requiere mayor duración, se pueden combinar grupos en paralelo.
Luces LED Portátiles
Las luces LED suelen funcionar a bajo voltaje pero necesitan una corriente constante para iluminar por largo tiempo. Aquí la conexión en paralelo es ideal para extender la autonomía sin cambiar el voltaje.
Sistemas de Energía Solar
En sistemas solares pequeños, los bancos de baterías se diseñan con combinaciones de conexiones en serie y paralelo para lograr el voltaje y la capacidad adecuados que alimenten cargas específicas durante horas.
¿Puedo mezclar pilas nuevas y usadas en una conexión en serie o paralelo?
No es recomendable mezclar pilas nuevas con usadas, ya que las pilas con diferente estado de carga pueden generar desequilibrios. En serie, la pila más débil limita el rendimiento y puede descargarse completamente, dañándose. En paralelo, puede haber flujos de corriente entre pilas, causando calentamiento y riesgo de fuga. Siempre utiliza pilas iguales para garantizar seguridad y eficiencia.
¿Qué pasa si conecto pilas con diferentes voltajes en serie?
Conectar pilas con voltajes diferentes en serie puede provocar que algunas pilas se descarguen antes que otras, lo que puede dañarlas y reducir la vida útil del conjunto. Además, el voltaje total será impredecible y podría dañar el dispositivo. Lo mejor es usar pilas del mismo tipo y voltaje para evitar problemas.
¿Se puede aumentar tanto el voltaje como la capacidad conectando pilas?
Sí, combinando conexiones en serie y paralelo puedes ajustar el voltaje y la capacidad a tus necesidades. Por ejemplo, conectando grupos de pilas en paralelo para aumentar la capacidad y luego conectando esos grupos en serie para aumentar el voltaje. Esta técnica es común en baterías de mayor tamaño y proyectos complejos.
¿Qué sucede si una pila falla en una conexión en serie?
Si una pila falla o se descarga en una conexión en serie, todo el conjunto deja de funcionar, ya que la corriente depende del paso por cada pila. Esto es una desventaja de la conexión en serie, por lo que es importante revisar regularmente el estado de cada pila y reemplazarlas cuando sea necesario.
¿Cómo sé si debo usar una conexión en serie o en paralelo para mi proyecto?
Depende de las necesidades de tu dispositivo. Si necesitas más voltaje, usa conexión en serie. Si necesitas más duración o corriente, elige conexión en paralelo. En muchos casos, una combinación de ambas es la solución ideal. Consulta las especificaciones del dispositivo para decidir correctamente.
¿Puedo usar pilas recargables en conexiones en serie o paralelo?
Sí, las pilas recargables pueden conectarse en serie o paralelo siguiendo las mismas reglas que las pilas alcalinas. Sin embargo, es aún más importante que las pilas sean del mismo tipo, capacidad y estado de carga para evitar daños. Además, utiliza un cargador compatible con el conjunto para asegurar una carga segura y equilibrada.
¿Qué herramientas necesito para conectar pilas correctamente?
Lo básico incluye un portapilas adecuado, cables conductores, cinta aislante o conectores, y un multímetro para verificar voltajes y continuidad. En proyectos más avanzados, puedes usar soldadores y conectores especializados para garantizar conexiones firmes y seguras.
