Cómo pasar un motor trifásico a monofásico: guía paso a paso fácil y segura

¿Alguna vez te has encontrado con un motor trifásico en tu taller o en casa y has pensado que sería mucho más práctico usarlo con una alimentación monofásica? Esto es común, sobre todo en lugares donde no hay acceso a una red trifásica, pero sí a una monofásica. La buena noticia es que convertir un motor trifásico a monofásico es posible, siempre y cuando se haga de manera correcta y segura. En esta guía, te explicaremos cómo pasar un motor trifásico a monofásico: guía paso a paso fácil y segura, para que puedas aprovechar al máximo ese motor sin complicaciones.

Vamos a recorrer desde los conceptos básicos sobre motores trifásicos y monofásicos, hasta las técnicas más efectivas para realizar la conversión, incluyendo las precauciones que debes tener en cuenta. También hablaremos sobre los componentes necesarios, cómo identificar las conexiones, y qué tipo de arrancadores o capacitores utilizar. Si alguna vez te preguntaste si es posible y cómo hacerlo sin dañar el motor, aquí encontrarás todas las respuestas que necesitas.

Entendiendo los motores trifásicos y monofásicos: diferencias clave

Antes de sumergirnos en el proceso de conversión, es fundamental entender qué distingue a un motor trifásico de uno monofásico. Este conocimiento no solo te ayudará a comprender mejor el procedimiento, sino también a anticipar los cambios que ocurrirán en el rendimiento y funcionamiento del motor.

¿Qué es un motor trifásico?

Un motor trifásico es un tipo de motor eléctrico que utiliza una corriente alterna distribuida en tres fases desfasadas 120 grados entre sí. Esto genera un campo magnético giratorio muy eficiente, lo que permite que el motor funcione con mayor potencia, arranque más fácilmente y mantenga un par constante durante su operación. Este tipo de motores es común en industrias, fábricas y equipos que requieren mucha fuerza y estabilidad.

Una de las principales ventajas de los motores trifásicos es su eficiencia energética y menor tamaño para la misma potencia, comparado con motores monofásicos. Sin embargo, requieren una red eléctrica especial que no siempre está disponible en hogares o talleres pequeños.

¿Qué es un motor monofásico?

Por otro lado, un motor monofásico funciona con una sola fase de corriente alterna. Su campo magnético no es giratorio por sí solo, por lo que generalmente incorpora mecanismos auxiliares como capacitores o bobinas de arranque para generar el par inicial y mantener el movimiento. Son muy comunes en electrodomésticos, bombas pequeñas y herramientas que funcionan con la corriente doméstica estándar.

La principal limitación de los motores monofásicos es que tienen menos potencia y son menos eficientes para aplicaciones industriales o de alta demanda. Pero su simplicidad y compatibilidad con la red doméstica los hace muy versátiles.

Por qué convertir un motor trifásico a monofásico

Si tienes un motor trifásico y solo cuentas con alimentación monofásica, convertirlo puede ser la solución para aprovechar ese motor sin necesidad de cambiarlo. Esto es especialmente útil cuando:

• No hay acceso a una red trifásica cercana.
• Quieres reutilizar motores industriales en ambientes domésticos o talleres pequeños.
• Buscas una solución económica para mantener tus equipos funcionando.

Sin embargo, la conversión no es un simple cambio de cables, requiere comprender cómo funciona el motor y qué componentes son necesarios para que arranque y funcione correctamente en monofásico.

Componentes y herramientas necesarias para la conversión

Para pasar un motor trifásico a monofásico, no basta con conectar dos cables a la red doméstica. Necesitarás algunos elementos clave que te permitan simular la tercera fase y asegurar el arranque y funcionamiento del motor sin dañarlo.

Capacitores: el corazón de la conversión

El componente más importante para esta conversión es el capacitor. Existen dos tipos principales que pueden ser necesarios:

• Capacitor de arranque: proporciona un impulso inicial para que el motor comience a girar.
• Capacitor de funcionamiento: ayuda a mantener el motor funcionando de manera estable una vez que ha arrancado.

La elección y el valor del capacitor dependerán del motor y de su potencia. Usar un capacitor incorrecto puede causar que el motor no arranque o que sufra daños a largo plazo.

Interruptores y protecciones eléctricas

Para una conversión segura, no olvides incluir dispositivos de protección como:

• Interruptor térmico o térmico magnético: protege al motor contra sobrecargas y cortocircuitos.
• Relé de sobrecarga: desconecta el motor si detecta temperaturas o corrientes anormales.

Estos elementos son esenciales para evitar daños al motor y proteger la instalación eléctrica.

Herramientas básicas para la instalación

Además de los componentes eléctricos, necesitarás herramientas para realizar conexiones seguras y ordenadas:

• Multímetro para medir voltajes y continuidad.
• Destornilladores y pelacables.
• Conectores eléctricos y terminales adecuados.
• Cinta aislante o termo retráctil para aislar conexiones.

Un trabajo bien hecho depende tanto de los componentes como de las herramientas y la técnica que utilices.

Identificación y conexión de las bobinas del motor trifásico

Antes de realizar cualquier conexión, debes identificar correctamente las bobinas y los terminales del motor. Un error en esta etapa puede llevar a un mal funcionamiento o daños irreversibles.

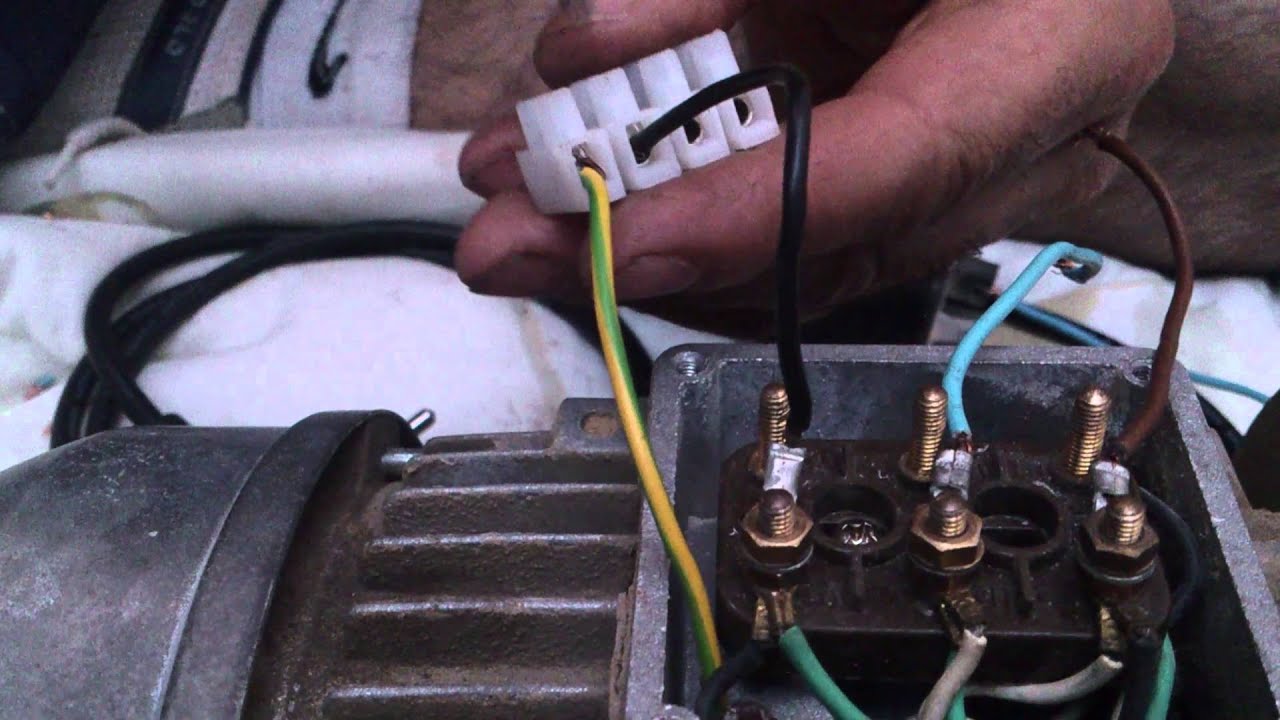

Cómo identificar los terminales del motor trifásico

Los motores trifásicos suelen tener seis terminales, que corresponden a los extremos de tres bobinas. Estos terminales suelen estar etiquetados como U1, U2, V1, V2, W1 y W2. Entender qué bobinas corresponden a cada par de terminales es crucial para hacer la conexión adecuada.

Para identificar las bobinas puedes usar un multímetro en la función de ohmímetro. Mide la resistencia entre los terminales para encontrar pares con continuidad (las bobinas). Normalmente, cada bobina tendrá una resistencia similar y alta entre sus dos extremos y no tendrá continuidad con otros terminales.

Configuración de conexiones en estrella y triángulo

Los motores trifásicos pueden estar conectados internamente en estrella (Y) o triángulo (Δ). Esto influye en cómo debes conectar el motor al pasar a monofásico.

• Conexión en estrella: tres terminales (U2, V2, W2) están unidos en un punto común, mientras que los otros tres terminales (U1, V1, W1) quedan libres para la conexión.
• Conexión en triángulo: los terminales están conectados en un circuito cerrado, por lo que deberás separar y aislar algunas conexiones para adaptarlo a monofásico.

Si el motor está conectado en triángulo, será necesario modificar las conexiones para que funcione con un capacitor y alimentación monofásica.

Preparando las conexiones para la alimentación monofásica

La idea principal es alimentar dos de las bobinas con la línea monofásica y la tercera bobina con un capacitor para simular la tercera fase. Esto genera un campo magnético giratorio suficiente para que el motor arranque y funcione.

Por ejemplo, puedes conectar:

1. Una fase de la red monofásica a un terminal de la primera bobina.
2. El neutro de la red a un terminal de la segunda bobina.
3. La tercera bobina se conecta entre el mismo punto donde está la fase y el capacitor.

Esta configuración debe realizarse con cuidado y respetando las polaridades para evitar cortocircuitos.

Procedimiento paso a paso para convertir un motor trifásico a monofásico

Ahora que tienes claro cómo funcionan las bobinas y qué componentes usar, vamos a ver el proceso detallado para hacer la conversión de forma segura y efectiva.

Paso 1: Desconectar el motor y preparar el área de trabajo

Siempre comienza desconectando el motor de cualquier fuente de energía. Trabajar con electricidad sin las precauciones necesarias puede ser peligroso. Además, asegúrate de contar con un espacio limpio y bien iluminado para realizar las conexiones.

Paso 2: Identificar y marcar los terminales

Usa un multímetro para identificar las bobinas y marca los terminales para no confundirlos durante el proceso. Esto te ayudará a evitar errores y a hacer un cableado ordenado.

Paso 3: Modificar las conexiones internas del motor

Dependiendo de si el motor está en estrella o triángulo, deberás separar o unir ciertos terminales:

• Si está en triángulo, separa las conexiones y aísla los extremos que no usarás.
• Si está en estrella, conecta los terminales comunes juntos y deja libres los otros para la conexión.

Esta etapa es crucial para adaptar el motor a la alimentación monofásica.

Paso 4: Conectar el capacitor y la alimentación monofásica

Conecta el capacitor entre la fase y la tercera bobina, siguiendo el esquema adecuado. Luego, conecta la fase y el neutro a los terminales correspondientes. Es recomendable usar un capacitor de arranque y, si el motor lo requiere, un capacitor de funcionamiento para mejorar el rendimiento.

Paso 5: Instalar protecciones eléctricas

Incorpora un interruptor térmico o un relé de sobrecarga para proteger el motor. Estas protecciones evitarán daños en caso de sobrecalentamiento o cortocircuitos.

Paso 6: Realizar pruebas y ajustes finales

Antes de poner el motor en operación continua, realiza pruebas breves para verificar que arranca correctamente y funciona sin ruidos extraños o vibraciones excesivas. Si el motor no arranca, revisa las conexiones y el valor del capacitor. Ajusta según sea necesario.

Consideraciones sobre el rendimiento y limitaciones tras la conversión

Es importante tener expectativas realistas al convertir un motor trifásico a monofásico. Aunque el motor funcionará, habrá ciertas limitaciones y cambios en su comportamiento.

Reducción de potencia y eficiencia

Al alimentarlo con monofásica y un capacitor, la potencia útil del motor suele reducirse entre un 20% y 30%. Esto significa que no podrás usar el motor a plena carga como lo harías en trifásico. Además, la eficiencia energética disminuye, por lo que el consumo puede ser mayor para el mismo trabajo.

Mayor calentamiento y desgaste

El motor puede calentarse más rápido debido al esfuerzo adicional para mantener el campo magnético giratorio con una fase simulada. Esto puede acelerar el desgaste de los bobinados y los rodamientos si no se monitorea adecuadamente.

Uso recomendado tras la conversión

Esta conversión es ideal para aplicaciones donde no se requiera el máximo rendimiento o para usos intermitentes. Por ejemplo, bombas pequeñas, ventiladores o herramientas que no estén bajo carga constante. Si necesitas un motor para trabajo pesado, es mejor considerar motores diseñados para alimentación monofásica o buscar una fuente trifásica.

¿Puedo usar cualquier motor trifásico para convertirlo a monofásico?

No todos los motores trifásicos son aptos para la conversión. Es importante que el motor sea de inducción y que sus bobinados estén en buen estado. Además, motores con potencias muy elevadas pueden no ser prácticos para convertir debido a la complejidad y el costo de los capacitores necesarios.

¿Qué pasa si uso un capacitor con un valor incorrecto?

Usar un capacitor con un valor muy bajo puede impedir que el motor arranque o que lo haga con mucha dificultad. Un capacitor demasiado grande puede sobrecargar el motor y generar un aumento de temperatura. Por eso, es fundamental calcular o consultar el valor adecuado según la potencia y características del motor.

¿La conversión afecta la vida útil del motor?

Sí, generalmente la vida útil se reduce si el motor trabaja en monofásico con capacitor, debido a un mayor calentamiento y esfuerzo mecánico. Por eso es importante usar protecciones térmicas y realizar mantenimiento periódico para prolongar su vida útil.

¿Puedo revertir la conversión y volver a trifásico?

Sí, siempre que no hayas modificado los bobinados internamente, puedes volver a conectar el motor a una red trifásica simplemente revirtiendo las conexiones. Por eso es recomendable hacer marcas claras y conservar la configuración original.

¿Es seguro hacer la conversión por cuenta propia?

Si tienes conocimientos básicos de electricidad y sigues las instrucciones con cuidado, puedes hacerlo tú mismo. Sin embargo, si dudas o no tienes experiencia, es mejor acudir a un técnico especializado para evitar riesgos eléctricos o daños al motor.

¿Qué tipo de capacitor es mejor para esta conversión?

Lo ideal es usar capacitores de tipo “metalizado” para arranque y “de trabajo” para funcionamiento continuo. Estos capacitores están diseñados para soportar las condiciones eléctricas del motor y tienen una vida útil más larga. Evita usar capacitores genéricos o no específicos para motores.

¿Puedo usar un variador de frecuencia para alimentar un motor trifásico con monofásica?

Sí, un variador de frecuencia (VFD) puede convertir la alimentación monofásica en trifásica electrónica para alimentar motores trifásicos. Esta es una opción más sofisticada y eficiente, aunque más costosa, que permite un control más preciso y mejor rendimiento sin necesidad de capacitores adicionales.
