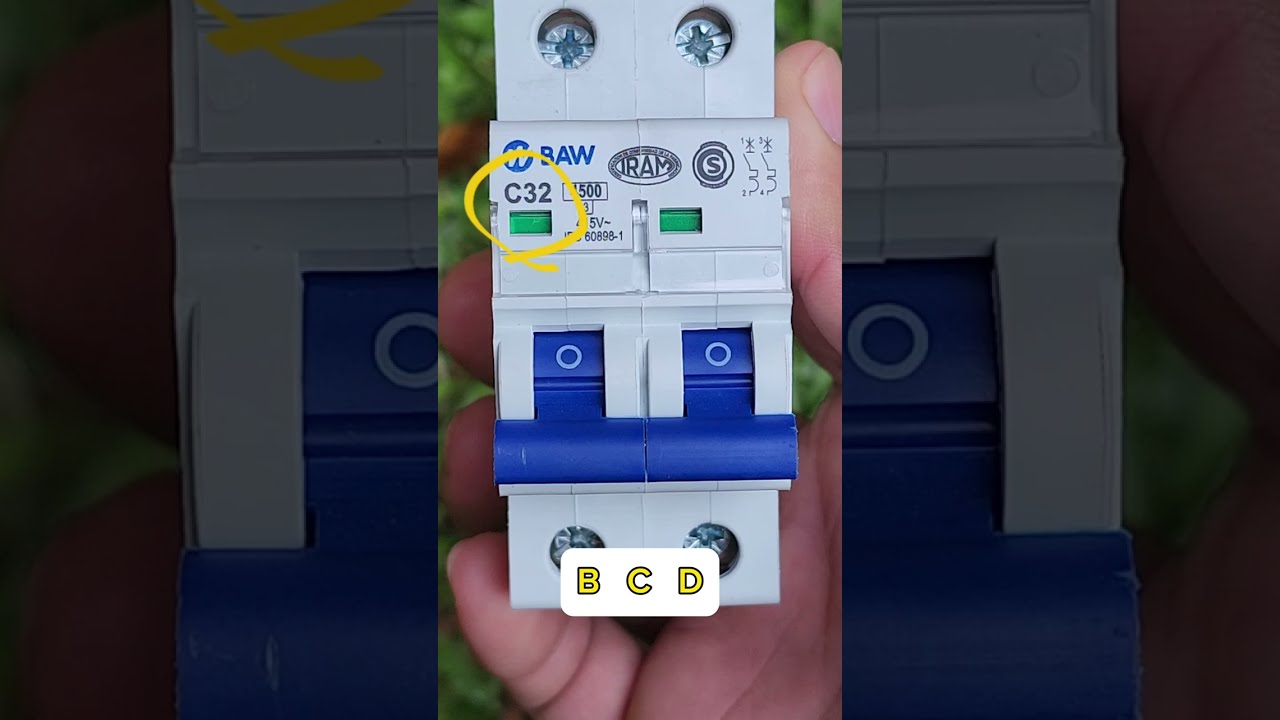

Interruptores de Potencia Electromagnéticos: Capacidades y Guía de Selección

¿Alguna vez te has preguntado cómo se protege una instalación eléctrica de fallas o sobrecargas? Los interruptores de potencia electromagnéticos son piezas clave para garantizar la seguridad y la eficiencia en sistemas eléctricos industriales y comerciales. Estos dispositivos no solo cortan el flujo de corriente cuando detectan anomalías, sino que también aseguran que la operación continúe sin riesgos, evitando daños mayores y tiempos de paro costosos.

En este artículo descubrirás qué son exactamente los interruptores de potencia electromagnéticos, cómo funcionan y cuáles son sus capacidades principales. Además, te ofrecemos una guía práctica para que puedas seleccionar el interruptor adecuado según tus necesidades específicas. Desde las características técnicas hasta los criterios de selección, aquí encontrarás todo lo necesario para entender y elegir correctamente estos dispositivos esenciales en la protección eléctrica.

¿Qué son los Interruptores de Potencia Electromagnéticos?

Los interruptores de potencia electromagnéticos son dispositivos diseñados para interrumpir el flujo eléctrico en un circuito cuando se detectan condiciones anormales, como cortocircuitos o sobrecargas. Su funcionamiento se basa en un mecanismo electromagnético que actúa de forma rápida y precisa para proteger equipos y personas.

Principio de funcionamiento

El corazón de estos interruptores es una bobina electromagnética que, al recibir una corriente anormalmente alta, genera un campo magnético intenso. Este campo activa un mecanismo de disparo que abre los contactos del interruptor, deteniendo el paso de la corriente. Este proceso ocurre en fracciones de segundo, lo que minimiza el daño potencial.

Además del disparo electromagnético, muchos interruptores cuentan con un sistema térmico que responde a sobrecargas prolongadas. Este sistema utiliza un bimetal que se deforma con el calor generado por la corriente excesiva, provocando también la apertura del circuito, aunque de manera más lenta que el disparo electromagnético.

Componentes principales

• Bobina electromagnética: Detecta la corriente anormal y activa el disparo.
• Contactos móviles y fijos: Son los elementos que abren o cierran el circuito.
• Mecanismo de disparo: Puede ser electromagnético o térmico, encargado de abrir el circuito.
• Carcasa y aislamiento: Protege el interruptor y asegura la seguridad del usuario.

Entender estos componentes te ayudará a apreciar cómo un interruptor de potencia electromagnético es capaz de reaccionar ante diferentes condiciones eléctricas para mantener la integridad del sistema.

Capacidades Clave de los Interruptores de Potencia Electromagnéticos

Cuando hablamos de capacidades, nos referimos a las características técnicas que determinan el rendimiento y la idoneidad de un interruptor para una aplicación concreta. Estas capacidades definen cómo y hasta qué punto el interruptor puede proteger un sistema eléctrico.

Capacidad de interrupción

Este es uno de los parámetros más importantes. La capacidad de interrupción indica la máxima corriente de falla que el interruptor puede interrumpir sin dañarse. Por ejemplo, un interruptor con una capacidad de 10 kA puede manejar corrientes de falla de hasta 10,000 amperios.

Es fundamental elegir un interruptor cuya capacidad de interrupción sea igual o superior a la corriente máxima de falla esperada en el sistema. De lo contrario, el dispositivo podría fallar durante una falla real, poniendo en riesgo la instalación y la seguridad.

Capacidad nominal de corriente

Esta capacidad representa la corriente máxima que el interruptor puede soportar de forma continua sin que se active el disparo. Debe coincidir o superar la corriente normal de operación del circuito para evitar disparos innecesarios.

Por ejemplo, si un sistema opera normalmente con 100 amperios, el interruptor debe tener una capacidad nominal igual o mayor a este valor para garantizar un funcionamiento estable y seguro.

Tiempo de disparo

El tiempo que tarda el interruptor en abrir el circuito tras detectar una anomalía es crucial. El disparo electromagnético es prácticamente instantáneo, ideal para cortocircuitos, mientras que el térmico responde en segundos, adecuado para sobrecargas prolongadas.

Un tiempo de respuesta rápido evita daños severos en los equipos y reduce el riesgo de incendios o accidentes eléctricos.

Tipos de Interruptores de Potencia Electromagnéticos

Existen diferentes tipos de interruptores según su diseño, aplicación y características específicas. Conocerlos te ayudará a identificar cuál es el más adecuado para tu proyecto o instalación.

Interruptores automáticos en caja moldeada (MCCB)

Los MCCB son muy populares en aplicaciones industriales y comerciales. Ofrecen una gran variedad de capacidades de corriente y de interrupción, y suelen incluir ajustes configurables para adaptarse a diferentes condiciones de operación.

Estos interruptores son compactos y fáciles de instalar, además de contar con protección tanto térmica como electromagnética, lo que los hace versátiles para múltiples usos.

Interruptores automáticos en aire (ACB)

Los ACB están diseñados para corrientes y capacidades de interrupción mucho mayores, siendo comunes en subestaciones y grandes instalaciones industriales. Utilizan aire como medio para extinguir el arco eléctrico que se genera al abrir el circuito.

Son interruptores robustos, con sistemas avanzados de control y protección, y suelen incluir funciones de monitoreo y comunicación para integrarse en sistemas de gestión energética.

Interruptores en vacío y SF6

Estos tipos utilizan medios especiales para la extinción del arco: el vacío y el gas SF6 respectivamente. Son ideales para aplicaciones donde se requiere alta confiabilidad y mínima necesidad de mantenimiento.

Por ejemplo, los interruptores en vacío son comunes en instalaciones de media tensión, mientras que los de SF6 se utilizan en alta tensión y subestaciones eléctricas complejas.

Guía para Seleccionar un Interruptor de Potencia Electromagnético

Seleccionar el interruptor adecuado puede parecer complicado, pero si sigues algunos criterios básicos, podrás tomar una decisión informada que garantice la protección y eficiencia de tu sistema.

Analiza las características de tu sistema eléctrico

Antes de elegir un interruptor, debes conocer:

• La corriente nominal de operación.
• La corriente máxima de falla esperada.
• El tipo de carga y su comportamiento.
• Condiciones ambientales, como temperatura y humedad.

Estos datos te permitirán establecer los parámetros mínimos que debe cumplir el interruptor.

Considera el tipo de protección requerida

¿Necesitas proteger contra cortocircuitos, sobrecargas o ambas? La mayoría de los interruptores electromagnéticos ofrecen protección combinada, pero en algunos casos específicos puede requerirse un dispositivo con características especiales, como disparo ajustable o protección diferencial.

Por ejemplo, en sistemas con motores, puede ser necesario un interruptor con protección contra sobrecarga más precisa para evitar daños por arranques frecuentes.

Evalúa aspectos prácticos y de instalación

El tamaño, el tipo de montaje, la facilidad de mantenimiento y la compatibilidad con sistemas de control son factores que también influyen en la selección.

Un interruptor compacto y con opciones de comunicación puede facilitar la integración en sistemas modernos de automatización y monitoreo, mejorando la gestión energética y la respuesta ante fallas.

Mantenimiento y Seguridad en el Uso de Interruptores de Potencia Electromagnéticos

Un interruptor, por muy avanzado que sea, necesita un mantenimiento adecuado para garantizar su desempeño a lo largo del tiempo. Además, su manipulación requiere medidas de seguridad estrictas.

Prácticas recomendadas de mantenimiento

• Revisar periódicamente el estado de los contactos y mecanismos.
• Limpiar y lubricar las partes móviles según las indicaciones del fabricante.
• Verificar el correcto funcionamiento de los sistemas de disparo.
• Realizar pruebas de operación para asegurarse de que el interruptor responde correctamente.

Un programa de mantenimiento preventivo evita fallos inesperados y prolonga la vida útil del equipo.

Medidas de seguridad al manipular interruptores

Trabajar con equipos eléctricos siempre implica riesgos. Por eso, es fundamental:

• Desconectar la alimentación antes de cualquier intervención.
• Utilizar herramientas aisladas y equipo de protección personal adecuado.
• Seguir los protocolos establecidos para pruebas y mantenimiento.
• Capacitar al personal encargado sobre el manejo seguro de estos dispositivos.

Así se minimizan accidentes y se protege tanto a las personas como a la infraestructura.

¿Cuál es la diferencia entre un interruptor electromagnético y un fusible?

Un interruptor electromagnético puede rearmarse después de dispararse, mientras que un fusible se funde y debe reemplazarse. Además, el interruptor ofrece protección más rápida y precisa, y puede incluir ajustes para diferentes condiciones. Por eso, en instalaciones complejas, los interruptores son preferidos por su versatilidad y facilidad de mantenimiento.

¿Puedo usar un interruptor de potencia electromagnético en cualquier tipo de sistema eléctrico?

Generalmente, sí, pero es fundamental elegir uno con características adecuadas a la tensión, corriente y tipo de carga del sistema. Por ejemplo, un interruptor para baja tensión no es apto para una instalación de media o alta tensión. Además, algunas aplicaciones especiales pueden requerir dispositivos con funciones adicionales.

¿Cómo sé cuándo un interruptor electromagnético necesita mantenimiento?

Si notas que el interruptor se dispara sin motivo aparente, presenta ruidos extraños o dificultad para accionarse, es señal de que requiere revisión. También es recomendable realizar mantenimiento preventivo según las horas de operación o el tiempo establecido por el fabricante, aunque no haya fallas visibles.

¿Qué ventajas ofrecen los interruptores con disparo ajustable?

Permiten configurar los parámetros de disparo según las necesidades específicas del sistema, como la corriente de disparo o el tiempo de respuesta. Esto mejora la protección al adaptarse a diferentes condiciones y reduce disparos innecesarios, aumentando la seguridad y la continuidad operativa.

¿Qué ocurre si la capacidad de interrupción del interruptor es menor a la corriente de falla?

El interruptor podría no ser capaz de interrumpir la corriente de falla, lo que puede causar daños graves al equipo, incendios o accidentes. Por eso, es esencial seleccionar un dispositivo con una capacidad de interrupción que siempre supere la corriente máxima de falla esperada en el sistema.

¿Se pueden integrar los interruptores electromagnéticos en sistemas de automatización?

Sí, muchos interruptores modernos incluyen opciones de comunicación y monitoreo remoto. Esto permite integrarlos en sistemas SCADA o de gestión energética, facilitando la supervisión en tiempo real, la detección de fallas y la toma de decisiones rápidas para mantener la operación segura y eficiente.

¿Cuál es la vida útil típica de un interruptor de potencia electromagnético?

Depende del modelo, las condiciones de operación y el mantenimiento, pero generalmente puede durar entre 10 y 20 años. Un uso adecuado y un programa de mantenimiento preventivo ayudan a maximizar su vida útil, asegurando un rendimiento confiable durante todo ese tiempo.
