Función de la Tierra en un Circuito Eléctrico: Importancia y Cómo Funciona
¿Alguna vez te has preguntado por qué en todos los circuitos eléctricos aparece la conexión a tierra? Aunque puede parecer un detalle técnico menor, la función de la tierra en un circuito eléctrico es fundamental para garantizar la seguridad, el correcto funcionamiento y la protección de los equipos. Sin esta conexión, cualquier desperfecto podría derivar en accidentes graves o daños irreparables. En este artículo, descubrirás qué es la tierra en un sistema eléctrico, por qué es tan importante y cómo funciona realmente dentro de un circuito. Además, exploraremos los diferentes tipos de sistemas de puesta a tierra, ejemplos prácticos y cómo se aplican en entornos domésticos e industriales. Si quieres entender cómo este elemento aparentemente invisible actúa como guardián silencioso en las instalaciones eléctricas, aquí encontrarás toda la información que necesitas.
¿Qué es la Tierra en un Circuito Eléctrico?
Para empezar, es esencial definir qué entendemos por tierra en un circuito eléctrico. La tierra, en términos eléctricos, no es solo el suelo que pisamos, sino un punto de referencia eléctrico común que se conecta físicamente al terreno. Este punto se usa para estabilizar el voltaje y ofrecer un camino seguro para la corriente en caso de fallos.
Concepto Básico de Tierra
Imagina la tierra como una enorme reserva de carga eléctrica neutra. Cuando un circuito está correctamente conectado a tierra, cualquier corriente no deseada, como la que se produce por una fuga o un corto circuito, puede desviarse hacia el suelo sin poner en riesgo a las personas ni a los aparatos. Es como tener una vía de escape segura para la electricidad.
Esta conexión se realiza mediante una varilla metálica enterrada en el suelo o a través de una red de conductores conectados a elementos metálicos que están en contacto con la tierra física. De esta forma, se establece un potencial eléctrico cero o muy cercano a cero, lo que sirve de referencia para todo el sistema eléctrico.
Importancia de un Punto de Referencia Estable
Sin un punto de referencia estable, los voltajes dentro de un sistema pueden fluctuar de manera impredecible, lo que afecta la operación de los dispositivos eléctricos. La tierra actúa como ese punto fijo que garantiza que las tensiones se mantengan dentro de límites seguros y predecibles.
Además, muchos dispositivos electrónicos modernos dependen de esta referencia para funcionar correctamente. Por ejemplo, los sistemas de comunicación y los equipos sensibles requieren una tierra estable para evitar interferencias y ruidos eléctricos.
¿Por Qué es Importante la Tierra en un Circuito Eléctrico?
La función de la tierra en un circuito eléctrico va mucho más allá de un simple componente técnico. Su importancia se refleja en aspectos clave como la seguridad, la protección de los equipos y el cumplimiento de normativas eléctricas. ¿Sabías que sin una conexión a tierra adecuada, las instalaciones pueden ser un verdadero riesgo para las personas?
Seguridad para las Personas
La tierra protege a los usuarios de descargas eléctricas. Cuando hay un fallo, como un cable con aislamiento dañado que toca una carcasa metálica, la corriente puede desviarse a tierra y activar dispositivos de protección como los interruptores diferenciales. Esto corta la corriente rápidamente, evitando que alguien reciba una descarga peligrosa.
Sin esta vía segura, la corriente podría circular a través del cuerpo humano, causando lesiones graves o incluso la muerte. Por eso, las normativas eléctricas exigen que todas las instalaciones tengan un sistema de puesta a tierra confiable.
Protección de Equipos y Aparatos
Además de proteger a las personas, la tierra protege los equipos eléctricos. Las sobretensiones o picos de tensión causados por rayos, fallos en la red o maniobras pueden dañar seriamente los aparatos. La tierra permite derivar estas corrientes peligrosas, reduciendo el riesgo de quemaduras, cortocircuitos o fallos en los dispositivos.
Por ejemplo, en un hogar con equipos electrónicos sensibles como computadoras o televisores, una buena puesta a tierra ayuda a evitar daños por fluctuaciones eléctricas.
Cumplimiento Normativo y Eficiencia
Las normativas eléctricas internacionales y locales establecen que toda instalación debe contar con una puesta a tierra adecuada. Esto no solo garantiza seguridad, sino también eficiencia operativa. Un sistema bien aterrizado reduce pérdidas energéticas y mejora la calidad del suministro eléctrico.
En resumen, la función de la tierra en un circuito eléctrico es un pilar fundamental para la seguridad y el buen desempeño de cualquier sistema eléctrico.
¿Cómo Funciona la Tierra en un Circuito Eléctrico?
Ahora que sabemos qué es y por qué es importante, veamos cómo funciona la tierra dentro de un circuito eléctrico. Entender este proceso nos ayuda a valorar su papel y a identificar posibles problemas en las instalaciones.

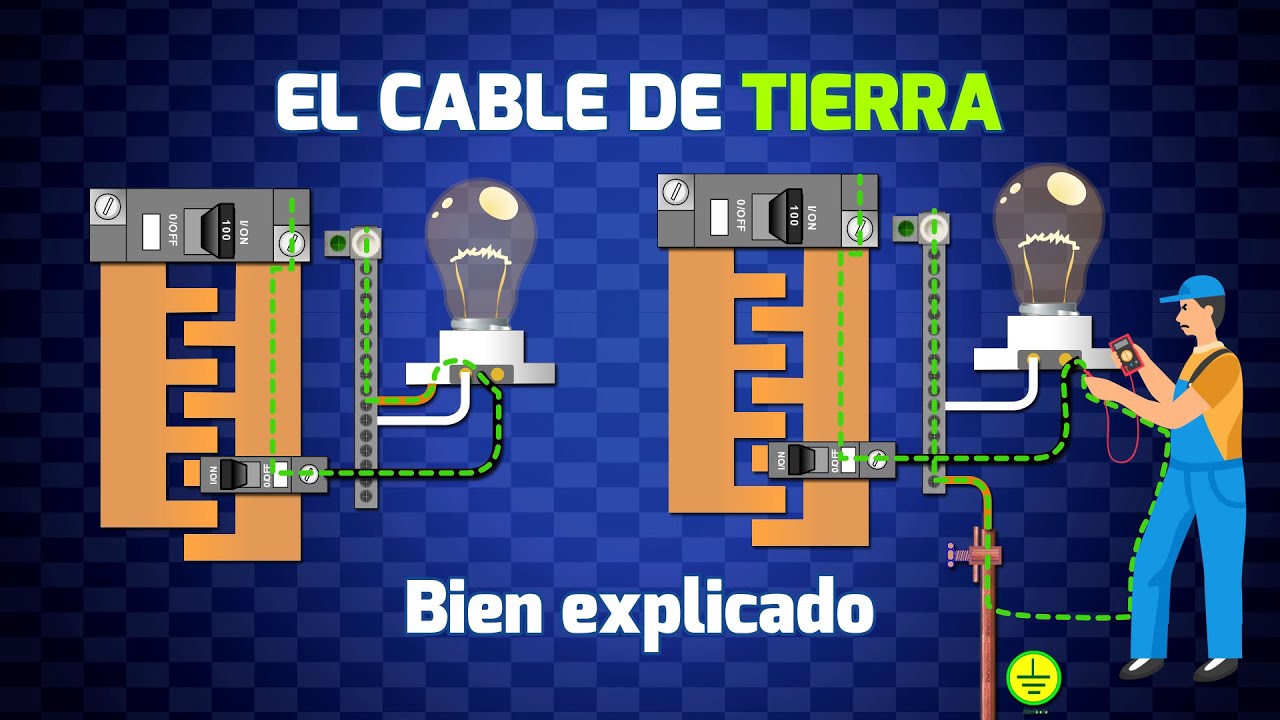

El Camino de la Corriente a Tierra
En condiciones normales, la corriente eléctrica fluye por el circuito a través de los conductores activos (fase y neutro). La tierra no conduce corriente en condiciones estándar, ya que está en potencial cero. Sin embargo, si ocurre un fallo, como un contacto accidental entre un conductor activo y una carcasa metálica, la corriente busca un camino para regresar a la fuente.
La conexión a tierra proporciona ese camino seguro. La corriente anómala fluye hacia la tierra, evitando que la carcasa quede energizada y pueda causar un choque eléctrico. Este flujo hacia tierra suele ser detectado por dispositivos de protección que desconectan el suministro rápidamente.
Componentes Clave del Sistema de Tierra
Para que la función de la tierra en un circuito eléctrico sea efectiva, se necesitan varios elementos:
- Electrodo de tierra: Generalmente una varilla metálica enterrada en el suelo, que hace contacto físico con la tierra.
- Conductor de tierra: Cable que conecta las partes metálicas expuestas y los puntos de falla potenciales al electrodo.
- Terminales y conexiones: Elementos que aseguran una unión eléctrica confiable y duradera.
La resistencia entre el electrodo y la tierra debe ser lo suficientemente baja para que la corriente pueda fluir sin dificultad en caso de fallo.
Respuesta ante Fallos y Sobretensiones
Cuando un fallo genera una corriente de falla a tierra, el sistema reacciona para minimizar riesgos:
- La corriente anómala fluye hacia la tierra a través del conductor de protección.
- Los dispositivos de protección, como los interruptores diferenciales o fusibles, detectan esta corriente.
- Se desconecta el suministro eléctrico para evitar daños o accidentes.
Además, la conexión a tierra ayuda a disipar sobretensiones causadas por descargas atmosféricas o maniobras en la red, protegiendo la instalación y los equipos conectados.
Tipos de Sistemas de Puesta a Tierra y sus Aplicaciones
La función de la tierra en un circuito eléctrico se adapta a diferentes sistemas según las características de la instalación y las normativas aplicables. Conocer los tipos más comunes te ayudará a entender cómo se implementan y cuál es su propósito.
Sistema TT (Tierra-Tierra)
En este sistema, el neutro de la fuente está conectado a tierra en la subestación, y el usuario tiene su propia conexión a tierra independiente. Es común en instalaciones domésticas y rurales.
Su principal ventaja es la simplicidad y la independencia del sistema de tierra del usuario. Sin embargo, requiere que la resistencia de puesta a tierra sea muy baja para garantizar la seguridad.
Sistema TN (Tierra-Neutro)
En el sistema TN, el neutro y la tierra están conectados en un punto común cerca de la fuente. Se subdivide en:
- TN-C: El neutro y la tierra se combinan en un solo conductor.
- TN-S: Neutro y tierra tienen conductores separados.
- TN-C-S: Combinación de ambos, con separación en parte del sistema.
Este sistema es muy utilizado en instalaciones industriales y urbanas por su alta eficiencia y facilidad para detectar fallos.
Sistema IT (Isolado-Tierra)
El sistema IT se caracteriza por no tener una conexión directa a tierra del neutro o está aislado. La puesta a tierra se realiza solo en las partes metálicas expuestas.
Este sistema es habitual en ambientes hospitalarios o industriales donde la continuidad del suministro es crítica, ya que permite detectar fallos sin interrumpir la operación inmediata.
Cómo Comprobar y Mantener la Puesta a Tierra
Conocer la función de la tierra en un circuito eléctrico también implica entender cómo verificar que esta conexión sea segura y efectiva. Una puesta a tierra deficiente puede generar riesgos ocultos.
Medición de la Resistencia de Tierra
La resistencia entre el electrodo y la tierra debe ser baja, idealmente menor a 10 ohmios, aunque los valores recomendados pueden variar según normativas y tipo de instalación. Para medirla se utilizan equipos específicos llamados telurómetros o medidores de tierra.
Esta medición se realiza conectando electrodos auxiliares en el suelo y midiendo la resistencia que ofrece la conexión a tierra. Es importante realizarla periódicamente para asegurar que no haya deterioro o corrosión en los conductores o electrodos.
Inspección Visual y Mantenimiento Preventivo
Además de la medición, es recomendable hacer inspecciones visuales para detectar posibles daños en los cables, conexiones flojas o corrosión en los electrodos. Un mantenimiento preventivo evita fallos inesperados y prolonga la vida útil del sistema.
En instalaciones residenciales, por ejemplo, una simple revisión anual puede evitar problemas graves. En entornos industriales, el mantenimiento es aún más riguroso y puede incluir pruebas más avanzadas.
Ejemplos Prácticos de la Función de la Tierra en Diferentes Contextos
Para entender mejor la función de la tierra en un circuito eléctrico, veamos cómo se aplica en distintos escenarios cotidianos e industriales.
En el Hogar
En una vivienda, la tierra conecta las carcasas metálicas de electrodomésticos como la lavadora o el refrigerador. Si un cable interno sufre un daño y toca la carcasa, la corriente se desvía a tierra, evitando que alguien reciba una descarga al tocar el aparato.
Además, los interruptores diferenciales detectan esta corriente a tierra y desconectan la alimentación, protegiendo a los habitantes.
En la Industria
Las instalaciones industriales suelen manejar altos voltajes y corrientes. La función de la tierra en un circuito eléctrico aquí es crucial para proteger maquinaria costosa y garantizar la seguridad de los trabajadores.
Los sistemas TN-S o TT son comunes, y se implementan redes de tierra extensas para manejar fallos y sobretensiones. Además, se combinan con sistemas de puesta a tierra equipotencial que igualan el potencial eléctrico en diferentes puntos, minimizando riesgos.
En Infraestructura Pública
En edificios públicos, hospitales o centros de datos, la tierra juega un rol doble: seguridad y estabilidad operativa. Un fallo puede afectar a muchas personas o sistemas críticos.
Por eso, estos lugares suelen utilizar sistemas IT o TN con múltiples puntos de conexión a tierra y equipos de monitoreo constante para detectar cualquier anomalía.
¿Qué pasa si un circuito no tiene conexión a tierra?
Sin conexión a tierra, cualquier fallo eléctrico puede generar que las partes metálicas de los aparatos se energicen, poniendo en riesgo a las personas con descargas eléctricas. Además, los dispositivos de protección pueden no funcionar correctamente, aumentando el riesgo de incendios o daños en equipos.
¿La tierra conduce electricidad todo el tiempo?
No, en condiciones normales la tierra no conduce corriente porque no hay diferencia de potencial. Solo conduce electricidad cuando hay un fallo o una sobretensión que necesita ser derivada para evitar daños.
¿Puedo hacer mi propia conexión a tierra en casa?
Es posible, pero debe hacerse siguiendo normas específicas para garantizar una resistencia baja y segura. Se recomienda que un profesional realice la instalación para evitar riesgos y asegurar que el sistema funcione correctamente.
¿Cómo sé si mi puesta a tierra está funcionando bien?
La forma más segura es medir la resistencia de tierra con un equipo adecuado. También puedes notar si los interruptores diferenciales actúan correctamente ante fallos. En caso de dudas, siempre es mejor consultar a un electricista certificado.
¿La tierra protege contra rayos?
Sí, una buena conexión a tierra ayuda a disipar la energía de un rayo que impacte en una instalación, reduciendo daños. Sin embargo, para protección contra rayos se usan sistemas específicos llamados pararrayos, que también están conectados a tierra.
¿Cuál es la diferencia entre tierra y neutro?
El neutro es un conductor que cierra el circuito eléctrico y lleva corriente en condiciones normales. La tierra es un conductor de protección que no lleva corriente en condiciones normales y sirve para desviar corrientes de falla. Aunque pueden estar conectados en un punto, cumplen funciones distintas.
¿Es lo mismo tierra física que puesta a tierra?
No exactamente. La tierra física es el suelo o terreno natural. La puesta a tierra es el sistema que conecta eléctricamente la instalación a la tierra física para crear un punto de referencia y protección. Sin una buena puesta a tierra, la tierra física no cumple su función protectora.
