Diferencia entre conexión en serie y paralelo: guía completa y ejemplos prácticos
¿Alguna vez te has preguntado cómo se conectan los dispositivos eléctricos en un circuito? Entender la diferencia entre conexión en serie y paralelo es fundamental para cualquier persona interesada en la electricidad, la electrónica o incluso en proyectos domésticos simples. Estas dos formas de conexión determinan cómo fluye la corriente, cómo se distribuye el voltaje y cómo reaccionan los componentes cuando uno falla.
En esta guía completa descubrirás no solo las diferencias clave entre ambos tipos de conexión, sino también ejemplos prácticos que te ayudarán a visualizar cada concepto. Aprenderás cómo afectan estas configuraciones al rendimiento de un circuito, cuáles son sus ventajas y desventajas, y cómo elegir la conexión adecuada según el proyecto que tengas en mente. Además, despejaremos dudas comunes que suelen surgir al enfrentarse a estas configuraciones eléctricas.
Prepárate para sumergirte en el fascinante mundo de los circuitos eléctricos y dominar las conexiones en serie y paralelo, conceptos que están en la base de innumerables dispositivos y sistemas que usamos a diario.
¿Qué es una conexión en serie? Conceptos básicos y funcionamiento
La conexión en serie es una de las formas más sencillas de conectar componentes eléctricos. En este tipo de conexión, los elementos se unen uno tras otro formando una única ruta para que la corriente eléctrica fluya. Imagina una cadena donde cada eslabón representa un componente; si uno se rompe, toda la cadena se detiene.
Características principales de la conexión en serie
En una conexión en serie, la corriente que pasa por cada componente es exactamente la misma, ya que no hay rutas alternativas. Sin embargo, el voltaje total del circuito se divide entre todos los componentes según su resistencia o impedancia. Esto significa que cada dispositivo recibe una fracción del voltaje total suministrado.
Por ejemplo, si conectas tres resistencias iguales en serie con una fuente de 12 voltios, cada resistencia tendrá aproximadamente 4 voltios. Además, si uno de los componentes falla o se desconecta, el circuito se interrumpe y todos los dispositivos dejan de funcionar.
Ejemplo práctico de conexión en serie
Un ejemplo clásico de conexión en serie son las luces navideñas antiguas. Cuando una bombilla se fundía, toda la cadena se apagaba porque la corriente ya no podía pasar. Esto ilustra claramente cómo la corriente única y el camino único caracterizan a la conexión en serie.
Otro caso cotidiano es el uso de baterías en serie para aumentar el voltaje. Por ejemplo, dos pilas de 1.5V conectadas en serie suman un total de 3V, lo que permite alimentar dispositivos que requieren un voltaje más alto.
¿Qué es una conexión en paralelo? Fundamentos y comportamiento eléctrico
La conexión en paralelo se diferencia fundamentalmente de la conexión en serie porque los componentes están conectados en múltiples caminos o ramas. Esto permite que la corriente tenga varias rutas para circular, y cada componente está conectado directamente a la fuente de energía.
Características clave de la conexión en paralelo
En esta configuración, el voltaje a través de cada componente es el mismo y equivalente al voltaje de la fuente. Sin embargo, la corriente total del circuito es la suma de las corrientes que pasan por cada rama. Esto significa que cada dispositivo puede funcionar independientemente y la falla de uno no afecta al resto.
Por ejemplo, si conectas tres bombillas en paralelo a una fuente de 12 voltios, cada bombilla recibirá 12 voltios completos. Si una bombilla se apaga o se desconecta, las otras continuarán encendidas normalmente.
Ejemplo práctico de conexión en paralelo
Un buen ejemplo de conexión en paralelo es la instalación eléctrica en hogares. Los electrodomésticos y luces están conectados en paralelo para que puedas encender o apagar cada uno sin afectar a los demás. Si un interruptor o aparato falla, el resto sigue funcionando.
También es común en circuitos electrónicos donde se requiere que varios componentes trabajen con el mismo voltaje, como en los sistemas de iluminación LED distribuidos o en la carga de baterías en paralelo para aumentar la capacidad sin cambiar el voltaje.

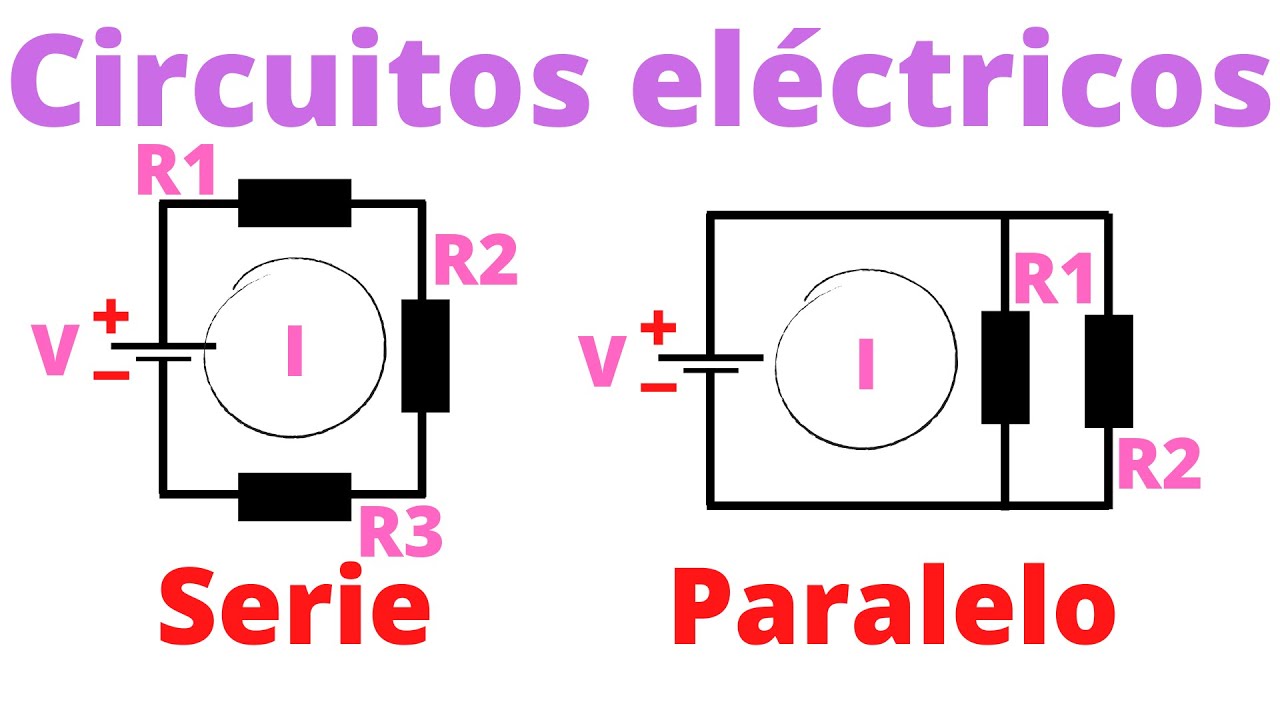

Diferencias técnicas entre conexión en serie y paralelo
Para entender a fondo la diferencia entre conexión en serie y paralelo, es fundamental analizar varios aspectos técnicos que influyen en su comportamiento y aplicación.
Corriente eléctrica
En conexión en serie, la corriente es la misma a través de todos los componentes. Esto se debe a que la corriente no tiene caminos alternativos y debe pasar por cada elemento. En cambio, en paralelo, la corriente total es la suma de las corrientes que fluyen por cada rama, por lo que puede variar en cada componente dependiendo de su resistencia.
Voltaje
El voltaje en serie se divide entre los componentes según su resistencia, mientras que en paralelo, cada componente recibe el voltaje completo de la fuente. Esto implica que si un dispositivo requiere un voltaje específico, la conexión en paralelo es más adecuada para mantener ese nivel constante.
Resistencia total del circuito
En serie, la resistencia total es la suma de todas las resistencias individuales, lo que generalmente aumenta la resistencia global y reduce la corriente total. En paralelo, la resistencia total disminuye porque el circuito ofrece múltiples caminos para la corriente, y se calcula mediante una fórmula específica que involucra las resistencias individuales.
- Serie: Rtotal = R1 + R2 + … + Rn
- Paralelo: 1 / Rtotal = 1 / R1 + 1 / R2 + … + 1 / Rn
Impacto en el funcionamiento y seguridad
Una falla en un componente en serie detiene todo el circuito, mientras que en paralelo, el resto de componentes sigue funcionando. Esto hace que la conexión en paralelo sea más segura y confiable para sistemas eléctricos que requieren continuidad operativa.
Ventajas y desventajas de las conexiones en serie y paralelo
Para decidir cuál tipo de conexión utilizar, es útil conocer los pros y contras de cada una según el contexto y las necesidades del circuito.
Ventajas y desventajas de la conexión en serie
- Ventajas:
- Fácil de montar y comprender.
- Permite aumentar el voltaje sumando fuentes en serie.
- Útil en aplicaciones donde se desea que todos los dispositivos dependan unos de otros.
- Desventajas:
- Si un componente falla, todo el circuito se interrumpe.
- El voltaje se divide, lo que puede ser insuficiente para ciertos dispositivos.
- La resistencia total aumenta, limitando la corriente.
Ventajas y desventajas de la conexión en paralelo
- Ventajas:
- Cada componente recibe el voltaje completo.
- La falla de un dispositivo no afecta a los demás.
- La resistencia total disminuye, permitiendo mayor corriente.
- Mayor flexibilidad para añadir o quitar componentes sin interrumpir el circuito.
- Desventajas:
- Más compleja de diseñar y cablear.
- Puede requerir cables y conexiones adicionales.
- Si no se dimensiona bien, puede haber sobrecarga en la fuente de energía.
Aplicaciones prácticas de conexiones en serie y paralelo
Más allá de la teoría, estas conexiones tienen aplicaciones muy específicas y comunes en la vida diaria y en la industria.
Usos típicos de la conexión en serie
La conexión en serie se emplea en:
- Linternas que usan varias pilas para aumentar el voltaje y alimentar una bombilla.
- Circuitos donde se necesita controlar el flujo de corriente en un solo camino, como algunos sensores o dispositivos de seguridad.
- Detectores de humo o alarmas donde todos los sensores deben activarse para cortar el circuito.
Su simplicidad la hace ideal para prototipos y circuitos educativos donde se busca entender el paso de la corriente.
Usos habituales de la conexión en paralelo
La conexión en paralelo es la base para:
- Instalaciones eléctricas domésticas y comerciales, donde se requiere que los aparatos funcionen de forma independiente.
- Sistemas de iluminación que permiten encender o apagar luces de manera individual.
- Dispositivos electrónicos que requieren voltajes constantes, como radios, computadoras y equipos de audio.
- Baterías conectadas en paralelo para aumentar la capacidad total sin cambiar el voltaje.
Esta configuración también es esencial para garantizar seguridad y comodidad en sistemas eléctricos modernos.
Cómo elegir entre conexión en serie y paralelo según tu proyecto
Al diseñar un circuito, la decisión entre conexión en serie y paralelo depende de varios factores que debes considerar cuidadosamente.
Evaluar la necesidad de voltaje y corriente
Si tu proyecto requiere aumentar el voltaje, la conexión en serie es la más adecuada, ya que suma el voltaje de cada fuente o componente. Por el contrario, si necesitas que cada dispositivo reciba el mismo voltaje, la conexión en paralelo es la opción correcta.
Considerar la independencia de los componentes
¿Quieres que cada dispositivo funcione de manera independiente o que todos dependan del correcto funcionamiento de cada uno? Si prefieres independencia, el paralelo es mejor; si buscas que todo actúe en conjunto, elige serie.
Analizar la complejidad y costos
La conexión en serie suele ser más sencilla y económica en cableado, pero menos flexible. La conexión en paralelo puede ser más costosa y compleja, pero ofrece mayor seguridad y versatilidad. Piensa en el mantenimiento y posibles fallas antes de decidir.
Ejemplo práctico para elegir
Supongamos que quieres instalar luces en un jardín. Si usas conexión en serie, si una luz falla, todas se apagarán, lo cual no es ideal. Por eso, lo mejor es conectarlas en paralelo para que cada luz funcione independientemente, facilitando el mantenimiento y mejorando la experiencia.
¿Qué pasa si un componente se quema en una conexión en serie?
En una conexión en serie, si un componente se quema o se desconecta, el circuito se abre y la corriente deja de fluir. Esto significa que todos los demás componentes dejarán de funcionar. Es como una cadena donde si un eslabón se rompe, toda la cadena se rompe.
¿Puedo mezclar conexiones en serie y paralelo en un mismo circuito?
Sí, es común combinar ambas conexiones en un circuito complejo. Por ejemplo, puedes tener varios componentes conectados en serie dentro de una rama, y varias de esas ramas conectadas en paralelo. Esto permite aprovechar las ventajas de ambas configuraciones según las necesidades específicas del circuito.
¿Cuál conexión consume más energía, serie o paralelo?
El consumo de energía depende del voltaje, la corriente y la resistencia total del circuito. En general, la conexión en paralelo permite mayor corriente y puede consumir más energía si los dispositivos están activos simultáneamente. Sin embargo, cada caso es diferente y debe evaluarse según el diseño y los componentes.
¿Por qué en casa usamos conexiones en paralelo y no en serie?
Porque en paralelo cada electrodoméstico recibe el voltaje completo y puede funcionar de manera independiente. Si estuvieran en serie, si un aparato falla, todos dejarían de funcionar, lo que sería muy poco práctico y peligroso para la seguridad y comodidad del hogar.
¿Cómo afecta la resistencia total al funcionamiento del circuito?
La resistencia total determina cuánta corriente puede circular. En serie, la resistencia aumenta sumando cada resistencia, lo que limita la corriente. En paralelo, la resistencia total disminuye, permitiendo mayor corriente. Esto afecta la intensidad de la corriente y el voltaje en cada componente, influyendo directamente en su desempeño.
¿Qué tipo de conexión es mejor para ahorrar energía?
No hay una respuesta única, ya que depende del uso y diseño del circuito. La conexión en paralelo permite apagar dispositivos individualmente, evitando consumo innecesario. En cambio, la conexión en serie puede ser más eficiente en circuitos simples donde todos los componentes deben funcionar juntos. La clave está en diseñar el circuito según la necesidad real de uso.
¿Cómo puedo identificar si un circuito está en serie o paralelo?
Observa cómo están conectados los componentes: si están en una sola línea uno tras otro, es serie; si están en varias ramas conectadas directamente a la fuente, es paralelo. También puedes medir el voltaje y corriente para confirmar, ya que en serie la corriente es constante y el voltaje se divide, mientras que en paralelo el voltaje es constante y la corriente se divide.
