Diferencia entre conexión Delta y Estrella: Guía Completa y Comparativa SEO
¿Alguna vez te has preguntado cuál es la verdadera diferencia entre conexión Delta y Estrella? Si trabajas con motores eléctricos, transformadores o sistemas trifásicos, entender estos dos tipos de conexiones es fundamental para diseñar y mantener instalaciones eléctricas eficientes y seguras. En esta guía completa y comparativa SEO, te explicaremos de forma clara y detallada las características, ventajas y aplicaciones de cada configuración, ayudándote a decidir cuál es la más adecuada para tu proyecto o necesidad.
La conexión Delta y la conexión Estrella son dos métodos clásicos para conectar bobinas o cargas en sistemas trifásicos, y cada una tiene su propio comportamiento eléctrico y funcionalidad. A lo largo de este artículo, descubrirás no solo en qué consisten estas conexiones, sino también cómo afectan la tensión, la corriente y el rendimiento general del sistema. Además, te ofreceremos ejemplos prácticos, diferencias clave y recomendaciones para que comprendas mejor su uso en la vida real.
Si buscas una explicación sencilla pero completa, con información actualizada y sin complicaciones técnicas innecesarias, esta guía es para ti. Prepárate para dominar la diferencia entre conexión Delta y Estrella y llevar tus conocimientos eléctricos al siguiente nivel.
¿Qué es la conexión Estrella y cómo funciona?
La conexión Estrella, también conocida como conexión “Y”, es una de las configuraciones más utilizadas en sistemas trifásicos. En este tipo de conexión, cada bobina o carga está conectada a un punto común llamado neutro, formando una figura similar a una estrella. Este punto neutro puede estar conectado a tierra o dejarse aislado, dependiendo del diseño del sistema.
Características principales de la conexión Estrella
Una de las características más importantes de la conexión Estrella es que permite obtener dos tipos de tensiones: la tensión de línea y la tensión de fase. La tensión de línea es la que se mide entre dos conductores activos, mientras que la tensión de fase se mide entre cada conductor y el neutro. Por ejemplo, en un sistema típico de 400 V entre líneas, la tensión de fase será aproximadamente 230 V.
Este tipo de conexión es ideal cuando se requiere un punto neutro para alimentar cargas monofásicas, como en instalaciones residenciales o comerciales. Además, la corriente en cada fase es menor que la corriente de línea, lo que reduce el tamaño de los conductores y puede mejorar la eficiencia del sistema.
Aplicaciones comunes de la conexión Estrella
La conexión Estrella es ampliamente usada en:
- Transformadores de distribución que deben suministrar tanto cargas trifásicas como monofásicas.
- Sistemas eléctricos donde se necesita un neutro para protección y medición.
- Motores eléctricos que requieren un arranque suave y un voltaje más bajo en cada bobina.
Por ejemplo, en motores de inducción trifásicos, la conexión Estrella permite arrancar con menor corriente, reduciendo el estrés en la red eléctrica y prolongando la vida útil del equipo.
¿Qué es la conexión Delta y cómo funciona?
La conexión Delta, o conexión en triángulo, es otra forma clásica de interconectar bobinas o cargas en sistemas trifásicos. En este caso, las bobinas se conectan en serie formando un circuito cerrado triangular, sin un punto neutro. Esto significa que la corriente circula por cada lado del triángulo, generando una distribución diferente de tensiones y corrientes en comparación con la conexión Estrella.
Características principales de la conexión Delta
En la conexión Delta, la tensión de línea y la tensión de fase son iguales, lo que significa que cada bobina soporta la tensión completa entre líneas. Por otro lado, la corriente de línea es mayor que la corriente de fase debido a la distribución en el triángulo. Esto puede ser ventajoso o desventajoso dependiendo del tipo de carga y la aplicación.
Una ventaja importante de la conexión Delta es que no requiere un neutro, lo que simplifica el diseño en ciertos sistemas. Además, esta configuración puede proporcionar una mayor potencia y permite continuar funcionando incluso si una de las fases falla, gracias a su característica de “circuito cerrado”.
Aplicaciones comunes de la conexión Delta
La conexión Delta se emplea frecuentemente en:
- Motores eléctricos que requieren alta potencia y torque constante.
- Transformadores que alimentan cargas puramente trifásicas sin necesidad de neutro.
- Sistemas industriales donde la continuidad del servicio es crítica y se valoran las protecciones inherentes del circuito.
Por ejemplo, en grandes motores industriales, la conexión Delta asegura que el motor funcione con la máxima potencia y resistencia ante variaciones de carga o posibles fallas en una fase.

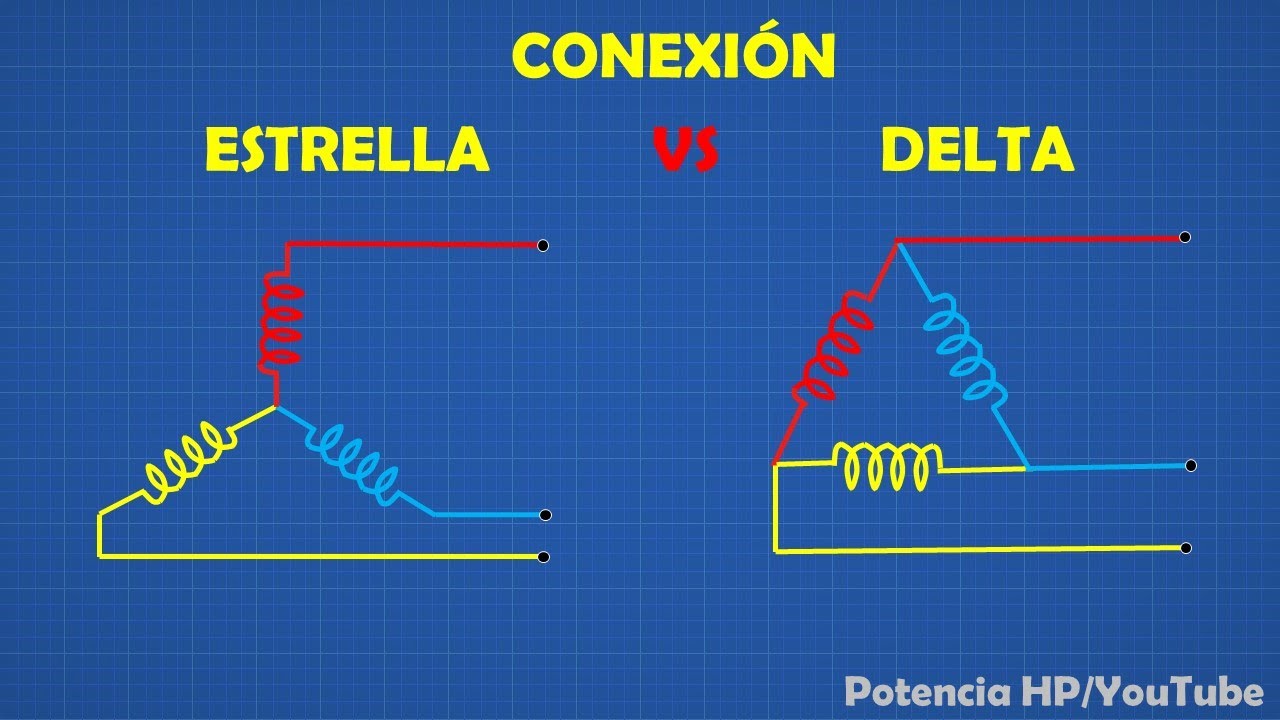

Diferencias clave entre conexión Delta y Estrella
Para entender mejor la diferencia entre conexión Delta y Estrella, es útil comparar sus características técnicas y funcionales lado a lado. Esto te ayudará a elegir la configuración adecuada según las necesidades específicas de tu sistema eléctrico.
Tensión y corriente en cada conexión
En la conexión Estrella, la tensión de línea es mayor que la tensión de fase por un factor de raíz de tres (~1.73). Esto implica que la tensión aplicada a cada bobina es menor, lo que puede ser útil para arrancar motores o alimentar cargas sensibles.
Por otro lado, en la conexión Delta, la tensión de línea y de fase son iguales, lo que significa que las bobinas soportan la tensión máxima del sistema. Sin embargo, la corriente de línea es mayor que la corriente de fase, lo que puede requerir conductores de mayor sección.
Presencia o ausencia de neutro
Una diferencia fundamental es que la conexión Estrella tiene un punto neutro común, que puede ser utilizado para cargas monofásicas y para la protección del sistema. En cambio, la conexión Delta no tiene neutro, lo que limita su uso a sistemas puramente trifásicos.
Impacto en la protección y el mantenimiento
El neutro en la conexión Estrella facilita la detección de fallas a tierra y la implementación de protecciones diferenciales. Además, permite un arranque más suave en motores y reduce las corrientes de arranque.
En la conexión Delta, la ausencia de neutro puede complicar la detección de fallas a tierra, pero su circuito cerrado ofrece mayor robustez ante fallas en una fase, permitiendo que el sistema continúe funcionando temporalmente.
Ventajas y desventajas de conexión Delta y Estrella
Analizar los pros y contras de cada conexión te permitirá entender mejor cuándo y por qué utilizar cada una. Veamos un resumen detallado para que puedas evaluar sus beneficios y limitaciones.
Ventajas de la conexión Estrella
- Permite disponer de un punto neutro para cargas monofásicas y protección.
- Reduce la tensión aplicada a cada bobina, facilitando el arranque de motores.
- Mejora la seguridad en sistemas con cargas desbalanceadas o monofásicas.
- Menor corriente en las bobinas, lo que puede disminuir pérdidas y calentamiento.
Desventajas de la conexión Estrella
- Menor potencia máxima disponible en comparación con Delta.
- Puede requerir un sistema de neutro bien diseñado para evitar problemas de desequilibrio.
- En algunos casos, la tensión más baja puede no ser suficiente para ciertas aplicaciones industriales.
Ventajas de la conexión Delta
- Mayor potencia y torque disponible para motores y cargas trifásicas.
- Funcionamiento continuo incluso si una fase falla (modo “abierto”).
- No requiere neutro, simplificando la instalación en ciertos sistemas.
- Ideal para cargas puramente trifásicas y sistemas industriales robustos.
Desventajas de la conexión Delta
- Mayor corriente en las líneas, lo que puede aumentar el tamaño de conductores y costos.
- No permite alimentar cargas monofásicas directamente.
- Detección de fallas a tierra más complicada sin neutro.
¿Cuándo elegir conexión Estrella o Delta? Casos prácticos y recomendaciones
La elección entre conexión Estrella y Delta depende de varios factores, incluyendo el tipo de carga, el voltaje disponible, la necesidad de neutro y las condiciones de operación. A continuación, te presentamos algunos escenarios típicos y cuál conexión es más recomendable en cada uno.
Para sistemas residenciales y comerciales
En viviendas y comercios, donde se mezclan cargas monofásicas y trifásicas, la conexión Estrella suele ser la mejor opción. El neutro permite alimentar dispositivos monofásicos y proteger el sistema ante desequilibrios. Además, la tensión más baja en cada fase es adecuada para electrodomésticos y equipos sensibles.
Para sistemas industriales y motores de alta potencia
En ambientes industriales con motores grandes y cargas trifásicas puras, la conexión Delta es preferible. Su capacidad para entregar mayor potencia y mantener el funcionamiento ante fallas parciales la hace ideal para procesos productivos donde la continuidad es clave.
Para transformadores y distribución eléctrica
Los transformadores suelen emplear combinaciones de conexiones Estrella y Delta para aprovechar las ventajas de ambas configuraciones. Por ejemplo, un transformador puede tener su lado de baja tensión en Estrella para proporcionar neutro y su lado de alta tensión en Delta para robustez y potencia.
Cómo identificar visualmente y medir la conexión Delta o Estrella
Si alguna vez necesitas verificar qué tipo de conexión tiene un motor o un transformador, existen métodos prácticos para identificarla, tanto visualmente como mediante mediciones eléctricas.
Identificación visual
En la conexión Estrella, podrás observar que las tres bobinas convergen en un punto común (neutro), generalmente conectado a tierra o a un terminal adicional. En la conexión Delta, las bobinas están conectadas en cadena formando un triángulo cerrado sin un punto neutro visible.
Mediciones eléctricas
Con un multímetro o un equipo de medición, puedes medir la tensión entre líneas y entre línea y neutro. Si la tensión entre líneas es aproximadamente 1.73 veces mayor que la tensión entre línea y neutro, probablemente estés frente a una conexión Estrella. Si la tensión entre línea y neutro no existe y las tensiones de línea son iguales a las de fase, entonces la conexión es Delta.
Ejemplo práctico
Imagina que mides 400 V entre líneas y 230 V entre línea y neutro en un motor. Esto indica una conexión Estrella. Si solo mides 400 V entre líneas y no hay neutro, seguramente sea una conexión Delta.
¿Se puede cambiar una conexión Delta a Estrella en un motor eléctrico?
Sí, es posible cambiar la conexión de un motor eléctrico de Delta a Estrella, siempre que el motor esté diseñado para ello y las bobinas lo permitan. Esta modificación se realiza comúnmente para reducir la corriente de arranque y proteger la red. Sin embargo, es fundamental seguir las indicaciones del fabricante y contar con un técnico especializado para evitar daños.
¿Cuál conexión consume menos energía, Delta o Estrella?
El consumo de energía depende más de la carga y el uso que de la conexión en sí. Sin embargo, la conexión Estrella puede reducir la corriente de arranque y las pérdidas en ciertas aplicaciones, lo que puede traducirse en un uso más eficiente. Por otro lado, Delta permite mayor potencia pero con corrientes más altas. La elección correcta influye en la eficiencia global.
¿Por qué algunos transformadores usan Estrella en un lado y Delta en el otro?
Esta combinación aprovecha las ventajas de ambas conexiones: el lado Estrella proporciona un neutro para cargas monofásicas y protección, mientras que el lado Delta ofrece robustez y capacidad para cargas trifásicas. Además, esta configuración ayuda a equilibrar tensiones y a reducir corrientes armónicas en el sistema.
¿Qué pasa si una fase falla en una conexión Delta?
Una de las ventajas de la conexión Delta es que puede continuar funcionando incluso si una fase falla, gracias a su circuito cerrado. Aunque el rendimiento disminuye y el motor puede calentarse más, esta característica permite mantener la operación temporalmente hasta que se realice la reparación.
¿Se puede alimentar una carga monofásica desde una conexión Delta?
Directamente, no es recomendable alimentar cargas monofásicas desde una conexión Delta porque no hay neutro y las tensiones no son estables para este tipo de cargas. Para cargas monofásicas, la conexión Estrella es más adecuada debido a la presencia del neutro y la tensión más baja en cada fase.
¿Cómo afecta el desbalance de cargas en conexión Estrella y Delta?
En conexión Estrella, el desbalance de cargas puede provocar corrientes en el neutro y afectar la estabilidad del sistema, aunque el neutro ayuda a manejar estas situaciones. En conexión Delta, el desbalance es menos crítico porque el circuito cerrado permite que las corrientes se compensen entre fases, aunque puede generar corrientes circulares internas que aumentan pérdidas.
¿Qué conexión es más segura para instalaciones domésticas?
La conexión Estrella es más segura para instalaciones domésticas debido a la presencia del neutro, que permite una mejor protección y alimentación de cargas monofásicas comunes en el hogar. Además, la tensión más baja en cada fase reduce riesgos y facilita la implementación de dispositivos de protección.
