Diagrama Unifilar Eléctrico de una Casa: Guía Completa y Fácil de Entender
¿Alguna vez te has preguntado cómo se organiza el sistema eléctrico dentro de tu hogar? Entender el diagrama unifilar eléctrico de una casa es fundamental para cualquier proyecto de instalación, mantenimiento o ampliación eléctrica. Este tipo de esquema simplificado muestra, de forma clara y ordenada, cómo se distribuye la electricidad desde el punto de suministro hasta cada circuito y dispositivo, facilitando la interpretación y planificación del sistema eléctrico.
En esta guía completa y fácil de entender, te acompañaremos paso a paso para que descubras qué es un diagrama unifilar, cómo leerlo, cuáles son sus componentes principales y por qué es tan importante para garantizar la seguridad y eficiencia eléctrica en tu hogar. Además, te explicaremos ejemplos prácticos y consejos para interpretar y utilizar correctamente estos diagramas, incluso si no tienes experiencia previa en electricidad.
Si quieres tener el control sobre la instalación eléctrica de tu casa, evitar riesgos y comprender mejor cómo funciona tu sistema eléctrico, este artículo es para ti. Vamos a desglosar todo lo que necesitas saber sobre el diagrama unifilar eléctrico de una casa para que puedas manejarlo con confianza y claridad.
¿Qué es un Diagrama Unifilar Eléctrico y Por Qué es Importante?
Un diagrama unifilar eléctrico es una representación gráfica simplificada que muestra el recorrido de la energía eléctrica en un sistema, utilizando una sola línea para representar todos los conductores de un circuito. En el contexto de una casa, este tipo de esquema permite visualizar cómo la electricidad llega desde la acometida hasta los diferentes puntos de consumo, como enchufes, luces, electrodomésticos y sistemas especiales.
Definición y Características Principales
El término «unifilar» proviene de la idea de que todo el sistema se representa con una sola línea, a diferencia de otros diagramas más complejos que muestran cada conductor por separado. Esta simplificación es clave para facilitar la comprensión y el análisis rápido del sistema.
Entre sus características más destacadas están:
- Simplicidad: se omiten detalles excesivos, mostrando solo lo esencial.
- Claridad: permite identificar rápidamente los elementos principales del circuito.
- Versatilidad: puede usarse para instalaciones residenciales, comerciales e industriales.
Importancia para la Seguridad y Mantenimiento
Contar con un diagrama unifilar actualizado es vital para cualquier intervención en el sistema eléctrico de la casa. Imagina que necesitas reparar un interruptor o instalar un nuevo punto de luz: sin un esquema claro, corres el riesgo de trabajar a ciegas, lo que puede causar accidentes o daños en la instalación.
Además, en caso de fallas eléctricas, el diagrama permite identificar rápidamente dónde se encuentra el problema, facilitando el diagnóstico y la solución. También es fundamental para cumplir con normativas eléctricas y garantizar que la instalación sea segura y eficiente.
Componentes Básicos del Diagrama Unifilar de una Casa
Para entender cualquier diagrama unifilar, primero debes conocer los símbolos y elementos que lo componen. Cada símbolo representa un componente eléctrico específico, y la forma en que se conectan indica cómo fluye la electricidad en la instalación.
Elementos Principales y sus Símbolos
Estos son algunos de los componentes más comunes que encontrarás en un diagrama unifilar residencial:
- Acometida: punto donde la red eléctrica externa conecta con la casa.
- Interruptor Termomagnético (Breaker): protege el circuito contra sobrecargas y cortocircuitos.
- Interruptor Diferencial (RCD): protege contra fugas de corriente que pueden causar electrocución.
- Conductores: líneas que representan los cables eléctricos.
- Tablero de distribución: lugar donde se concentran los breakers y controles.
- Circuitos derivados: líneas que salen del tablero hacia diferentes áreas o dispositivos.
- Carga eléctrica: puede ser un punto de luz, enchufe o aparato.
Cómo Interpretar las Conexiones y Líneas
En el diagrama, las líneas indican el camino que sigue la electricidad. Aunque solo se dibuja una línea para representar todos los conductores de un circuito, es importante entender que internamente hay al menos tres cables: fase, neutro y tierra. La correcta interpretación de estas conexiones es clave para asegurar que la instalación funcione bien y sea segura.
Por ejemplo, un circuito de iluminación puede representarse con una línea que parte del tablero y termina en un símbolo de lámpara. Si el diagrama incluye interruptores, estos aparecerán intercalados en la línea para indicar dónde se puede abrir o cerrar el circuito.
Cómo Leer un Diagrama Unifilar Eléctrico de una Casa
Leer un diagrama unifilar puede parecer complicado al principio, pero con algunos consejos y práctica se vuelve una tarea sencilla y útil para cualquier propietario o profesional.
Identificación de la Fuente y el Tablero Principal
Lo primero es localizar la acometida, que suele estar en la parte superior o izquierda del diagrama. De ahí parte la línea que llega al tablero principal, donde se encuentran los dispositivos de protección y distribución. Reconocer esta estructura te ayuda a entender el flujo de la electricidad desde la red hasta los diferentes circuitos.
Seguimiento de Circuitos y Cargas
Una vez identificado el tablero, sigue las líneas que salen hacia los distintos circuitos. Cada uno está protegido por un breaker o interruptor termomagnético, lo que indica que se trata de un circuito independiente. Observa qué cargas están conectadas a cada circuito: iluminación, enchufes, electrodomésticos, etc.
Este seguimiento es útil para planificar ampliaciones o para localizar posibles puntos de falla cuando algo no funciona correctamente en tu casa.
Interpretación de Símbolos y Notas
Los diagramas suelen incluir leyendas o notas que explican los símbolos y especifican detalles como la capacidad de los breakers, el tipo de cableado o la tensión del sistema. Presta atención a esta información para evitar errores al interpretar el esquema.

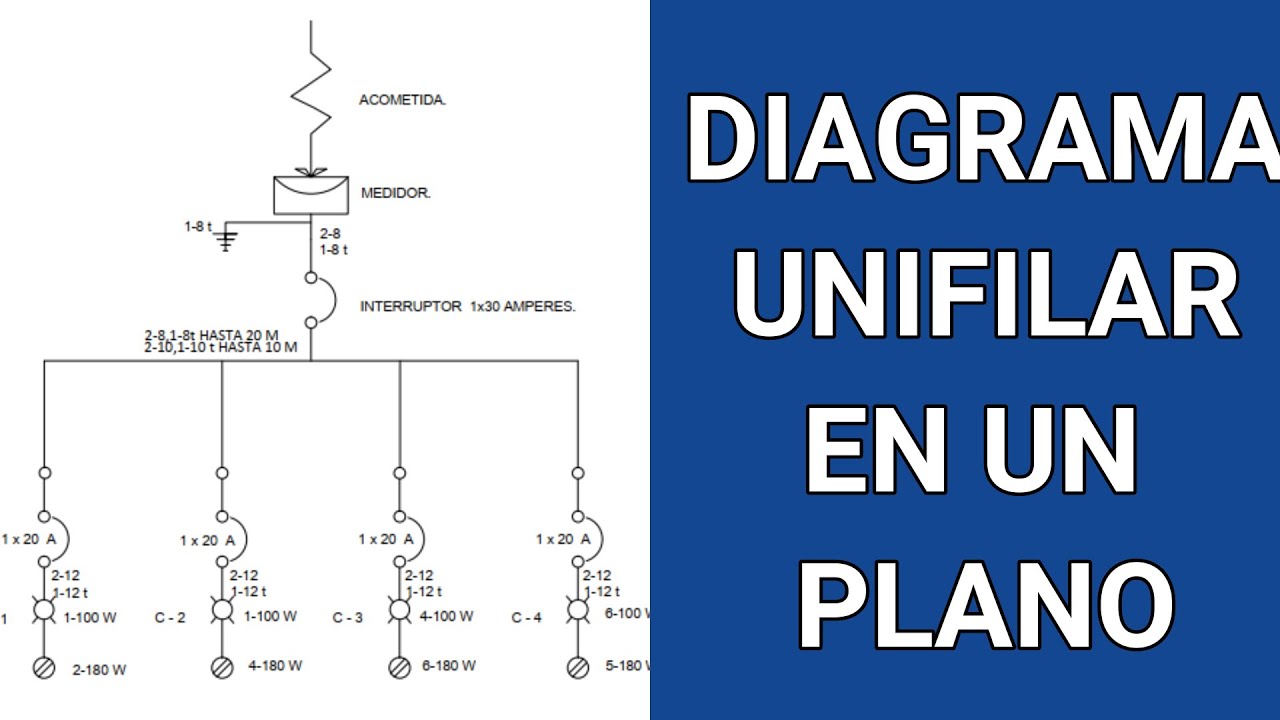

Ejemplo Práctico: Diagrama Unifilar de una Casa Típica
Para que comprendas mejor cómo se aplica este conocimiento, vamos a describir un ejemplo sencillo de un diagrama unifilar para una vivienda estándar.
Elementos Incluidos en el Ejemplo
Imagina una casa con los siguientes circuitos:
- Iluminación general (habitaciones, sala, cocina)
- Enchufes y tomas de corriente
- Electrodomésticos principales (refrigerador, lavadora)
- Aire acondicionado
- Protección con interruptor diferencial y breakers independientes
El diagrama comienza con la acometida, que se conecta al interruptor diferencial en el tablero principal. De ahí salen varias líneas hacia los breakers, cada uno controlando un circuito específico.
Interpretación del Ejemplo
Si la luz de la sala no funciona, con el diagrama puedes verificar qué breaker controla ese circuito y comprobar si está activado o si hay una falla. Si el aire acondicionado no enciende, sabes exactamente cuál breaker revisar sin necesidad de cortar la electricidad a toda la casa.
Este esquema no solo simplifica el mantenimiento, sino que también ayuda a planificar mejoras o ampliaciones, por ejemplo, añadiendo un nuevo circuito para un taller o una zona de jardín.
Consejos para Crear y Mantener un Diagrama Unifilar en tu Casa
Tener un diagrama unifilar actualizado es una gran ventaja para cualquier propietario. Aquí te dejamos algunas recomendaciones para que puedas crear y conservar este documento tan valioso.
Herramientas y Recursos para Crear tu Diagrama
Si decides hacer tu propio diagrama, puedes usar herramientas digitales como programas de dibujo o aplicaciones específicas para esquemas eléctricos. También es posible hacerlo a mano, siempre que los símbolos sean claros y estén bien identificados.
Recuerda incluir:
- La ubicación de la acometida y tablero principal.
- Los circuitos diferenciados con sus respectivos breakers.
- Los símbolos de las cargas y dispositivos.
- Notas sobre características técnicas (voltaje, amperaje).
Actualización y Seguridad
Cada vez que realices una modificación en la instalación eléctrica, actualiza el diagrama. Esto evita confusiones futuras y garantiza que siempre tengas una referencia confiable.
Además, guarda el diagrama en un lugar accesible para ti y para cualquier profesional que pueda necesitarlo, como electricistas o inspectores. Esto acelera cualquier intervención y reduce riesgos.
¿Puedo interpretar un diagrama unifilar si no soy electricista?
Sí, aunque un diagrama unifilar utiliza símbolos técnicos, está diseñado para ser una representación simplificada. Con un poco de práctica y conocimiento básico de electricidad, puedes entender cómo está distribuida la energía en tu casa y localizar circuitos o dispositivos. Es una herramienta útil para propietarios que desean tener mayor control y seguridad en su instalación eléctrica.
¿Es obligatorio tener un diagrama unifilar para una instalación eléctrica residencial?
En muchos lugares, las normativas eléctricas exigen presentar un diagrama unifilar para aprobar una instalación o modificación. Esto garantiza que el sistema cumple con estándares de seguridad y facilita futuras inspecciones o reparaciones. Aunque no siempre sea obligatorio, contar con uno es altamente recomendable para mantener el orden y la seguridad.
¿Qué diferencia hay entre un diagrama unifilar y uno multifilar?
El diagrama unifilar utiliza una sola línea para representar todos los conductores de un circuito, simplificando la visualización. En cambio, el diagrama multifilar muestra cada conductor por separado (fase, neutro, tierra), ofreciendo más detalle técnico. El unifilar es ideal para planificación y comprensión general, mientras que el multifilar es más útil para trabajos técnicos específicos.
¿Cómo puedo saber si un circuito está protegido correctamente en el diagrama?
En el diagrama, cada circuito debe contar con un interruptor termomagnético o breaker que limite la corriente y evite sobrecargas. Además, la presencia de un interruptor diferencial es esencial para proteger contra fugas de corriente. Verifica que cada circuito tenga su dispositivo de protección correspondiente y que los valores de amperaje sean adecuados para la carga que soportan.
¿El diagrama unifilar muestra la ubicación física de los cables y dispositivos?
No, el diagrama unifilar no representa la ubicación física exacta de los cables o dispositivos dentro de la casa. Su función es mostrar la conexión y distribución eléctrica de forma esquemática. Para detalles de ubicación, se usan planos eléctricos o diagramas de instalación que complementan al unifilar.
¿Puedo modificar el diagrama unifilar si hago cambios en la instalación?
Definitivamente. Es muy importante actualizar el diagrama cada vez que realices una modificación, como añadir un nuevo circuito o cambiar dispositivos. Esto mantiene la información precisa y facilita futuras intervenciones, asegurando que el sistema siga siendo seguro y eficiente.
¿Qué hacer si no encuentro el diagrama unifilar de mi casa?
Si no cuentas con un diagrama unifilar, puedes solicitarlo a la empresa instaladora o al electricista que hizo la instalación. En caso de no existir, es recomendable elaborar uno nuevo, ya sea por ti mismo con ayuda de un profesional o contratando a un experto. Tener este documento es fundamental para el manejo seguro y eficiente de tu sistema eléctrico.
