Cómo Convertir un Motor Trifásico a Monofásico: Guía Paso a Paso Fácil y Rápida

¿Alguna vez te has preguntado cómo aprovechar un motor trifásico cuando solo tienes suministro monofásico en casa o en tu taller? Esta situación es más común de lo que imaginas, especialmente en zonas residenciales donde la electricidad monofásica es la norma. Saber cómo convertir un motor trifásico a monofásico puede ahorrarte mucho dinero y tiempo, evitando la compra de un motor nuevo y permitiéndote usar equipos industriales en instalaciones domésticas o pequeñas empresas.

En esta guía paso a paso fácil y rápida, te explicaremos todo lo que necesitas saber para hacer esta conversión de forma segura y eficiente. Desde los conceptos básicos sobre motores trifásicos y monofásicos, hasta las técnicas más prácticas para adaptar tu motor sin perder potencia ni funcionalidad. Además, resolveremos dudas frecuentes para que te sientas seguro al realizar esta transformación. Prepárate para entender cómo aprovechar mejor tus motores y sacarles el máximo provecho, incluso cuando tu red eléctrica no es trifásica.

¿Qué es un Motor Trifásico y por qué convertirlo a Monofásico?

Antes de sumergirnos en la conversión, es fundamental comprender qué caracteriza a un motor trifásico y por qué puede ser necesario adaptarlo a una fuente monofásica.

Características básicas del motor trifásico

Un motor trifásico está diseñado para funcionar con un suministro eléctrico que tiene tres fases desfasadas 120 grados entre sí. Esto le permite generar un campo magnético rotatorio muy eficiente, lo que se traduce en un arranque suave, mayor potencia y un rendimiento óptimo en aplicaciones industriales. Por ejemplo, las fábricas suelen utilizar motores trifásicos para maquinaria pesada, debido a su estabilidad y durabilidad.

Estos motores tienen tres bobinas internas, cada una conectada a una fase distinta, y trabajan en conjunto para mantener el motor en movimiento constante y sin vibraciones excesivas. Sin embargo, la mayoría de las casas y pequeños talleres solo cuentan con suministro monofásico, lo que impide el uso directo de estos motores.

Razones para convertir un motor trifásico a monofásico

¿Por qué querrías hacer esta conversión? Existen varias razones prácticas:

• Disponibilidad del suministro eléctrico: en zonas residenciales o rurales, el acceso a trifásica puede ser limitado o costoso.
• Ahorro económico: convertir un motor que ya tienes es más barato que comprar uno nuevo monofásico.
• Versatilidad: te permite usar motores industriales en aplicaciones domésticas o de pequeña escala.
• Fácil mantenimiento: familiarizarse con el motor y su adaptación facilita reparaciones y ajustes futuros.

Por supuesto, es importante saber que la conversión no es un proceso mágico: se deben tomar ciertas precauciones y entender que el rendimiento del motor puede variar. Sin embargo, con la técnica adecuada, se puede obtener un funcionamiento eficiente y seguro.

Principios eléctricos para la conversión: Entendiendo la base

Para convertir un motor trifásico a monofásico, primero debes entender cómo funcionan los circuitos eléctricos involucrados y qué elementos son esenciales para esta transformación.

¿Qué sucede cuando conectas un motor trifásico a monofásico?

Conectar directamente un motor trifásico a una red monofásica no es posible sin modificaciones, porque el motor requiere un campo magnético rotatorio generado por las tres fases. Al suministrarle solo una fase, el motor no puede arrancar o lo hace con mucha dificultad y puede dañarse rápidamente.

La clave está en crear un sistema que simule las otras dos fases faltantes para que el motor reciba un campo magnético rotatorio aunque solo tenga un suministro monofásico. Para lograr esto, se usan componentes auxiliares como capacitores y relés.

El papel de los capacitores en la conversión

Los capacitores son los protagonistas en esta conversión. Funcionan creando un desfase en la corriente, que simula las fases ausentes y genera el campo rotativo necesario para que el motor arranque y funcione correctamente.

Existen dos tipos principales de capacitores usados en esta tarea:

• Capacitor de arranque: proporciona un impulso inicial para poner en marcha el motor.
• Capacitor de funcionamiento: mantiene el campo magnético una vez que el motor está en marcha.

La combinación adecuada de estos capacitores, junto con la correcta conexión, es lo que permite que el motor trifásico funcione con un suministro monofásico.

Consideraciones sobre la potencia y el rendimiento

Es importante saber que al convertir un motor trifásico a monofásico, la potencia útil que podrás aprovechar será algo menor. Esto se debe a que el motor no recibe un suministro óptimo y trabaja con un esfuerzo mayor en ciertas partes.

Por lo general, se estima que la potencia disponible puede reducirse entre un 15% y un 30%. Por eso, esta solución es ideal para aplicaciones donde no se requiera el máximo rendimiento del motor, o donde se pueda tolerar una ligera pérdida de eficiencia.

Materiales y herramientas necesarias para la conversión

Antes de comenzar con la transformación, es fundamental tener a mano todos los materiales y herramientas necesarias para garantizar un trabajo seguro y exitoso.

Componentes eléctricos básicos

• Capacitores: uno de arranque (generalmente electrolítico) y otro de funcionamiento (tipo poliéster o cerámico), con valores calculados según la potencia del motor.
• Relé o interruptor centrífugo: para desconectar el capacitor de arranque una vez que el motor esté en marcha.
• Cables aislados: para realizar las conexiones eléctricas.
• Conectores y bornes: para asegurar conexiones firmes y seguras.

Herramientas necesarias

• Multímetro: para medir voltajes, continuidad y resistencia.
• Destornilladores y alicates: para manipular conexiones y terminales.
• Soldador (opcional): para asegurar conexiones si es necesario.
• Cinta aislante y funda termoretráctil: para proteger las uniones eléctricas.

Medidas de seguridad indispensables

Antes de manipular cualquier motor o circuito eléctrico, recuerda siempre desconectar la alimentación y verificar que no haya tensión en los cables. Utiliza guantes aislantes y herramientas con mango aislado para evitar riesgos de electrocución. Trabajar con electricidad siempre requiere respeto y precaución.

Si no te sientes seguro o tienes dudas, es recomendable consultar con un electricista profesional.

Guía paso a paso para convertir un motor trifásico a monofásico

Ahora sí, llegó el momento de poner manos a la obra. Te explicamos el procedimiento detallado para convertir tu motor trifásico a monofásico de forma sencilla y rápida.

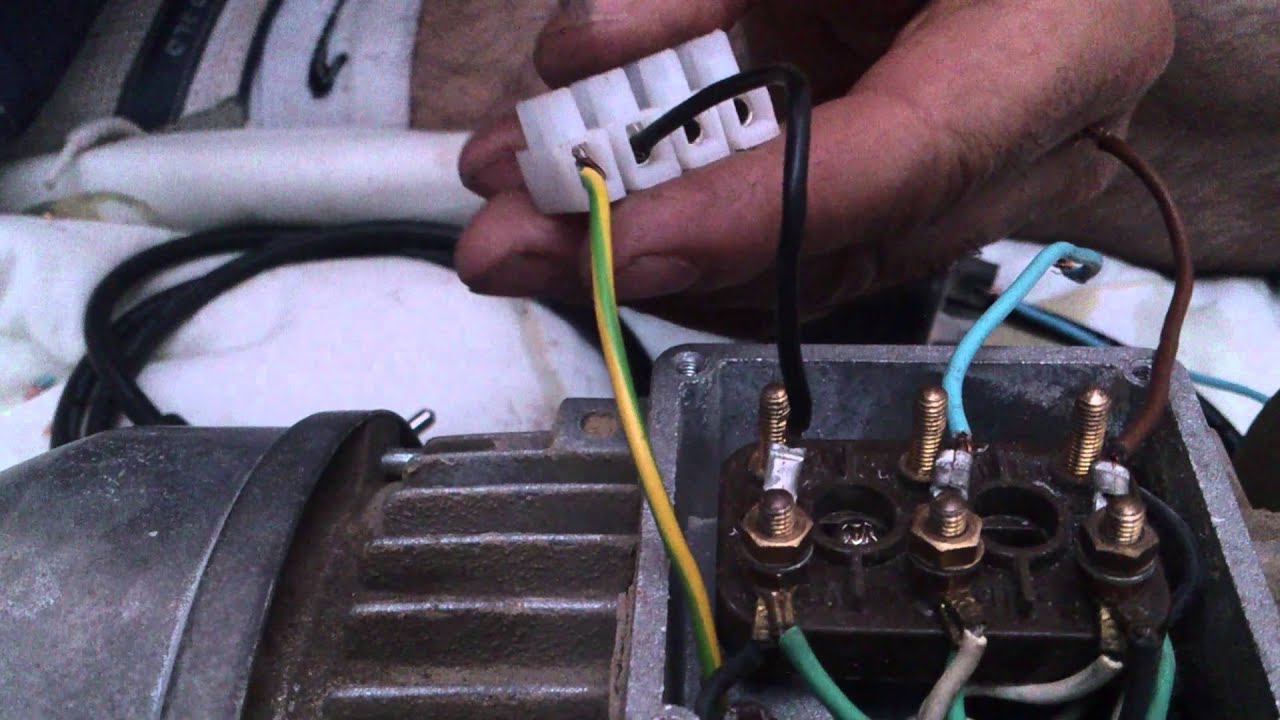

Identificar los terminales del motor

Los motores trifásicos suelen tener seis terminales que corresponden a las tres bobinas internas. Primero, abre la caja de conexiones y localiza estos terminales. Lo habitual es que estén marcados como U1, V1, W1 y U2, V2, W2.

Con un multímetro, verifica la continuidad entre ellos para identificar las bobinas. Esto te ayudará a saber cómo conectar correctamente el capacitor y el cableado.

Configurar el motor en conexión estrella (Y)

Para la conversión, es común dejar el motor en conexión estrella. Esto se logra uniendo los terminales U2, V2 y W2 entre sí, formando el neutro interno del motor. Luego, se conectan los cables de alimentación monofásica a las fases U1 y V1, por ejemplo.

Esta configuración facilita la aplicación de capacitores y permite un arranque más sencillo.

Conectar los capacitores y el relé de arranque

Conecta el capacitor de funcionamiento entre una fase y la bobina que simulará la fase adicional. El capacitor de arranque se conecta en paralelo, pero a través del relé o interruptor centrífugo, que lo desconectará cuando el motor alcance cierta velocidad.

Este sistema simula las fases faltantes y crea el campo magnético rotativo que el motor necesita para arrancar y funcionar.

Verificar conexiones y probar el motor

Antes de energizar, revisa todas las conexiones con el multímetro para asegurarte de que no hay cortocircuitos ni cables sueltos. Luego, conecta el motor a la fuente monofásica y observa su arranque.

El motor debería arrancar sin problemas y funcionar de manera estable. Si escuchas ruidos extraños o el motor no gira, apaga inmediatamente y revisa las conexiones.

Ajustar valores de los capacitores si es necesario

Si el motor presenta un arranque débil o se calienta en exceso, puede que debas ajustar el valor del capacitor de funcionamiento. Existen tablas y fórmulas para calcular estos valores según la potencia y características del motor, pero también puedes hacerlo por prueba y error con precaución.

Recuerda que un capacitor inadecuado puede reducir la vida útil del motor.

Ventajas y limitaciones de usar un motor trifásico convertido a monofásico

Convertir un motor trifásico a monofásico tiene sus pros y contras. Conocerlos te ayudará a decidir si esta opción es la adecuada para tu proyecto.

Ventajas principales

• Costos reducidos: evita la compra de un motor nuevo y la instalación de una línea trifásica.
• Mayor disponibilidad: puedes usar motores industriales en lugares con suministro monofásico.
• Flexibilidad: permite adaptar maquinaria para distintos entornos eléctricos.

Limitaciones a considerar

• Pérdida de potencia: el motor no entrega su rendimiento total.
• Mayor calentamiento: el motor puede trabajar más caliente y requerir descansos o mejor ventilación.
• Mantenimiento especial: los capacitores y relés deben revisarse periódicamente.
• Aplicaciones limitadas: no es recomendable para cargas muy exigentes o sistemas críticos.

En definitiva, la conversión es una solución práctica para muchas aplicaciones, pero siempre conviene evaluar las necesidades específicas antes de decidir.

¿Puedo convertir cualquier motor trifásico a monofásico?

La mayoría de los motores trifásicos se pueden convertir, pero el éxito depende de la potencia, tipo de motor y uso previsto. Motores muy grandes o con requerimientos específicos pueden no funcionar bien con esta conversión. Además, la eficiencia y vida útil pueden verse afectadas, por lo que siempre es bueno consultar características técnicas y, si es posible, asesoría especializada.

¿Qué tipo de capacitor debo usar para la conversión?

Se utilizan dos tipos: capacitor de arranque, generalmente electrolítico, que soporta una alta corriente por poco tiempo; y capacitor de funcionamiento, tipo poliéster o cerámico, diseñado para trabajar continuamente. El valor del capacitor depende de la potencia del motor y debe calcularse o seleccionarse según tablas específicas para asegurar un buen rendimiento.

¿La conversión afecta la garantía del motor?

Normalmente, modificar el motor para funcionar en monofásico anula cualquier garantía ofrecida por el fabricante. Esto se debe a que la conversión implica cambios que pueden afectar el funcionamiento original. Por eso, si tu motor es nuevo, evalúa bien si vale la pena convertirlo o comprar uno diseñado para monofásico.

¿Qué pasa si conecto un motor trifásico directamente a monofásico sin capacitores?

Si conectas un motor trifásico directamente a una red monofásica sin realizar la conversión adecuada, el motor no arrancará o lo hará con mucha dificultad, y se calentará rápidamente, lo que puede dañarlo irreversiblemente. Además, la corriente de arranque puede ser muy alta, causando disparos en el interruptor o daños en la instalación.

¿Es seguro hacer la conversión por cuenta propia?

Si tienes conocimientos básicos de electricidad y sigues las indicaciones de seguridad, puedes realizar la conversión tú mismo. Sin embargo, si no estás seguro o no tienes experiencia, lo mejor es acudir a un profesional para evitar riesgos eléctricos o daños al motor. La seguridad debe ser siempre la prioridad.

¿Cuánto tiempo dura un motor convertido a monofásico?

La vida útil de un motor convertido puede ser menor que la original, especialmente si no se cuidan los capacitores y no se evita el sobrecalentamiento. Con un buen mantenimiento y uso adecuado, puede durar varios años, pero es recomendable revisar periódicamente el estado de los componentes auxiliares y la temperatura de funcionamiento.

¿Puedo usar un variador de frecuencia para alimentar un motor trifásico con monofásico?

Sí, un variador de frecuencia (VFD) es una opción moderna para alimentar motores trifásicos desde una red monofásica. El VFD convierte la tensión monofásica en trifásica con frecuencia variable, permitiendo un control preciso del motor y protegiéndolo de sobrecargas. Aunque es una solución más costosa que los capacitores, ofrece mejor rendimiento y eficiencia.
