Conexión Delta de un Motor Trifásico: Guía Completa y Paso a Paso
¿Alguna vez te has preguntado cómo se conecta un motor trifásico para aprovechar al máximo su potencia? La conexión delta de un motor trifásico es una de las configuraciones más comunes y eficientes para este tipo de motores eléctricos. Entender cómo funciona y cómo realizar esta conexión correctamente no solo garantiza un funcionamiento óptimo, sino que también protege el motor de posibles daños.
En esta guía completa y paso a paso, descubrirás todo lo que necesitas saber sobre la conexión delta: desde los fundamentos eléctricos que la sustentan hasta las técnicas prácticas para realizarla en el campo. Te explicaremos por qué elegir esta configuración, sus ventajas, y cómo diferenciarla de otras conexiones, como la estrella. Además, abordaremos aspectos de seguridad, herramientas necesarias y consejos para evitar errores comunes.
Si estás iniciándote en el mundo de la electricidad industrial o simplemente quieres reforzar tus conocimientos, este artículo te acompañará de manera clara y detallada para que entiendas y apliques la conexión delta en motores trifásicos con confianza y precisión.
¿Qué es la conexión delta en un motor trifásico?
Para comprender la conexión delta, primero debemos recordar que un motor trifásico consta de tres bobinas o devanados, que se pueden conectar de distintas formas para adaptarse a las necesidades del sistema eléctrico. La conexión delta es una de estas configuraciones, caracterizada por unir cada bobina de manera que formen un triángulo cerrado.
Fundamentos eléctricos de la conexión delta
En la conexión delta, cada extremo de una bobina se conecta al inicio de la siguiente, formando un circuito cerrado con tres puntos de unión. Esto significa que la tensión aplicada a cada bobina es igual a la tensión de línea del sistema trifásico, a diferencia de la conexión estrella, donde la tensión en cada bobina es menor.
Este diseño provoca que la corriente de línea sea mayor que la corriente en cada bobina, lo que tiene implicaciones directas en la potencia y el rendimiento del motor. La conexión delta es ideal cuando se desea que el motor entregue su potencia máxima bajo tensión plena.
Diferencias entre conexión delta y estrella
Es común confundir la conexión delta con la estrella, ya que ambas son formas válidas de conectar un motor trifásico. Sin embargo, las diferencias principales radican en la tensión y corriente que soportan las bobinas y líneas:
- Conexión estrella: La tensión en cada bobina es la tensión de línea dividida por la raíz de tres (menor), lo que reduce la corriente y el torque inicial.
- Conexión delta: La tensión en cada bobina es igual a la tensión de línea, proporcionando mayor corriente y torque.
Esta diferencia hace que la conexión delta sea preferida para cargas que requieren mayor potencia y arranque robusto, mientras que la estrella se usa para proteger el motor durante el arranque o para motores de menor potencia.
Ventajas y aplicaciones de la conexión delta en motores trifásicos
La conexión delta no es solo una cuestión técnica; su uso tiene claras ventajas prácticas que la hacen muy popular en la industria. ¿Por qué tantos motores se conectan en delta? Veamos sus beneficios y en qué escenarios es la mejor opción.
Beneficios principales de la conexión delta
Al conectar un motor en delta, se obtienen ventajas significativas:
- Mayor potencia y torque: La tensión completa aplicada a cada bobina permite que el motor genere un par de arranque más alto, ideal para cargas pesadas.
- Mejor rendimiento bajo carga: La conexión delta soporta corrientes más elevadas, manteniendo la eficiencia cuando el motor trabaja a plena carga.
- Reducción de pérdidas: Al estar las bobinas conectadas en triángulo, las pérdidas por calentamiento pueden disminuir en comparación con otras configuraciones.
Ámbitos de aplicación comunes
La conexión delta es habitual en sectores donde se requiere potencia constante y arranque fuerte, tales como:
- Bombas y compresores industriales
- Máquinas herramientas y sistemas de transporte
- Equipos de ventilación y aire acondicionado de gran capacidad
- Procesos de manufactura que demandan motores robustos
En estos contextos, la conexión delta garantiza que el motor trabaje con la máxima eficiencia y fiabilidad, evitando caídas de tensión y problemas de sobrecarga.
Cómo identificar y preparar un motor trifásico para conexión delta
Antes de conectar un motor en delta, es fundamental identificar correctamente los terminales y preparar el equipo para evitar errores que puedan dañarlo o afectar su funcionamiento. Esta sección te guiará en la inspección y preparación previas.
Reconocimiento de terminales y etiquetas
Los motores trifásicos suelen tener un conjunto de seis terminales, que corresponden a los extremos de los tres devanados. Estos terminales están generalmente marcados como U1, V1, W1 para un extremo, y U2, V2, W2 para el otro extremo.
Para la conexión delta, deberás unir ciertos terminales entre sí formando el triángulo característico. Por eso, es esencial saber cuál terminal corresponde a qué bobina y asegurarte de que las etiquetas sean legibles y estén correctas.
Herramientas y materiales necesarios
Antes de iniciar la conexión, asegúrate de contar con:
- Destornilladores aislados
- Multímetro o tester para verificar continuidad
- Conectores o regletas para unir terminales
- Cinta aislante o fundas termocontraíbles
- Guantes y equipo de protección personal
Contar con las herramientas adecuadas facilita un trabajo seguro y eficiente.
Procedimiento paso a paso para realizar la conexión delta
Ahora sí, llega el momento de conectar el motor en delta. Este proceso requiere precisión y atención para garantizar que el motor funcione correctamente y sin riesgos.
Pasos detallados para la conexión
- Verifica la etiqueta del motor: Confirma que el motor admite conexión delta y cuál es la tensión recomendada.
- Identifica los terminales: Ubica los seis terminales (U1, V1, W1, U2, V2, W2).

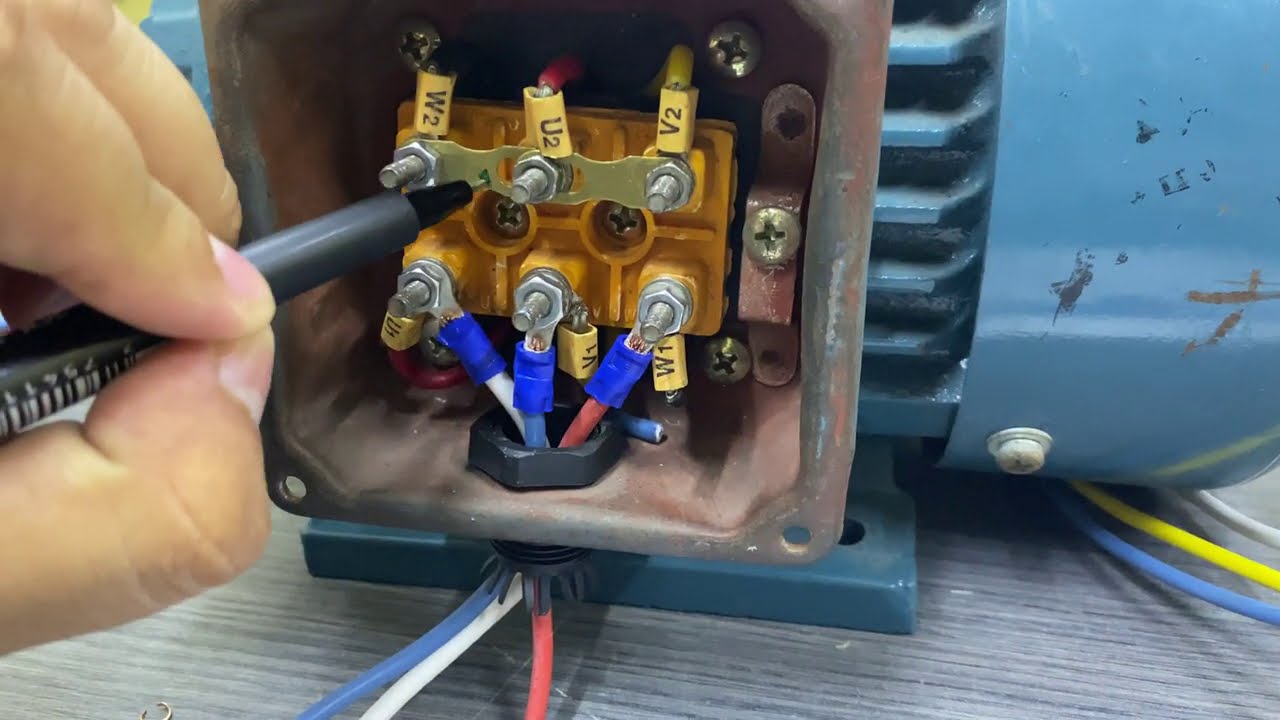

- Une terminales según el esquema delta: Conecta U1 con W2, V1 con U2 y W1 con V2. Esto forma el triángulo cerrado.
- Conecta las líneas de alimentación: Los cables de fase L1, L2 y L3 se conectan a los puntos de unión de los devanados.
- Revisa todas las conexiones: Asegúrate de que estén firmes, sin contactos sueltos o cables expuestos.
- Realiza pruebas de continuidad: Usa un multímetro para confirmar que no hay cortocircuitos entre bobinas.
- Enciende el motor: Observa su funcionamiento inicial y verifica que no haya ruidos extraños ni sobrecalentamiento.
Precauciones durante la conexión
Conectar un motor en delta implica manejar tensiones elevadas, por lo que debes:
- Desconectar la alimentación antes de manipular los terminales
- Usar herramientas aisladas para evitar descargas eléctricas
- Verificar que la instalación cumpla con las normativas locales de seguridad
- No forzar conexiones ni mezclar cables de diferentes fases
Seguir estos consejos evita accidentes y protege el motor y el equipo asociado.
Problemas comunes y cómo solucionarlos en la conexión delta
Incluso con cuidado, pueden surgir inconvenientes al conectar un motor trifásico en delta. Conocer los problemas frecuentes y sus soluciones te ayudará a actuar rápidamente y mantener el motor en buen estado.
Fallo en el arranque o falta de potencia
Si el motor no arranca o presenta baja potencia, puede deberse a:
- Conexiones incorrectas o incompletas en el triángulo
- Fase faltante o mal conectada en la alimentación
- Bobinas dañadas o con cortocircuito interno
Para solucionarlo, revisa minuciosamente las conexiones, verifica la alimentación con un multímetro y realiza pruebas de resistencia en las bobinas.
Calentamiento excesivo y ruidos
Un motor que se calienta demasiado o emite ruidos inusuales puede estar sufriendo:
- Desbalance en la tensión de alimentación
- Fallas mecánicas en el rotor o cojinetes
- Conexiones flojas que generan arcos eléctricos
Es importante detener el motor y revisar cada uno de estos aspectos, ajustando o reemplazando componentes según sea necesario.
Consejos para mantenimiento y seguridad en motores con conexión delta
Mantener un motor trifásico en óptimas condiciones no solo prolonga su vida útil, sino que también garantiza un funcionamiento seguro y eficiente. Aquí algunos consejos específicos para motores conectados en delta.
Revisión periódica de conexiones
Debido a que la conexión delta implica múltiples uniones, es fundamental inspeccionar regularmente que no haya terminales sueltos o corroídos. La vibración y el calor pueden aflojar los conectores con el tiempo, lo que puede causar fallos eléctricos o daños irreversibles.
Monitoreo de temperatura y vibraciones
Utiliza sensores o termómetros para detectar aumentos de temperatura que indiquen sobrecarga o problemas en el bobinado. Asimismo, monitorear las vibraciones puede alertar sobre desalineaciones o desgaste en componentes mecánicos.
Uso adecuado y protección eléctrica
Instala dispositivos de protección, como relés térmicos y fusibles adecuados, para evitar sobrecorrientes. Además, respeta las especificaciones del fabricante en cuanto a tensión y corriente para no forzar el motor más allá de sus límites.
¿Puedo cambiar un motor conectado en estrella a delta sin problemas?
Sí, es posible cambiar la conexión de estrella a delta, pero debes asegurarte de que el motor y la fuente de alimentación soporten la tensión y corriente correspondientes. La conexión delta aplica la tensión completa a cada bobina, lo que aumenta la corriente. Si el motor o el sistema no están diseñados para esto, puede sobrecalentarse o dañarse. Siempre revisa la placa de características y consulta al fabricante si tienes dudas.
¿Qué pasa si conecto un motor trifásico en delta con una alimentación monofásica?
Un motor trifásico conectado en delta y alimentado con monofásica no funcionará correctamente. La falta de una de las fases genera un campo magnético desequilibrado, lo que impide el arranque y puede causar sobrecalentamiento. Para operar un motor trifásico con monofásica se requieren dispositivos especiales, como arrancadores o variadores, que simulen las fases faltantes.
¿La conexión delta consume más energía que la estrella?
La conexión delta puede consumir más corriente debido a que cada bobina recibe la tensión completa, pero esto no significa que sea menos eficiente. De hecho, bajo carga, la conexión delta permite al motor entregar más potencia y trabajar de manera más eficiente. La elección entre delta y estrella depende de la aplicación y las condiciones de operación.
¿Cómo sé si mi motor está conectado en delta sin abrir la caja de terminales?
Una forma práctica es medir la tensión entre los terminales de línea. Si la tensión entre terminales es igual a la tensión nominal del sistema, es probable que esté conectado en delta. Además, puedes revisar la placa del motor, donde suele indicarse el tipo de conexión y los parámetros eléctricos. Sin embargo, para confirmar al 100%, es recomendable inspeccionar físicamente la conexión.
¿Qué sucede si uno de los devanados está dañado en una conexión delta?
Si un devanado presenta un cortocircuito o está abierto, el motor puede presentar un funcionamiento irregular, vibraciones, ruidos y sobrecalentamiento. En una conexión delta, un devanado dañado afecta a todo el circuito, causando desequilibrio y pérdida de potencia. Es vital realizar pruebas de aislamiento y resistencia para detectar y reparar cualquier daño antes de operar el motor.
¿Se puede usar la conexión delta para arrancar motores grandes y luego cambiar a estrella?
Sí, existe un método llamado arranque estrella-delta, donde el motor comienza conectado en estrella para reducir la corriente de arranque y luego cambia a delta para funcionar a plena potencia. Este sistema es común en motores grandes para evitar picos de corriente que pueden dañar la red eléctrica o el propio motor. Requiere un sistema de control específico para realizar el cambio automático.
¿Qué herramientas necesito para realizar una conexión delta correctamente?
Para conectar un motor en delta con seguridad y precisión, necesitas destornilladores aislados, un multímetro para verificar continuidad y tensión, conectores o regletas para unir terminales, cinta aislante o fundas para proteger las conexiones, y equipo de protección personal como guantes aislantes. Contar con estas herramientas te ayudará a evitar errores y garantizar un trabajo seguro.
