Cómo hacer conexión de baterías en serie y paralelo: guía completa paso a paso

¿Alguna vez te has preguntado cómo aumentar la potencia o la duración de tus baterías para un proyecto eléctrico o un sistema de energía renovable? Saber cómo hacer conexión de baterías en serie y paralelo es fundamental para optimizar el rendimiento y adaptarlo a tus necesidades específicas. Desde sistemas solares hasta vehículos eléctricos o equipos portátiles, la forma en que conectes tus baterías puede marcar una gran diferencia.

En esta guía completa paso a paso, descubrirás no solo las diferencias clave entre las conexiones en serie y paralelo, sino también cómo realizarlas correctamente, qué precauciones debes tomar y cómo elegir la mejor configuración para tu aplicación. Aprenderás con ejemplos claros y consejos prácticos para evitar errores comunes y asegurar que tu sistema funcione de manera segura y eficiente.

Si quieres dominar esta habilidad esencial y entender cuándo y por qué usar cada tipo de conexión, sigue leyendo. Aquí te ofrecemos toda la información que necesitas para hacerlo tú mismo, sin complicaciones ni confusiones.

¿Qué es la conexión de baterías en serie y paralelo?

Antes de sumergirnos en el proceso, es vital entender qué significa conectar baterías en serie o en paralelo y qué efectos tiene cada método sobre el voltaje, la corriente y la capacidad total del sistema.

Conexión en serie: aumentando el voltaje

Cuando conectamos baterías en serie, unimos el terminal positivo de una batería con el terminal negativo de la siguiente, formando una cadena. Esta configuración suma el voltaje de cada batería, mientras que la capacidad en amperios-hora (Ah) permanece igual que la de una sola batería.

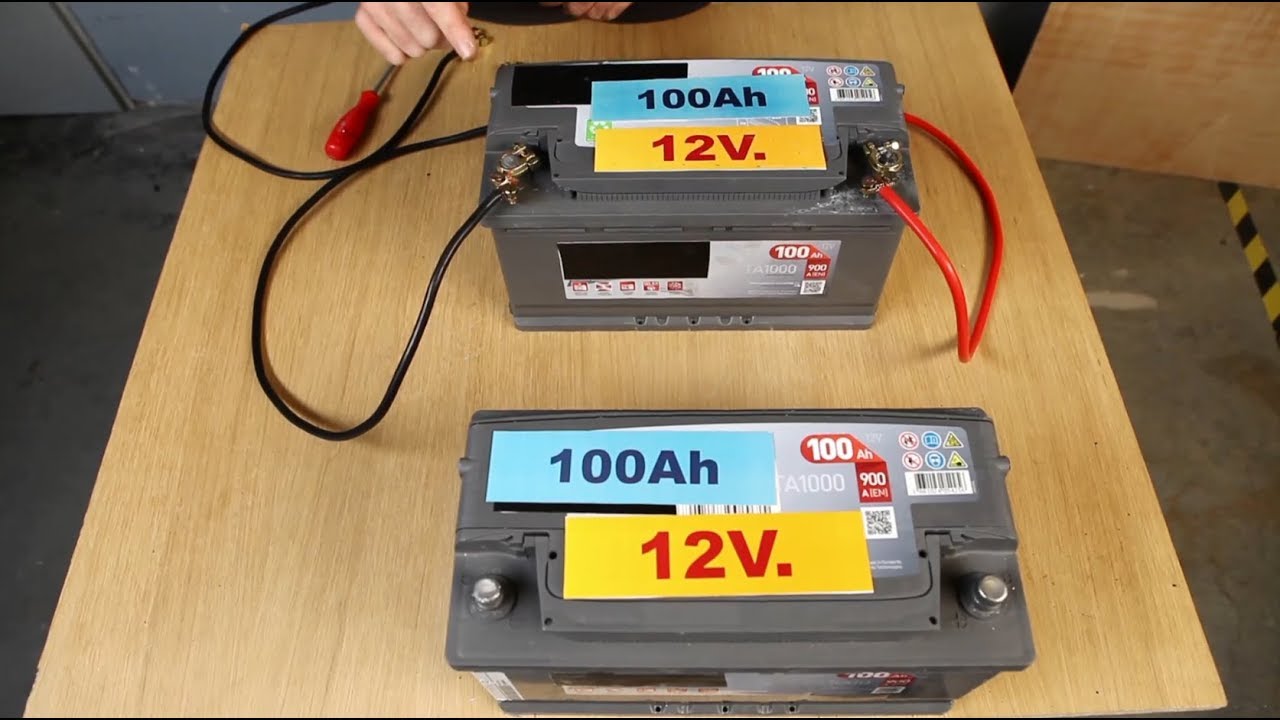

Por ejemplo, si tienes dos baterías de 12 V y 100 Ah conectadas en serie, obtendrás un sistema de 24 V y 100 Ah. Esto es útil cuando necesitas un voltaje mayor para alimentar dispositivos o motores que requieren más tensión.

Un punto importante es que la corriente que fluye a través de las baterías es la misma en toda la cadena, por lo que todas las baterías deben estar en buen estado y tener capacidades similares para evitar desequilibrios y daños.

Conexión en paralelo: aumentando la capacidad

En cambio, al conectar baterías en paralelo, se unen todos los terminales positivos entre sí y todos los terminales negativos entre sí. Esta configuración mantiene el mismo voltaje que una batería individual, pero suma la capacidad total en amperios-hora.

Siguiendo el ejemplo anterior, si conectas dos baterías de 12 V y 100 Ah en paralelo, obtendrás un sistema de 12 V y 200 Ah. Esto significa que el sistema puede suministrar energía durante más tiempo, ideal para aplicaciones que requieren mayor autonomía.

Es fundamental que las baterías conectadas en paralelo tengan características similares para evitar flujos de corriente no deseados entre ellas, lo que puede afectar su vida útil y desempeño.

Materiales y herramientas necesarias para la conexión de baterías

Antes de comenzar con la conexión de baterías en serie o paralelo, es esencial contar con los materiales y herramientas adecuados para garantizar un trabajo seguro y eficiente.

Materiales básicos

• Baterías: Asegúrate de que sean del mismo tipo, voltaje y capacidad para evitar problemas de incompatibilidad.
• Cables de conexión: Utiliza cables de calibre adecuado según la corriente que va a circular. Los cables gruesos reducen la resistencia y el calentamiento.
• Conectores y terminales: Para asegurar conexiones firmes y evitar corrosión o falsos contactos.
• Protecciones: Fusibles o disyuntores para prevenir cortocircuitos y sobrecargas.

Herramientas recomendadas

• Llaves y destornilladores: Para aflojar y apretar los terminales de las baterías.
• Multímetro: Fundamental para medir voltajes y comprobar que las conexiones sean correctas.
• Guantes aislantes y gafas de seguridad: Para protegerte de posibles accidentes eléctricos o derrames de ácido.
• Cinta aislante o termoretráctil: Para aislar las conexiones y evitar contactos accidentales.

Cómo hacer conexión de baterías en serie: paso a paso

Conectar baterías en serie es una técnica sencilla pero que requiere atención al detalle para garantizar que el sistema funcione correctamente y de forma segura.

Preparación y seguridad

Antes de iniciar, asegúrate de que las baterías estén descargadas o con un nivel de carga similar para evitar corrientes de alta intensidad. Usa guantes y gafas de protección para evitar daños por ácido o chispas. Trabaja en un área ventilada y libre de materiales inflamables.

Proceso de conexión en serie

1. Coloca las baterías cerca una de la otra, asegurando que los terminales estén accesibles.
2. Conecta el terminal positivo (+) de la primera batería con el terminal negativo (-) de la segunda batería usando un cable adecuado.
3. Si tienes más de dos baterías, continúa conectando en cadena el positivo de una con el negativo de la siguiente.
4. Los terminales libres (negativo de la primera batería y positivo de la última) serán los puntos de salida del sistema.
5. Verifica con un multímetro que el voltaje total sea la suma de las baterías conectadas.

Consejos para evitar errores comunes

• No conectes baterías de diferentes voltajes o capacidades en serie, pues esto puede causar desequilibrios y daños.
• Asegúrate de que las conexiones estén firmes para evitar chispas o caídas de voltaje.
• Utiliza protecciones como fusibles para prevenir riesgos en caso de cortocircuitos.

Cómo hacer conexión de baterías en paralelo: paso a paso

La conexión en paralelo permite aumentar la capacidad total del banco de baterías manteniendo el voltaje constante, lo que es ideal para aplicaciones que requieren mayor autonomía.

Preparativos y medidas de seguridad

Al igual que en la conexión en serie, trabaja con precaución: usa equipo de protección, asegúrate de que las baterías estén en buen estado y con cargas similares. Evita zonas con poca ventilación para prevenir acumulación de gases.

Proceso para conectar baterías en paralelo

1. Ubica las baterías juntas para facilitar las conexiones.
2. Conecta todos los terminales positivos (+) entre sí usando cables adecuados.
3. Conecta todos los terminales negativos (-) entre sí de la misma manera.
4. Los puntos de salida del sistema serán un terminal positivo y uno negativo cualquiera de la red.
5. Usa un multímetro para comprobar que el voltaje sea igual al de una sola batería y que la capacidad se haya incrementado.

Errores frecuentes y cómo evitarlos

• No mezcles baterías de diferente estado o capacidad, ya que las más fuertes pueden cargar o descargar a las más débiles, reduciendo su vida útil.
• Usa cables de calibre adecuado para soportar la corriente total del sistema.
• Procura que las conexiones estén limpias y firmes para evitar caídas de tensión y corrosión.

Comparación práctica: cuándo usar conexión en serie o paralelo

¿Te preguntas cuál es la mejor opción para tu proyecto? La decisión depende del requerimiento de voltaje y capacidad que necesites.

Aplicaciones típicas de conexión en serie

La conexión en serie es ideal cuando necesitas aumentar el voltaje para alimentar dispositivos o sistemas que trabajan a tensiones superiores a la de una batería individual. Por ejemplo:

• Sistemas de energía solar que requieren 24 V o 48 V.
• Vehículos eléctricos o scooters que necesitan mayor tensión para sus motores.
• Equipos electrónicos que funcionan a voltajes específicos mayores a 12 V.

Esta configuración permite mantener la capacidad constante, por lo que la autonomía dependerá de la capacidad de cada batería individual.

Aplicaciones típicas de conexión en paralelo

Si lo que buscas es aumentar la duración del sistema manteniendo el mismo voltaje, la conexión en paralelo es la opción adecuada. Por ejemplo:

• Bancos de baterías para respaldo eléctrico en casas o equipos.
• Sistemas portátiles que necesitan mayor tiempo de funcionamiento sin cambiar el voltaje.
• Equipos que operan a 12 V pero requieren una corriente prolongada.

En esta configuración, la capacidad se suma, permitiendo mayor autonomía, pero el voltaje se mantiene igual que el de una sola batería.

Combinaciones mixtas para necesidades específicas

En proyectos más complejos, puedes combinar conexiones en serie y paralelo para ajustar tanto el voltaje como la capacidad. Por ejemplo, conectar dos grupos de baterías en serie y luego esos grupos en paralelo, o viceversa.

Esto permite crear sistemas con voltajes altos y capacidades elevadas, adaptándose a demandas específicas de energía. Sin embargo, requiere una planificación cuidadosa y un equilibrio entre las baterías para evitar problemas de rendimiento y seguridad.

Mantenimiento y precauciones al conectar baterías en serie y paralelo

Un buen mantenimiento es clave para prolongar la vida útil de tus baterías y garantizar un funcionamiento seguro y eficiente del sistema.

Inspección periódica y limpieza

Revisa regularmente las conexiones para detectar signos de corrosión, cables flojos o daños en los terminales. Limpia los contactos con un cepillo y una solución adecuada para eliminar óxido o residuos que puedan afectar la conductividad.

Verificación del voltaje y estado de carga

Utiliza un multímetro para medir el voltaje de cada batería individualmente y del sistema completo. Esto ayuda a identificar baterías que puedan estar fallando o desbalanceadas, especialmente en conexiones en serie donde un fallo puede afectar todo el banco.

Precauciones de seguridad

• Evita cortocircuitos y asegúrate de desconectar el sistema antes de hacer cualquier ajuste.
• No mezcles baterías viejas con nuevas para evitar desequilibrios.
• Utiliza siempre fusibles o disyuntores para proteger el sistema.
• Almacena las baterías en un lugar seco y ventilado para evitar acumulación de gases inflamables.

¿Puedo mezclar baterías de diferentes capacidades en una conexión en paralelo?

Es posible, pero no recomendable. Cuando conectas baterías con diferentes capacidades en paralelo, las baterías más grandes intentarán cargar a las más pequeñas, lo que puede causar sobrecarga o descarga excesiva en algunas unidades. Esto reduce la vida útil del banco y puede generar fallos. Lo ideal es usar baterías iguales en capacidad, voltaje y estado para asegurar un funcionamiento equilibrado y seguro.

¿Qué sucede si una batería falla en una conexión en serie?

En una conexión en serie, si una batería falla o se descarga completamente, puede afectar a todo el sistema, ya que la corriente debe pasar por todas las baterías. Esto puede causar una caída en el voltaje total o incluso impedir que el sistema funcione. Además, una batería defectuosa puede sobrecalentarse o dañarse más rápidamente. Por eso es importante monitorear regularmente cada batería y reemplazar las que muestren problemas.

¿Cómo puedo equilibrar las baterías en una conexión en serie?

Para evitar que las baterías se desbalanceen, se pueden usar sistemas de balanceo o igualadores de carga que distribuyen uniformemente la carga entre todas las baterías. Otra práctica es asegurarse de que todas tengan la misma capacidad y nivel de carga al momento de conectar y realizar mantenimientos periódicos. También es recomendable cargar el banco de baterías con un cargador adecuado que controle el voltaje y corriente de forma precisa.

¿Es necesario usar fusibles o protecciones en las conexiones de baterías?

Sí, es muy importante instalar fusibles o disyuntores en los sistemas de baterías, ya sea en serie o paralelo. Estos dispositivos protegen contra cortocircuitos, sobrecargas y posibles daños eléctricos que pueden provocar incendios o explosiones. Deben colocarse cerca de las baterías y dimensionarse según la corriente máxima esperada en el sistema.

¿Puedo aumentar el voltaje y la capacidad simultáneamente conectando baterías en serie y paralelo?

Claro que sí. Esta técnica se llama conexión mixta o en serie-paralelo. Consiste en agrupar baterías en serie para aumentar el voltaje y luego conectar esos grupos en paralelo para aumentar la capacidad. Por ejemplo, dos grupos de dos baterías de 12 V y 100 Ah conectadas en serie (24 V y 100 Ah) y luego estos dos grupos en paralelo, darán un sistema de 24 V y 200 Ah. Es una solución efectiva pero requiere planificación para mantener el equilibrio y la seguridad del sistema.

¿Cómo elegir el calibre adecuado del cable para conectar baterías?

El calibre del cable debe ser suficiente para soportar la corriente máxima que circulará por el sistema sin que se caliente ni cause caídas de tensión significativas. Para conexiones de baterías, generalmente se usan cables de cobre de sección entre 10 y 4 AWG, dependiendo de la corriente y la distancia. Es recomendable consultar tablas específicas o asesorarse para elegir el cable correcto y evitar riesgos eléctricos.

¿Se puede conectar baterías de diferentes tecnologías (por ejemplo, plomo-ácido y litio) en serie o paralelo?

No es aconsejable mezclar baterías de diferentes tecnologías en un mismo banco, ya que tienen características de carga, descarga y voltaje distintas. Esto puede provocar un mal funcionamiento, daños a las baterías y riesgos de seguridad. Si deseas usar diferentes tipos, lo mejor es mantenerlos en sistemas separados y usar dispositivos de gestión adecuados para cada uno.
