Conexión de batería en serie y paralelo: guía completa para optimizar tu energía
¿Alguna vez te has preguntado cómo conectar varias baterías para obtener más potencia o mayor duración? La conexión de batería en serie y paralelo es una técnica fundamental para quienes buscan maximizar el rendimiento energético en sistemas eléctricos, desde instalaciones solares hasta vehículos eléctricos o dispositivos portátiles. Entender cuándo y cómo utilizar cada tipo de conexión puede marcar la diferencia entre un sistema eficiente y uno que no cumple con tus expectativas.
En esta guía completa para optimizar tu energía, exploraremos en detalle qué significa conectar baterías en serie y paralelo, cuáles son sus ventajas y limitaciones, y cómo elegir la configuración adecuada según tus necesidades específicas. Además, te daremos consejos prácticos para realizar estas conexiones de manera segura y efectiva, evitando errores comunes que pueden afectar la vida útil de tus baterías o incluso poner en riesgo tu equipo.
Si estás listo para dominar las conexiones de batería y sacar el máximo provecho a tus fuentes de energía, acompáñanos en este recorrido que despejará todas tus dudas y te ayudará a tomar decisiones informadas.
¿Qué es la conexión de batería en serie?
Conectar baterías en serie significa unir el terminal positivo de una batería con el terminal negativo de la siguiente, formando una cadena. Esta configuración se utiliza principalmente para aumentar el voltaje total del sistema sin cambiar la capacidad (amperios-hora) de las baterías involucradas.
Cómo funciona la conexión en serie

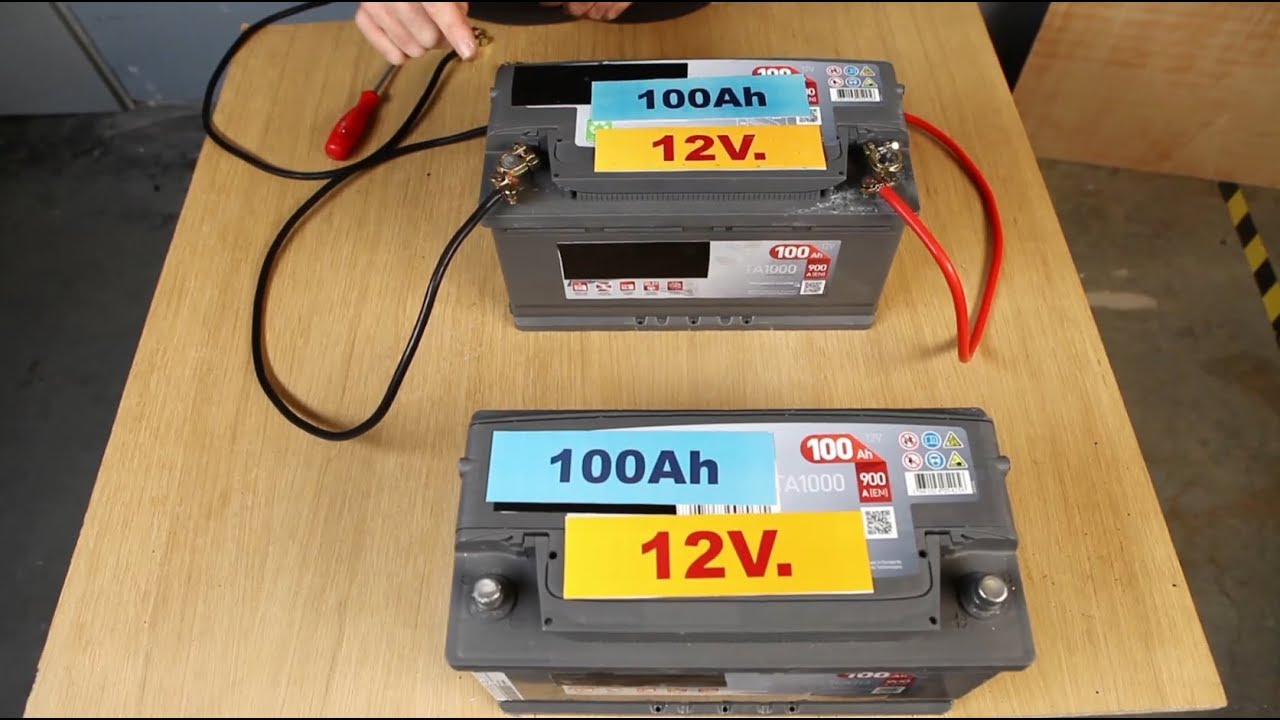

Imagina que tienes dos baterías de 12 voltios y 100 amperios-hora cada una. Si las conectas en serie, la tensión se suma, resultando en un sistema de 24 voltios, pero la capacidad sigue siendo 100 amperios-hora. Esto es útil cuando necesitas alimentar dispositivos o sistemas que requieren un voltaje mayor al que ofrece una sola batería.
La corriente que fluye a través de las baterías es la misma en toda la cadena, por lo que es fundamental que todas las baterías tengan características similares para evitar desequilibrios que puedan dañarlas.
Ventajas y aplicaciones prácticas
- Incremento de voltaje: Ideal para sistemas que requieren voltajes elevados, como algunos inversores o motores eléctricos.
- Facilidad de implementación: Solo necesitas conectar los terminales en secuencia, lo que simplifica la instalación.
- Compatibilidad: Se puede usar con baterías de diferentes capacidades, aunque no es lo más recomendable.
Por ejemplo, en un sistema de energía solar que utiliza un inversor de 24V, conectar dos baterías de 12V en serie es una solución práctica para alcanzar el voltaje necesario sin cambiar la capacidad de almacenamiento.
Precauciones y aspectos a considerar
Un punto clave al conectar baterías en serie es asegurarse de que todas tengan el mismo estado de carga y características similares. Si una batería está en mal estado o tiene menor capacidad, puede generar un desequilibrio que afecte la duración y eficiencia del sistema.
Además, la resistencia interna de cada batería influye en la distribución de la corriente, por lo que es recomendable realizar mantenimientos periódicos y monitorear el voltaje de cada unidad para evitar problemas.
¿Qué es la conexión de batería en paralelo?
La conexión de batería en paralelo consiste en unir todos los terminales positivos entre sí y todos los terminales negativos entre sí. Esta configuración permite aumentar la capacidad total del sistema sin modificar el voltaje.
Cómo funciona la conexión en paralelo
Siguiendo el ejemplo anterior, si conectas dos baterías de 12 voltios y 100 amperios-hora en paralelo, el voltaje se mantiene en 12 voltios, pero la capacidad total se suma, alcanzando 200 amperios-hora. Esto se traduce en una mayor autonomía para alimentar tus dispositivos o sistemas.
En este caso, la corriente que puede suministrar el banco de baterías es la suma de las corrientes individuales, lo que es especialmente útil para aplicaciones que requieren alta demanda energética durante períodos prolongados.
Ventajas y aplicaciones prácticas
- Aumento de capacidad: Permite ampliar la duración del sistema sin necesidad de incrementar el voltaje.
- Flexibilidad: Ideal para sistemas que operan a un voltaje fijo pero necesitan mayor almacenamiento, como sistemas de respaldo o vehículos eléctricos.
- Redundancia: Si una batería falla, las demás pueden seguir suministrando energía, aunque con menor capacidad.
Un ejemplo típico es un sistema de respaldo en un hogar, donde se requiere mantener un voltaje estable (por ejemplo, 12V) pero con suficiente capacidad para alimentar equipos durante cortes prolongados.
Precauciones y aspectos a considerar
Al conectar baterías en paralelo, es importante que todas tengan el mismo voltaje y nivel de carga para evitar corrientes de circulación que puedan dañarlas. Además, el cableado debe ser simétrico para asegurar que cada batería aporte de manera equilibrada.
El uso de fusibles o dispositivos de protección en cada rama es recomendable para evitar sobrecorrientes y posibles cortocircuitos. También es aconsejable realizar revisiones periódicas para detectar diferencias de voltaje entre baterías.
Diferencias clave entre conexión en serie y paralelo
Para tomar la mejor decisión sobre cómo conectar tus baterías, es esencial entender las diferencias fundamentales entre ambas configuraciones y cómo impactan en el rendimiento de tu sistema.
Voltaje y capacidad
- Serie: El voltaje total es la suma de las baterías, mientras que la capacidad permanece igual.
- Paralelo: El voltaje se mantiene constante, pero la capacidad total se suma.
Esto significa que si necesitas más voltaje para tu equipo, la conexión en serie es la opción adecuada. Si en cambio buscas prolongar el tiempo de uso sin aumentar la tensión, la conexión en paralelo es la indicada.
Corriente y distribución de carga
En serie, la corriente que pasa por todas las baterías es la misma, por lo que una batería débil puede afectar al conjunto. En paralelo, la corriente se reparte entre las baterías, lo que puede ayudar a equilibrar la carga, aunque también puede generar corrientes internas si no están bien equilibradas.
Riesgos y mantenimiento
La conexión en serie requiere más atención para mantener las baterías equilibradas, ya que una falla puede comprometer todo el sistema. La conexión en paralelo ofrece más tolerancia a fallas individuales, pero demanda un cableado más cuidadoso y protección adicional.
Cómo elegir la mejor configuración para tu sistema
Decidir entre conexión de batería en serie y paralelo depende de varios factores relacionados con tus necesidades energéticas y el tipo de equipo que alimentas.
Evaluar los requerimientos de voltaje y capacidad
Primero, identifica el voltaje que requiere tu sistema. Por ejemplo, si usas un inversor que funciona a 24V, necesitarás conectar baterías en serie para alcanzar ese voltaje. Si el equipo opera a 12V pero quieres aumentar la duración, la conexión en paralelo es más adecuada.
Además, considera la capacidad necesaria para cubrir tus demandas energéticas. Para un consumo elevado y prolongado, aumentar la capacidad con paralelo es recomendable, mientras que para equipos que requieren voltajes específicos, la serie es la solución.
Analizar el espacio y el presupuesto
Conectar baterías en paralelo puede requerir más espacio y un cableado más complejo, mientras que la conexión en serie es más compacta pero puede implicar costos adicionales en mantenimiento y monitoreo. Evalúa cuál opción se adapta mejor a tus posibilidades y espacio disponible.
Considerar la seguridad y el mantenimiento
Ambas configuraciones necesitan cuidados específicos, pero la conexión en paralelo demanda más atención en la protección contra sobrecorrientes. Si no cuentas con experiencia, puede ser útil asesorarte con un profesional para evitar riesgos y prolongar la vida útil de tus baterías.
Consejos prácticos para realizar conexiones seguras y eficientes
Una conexión correcta no solo optimiza la energía sino que también previene daños y accidentes. Aquí te dejamos algunas recomendaciones clave para conectar tus baterías en serie o paralelo con confianza.
Usa cables adecuados y conexiones firmes
Selecciona cables con el calibre adecuado para soportar la corriente que manejará el sistema. Las conexiones deben estar limpias, sin corrosión y firmemente apretadas para evitar pérdidas de energía y posibles chispazos.
Equilibra las baterías y monitorea su estado
Procura que las baterías tengan características similares y estén al mismo nivel de carga antes de conectarlas. Utiliza dispositivos de monitoreo para controlar voltaje y corriente, y realiza mantenimientos periódicos para detectar problemas a tiempo.
Incorpora protecciones eléctricas
- Fusibles o disyuntores para evitar sobrecorrientes.
- Interruptores para desconectar el sistema cuando sea necesario.
- Dispositivos de protección contra sobrecarga y descarga profunda.
Estas medidas garantizan un funcionamiento seguro y prolongan la vida útil de tus baterías.
¿Puedo mezclar baterías de diferentes capacidades o marcas en una conexión en serie o paralelo?
Es posible, pero no recomendable. Mezclar baterías con diferentes capacidades, estados de carga o marcas puede causar desequilibrios en el sistema, lo que afecta la eficiencia y puede dañar las baterías más débiles. Lo ideal es usar baterías iguales en características y edad para asegurar un rendimiento óptimo y prolongar la vida útil.
¿Qué sucede si una batería falla en una conexión en serie?
En una conexión en serie, si una batería falla o se descarga completamente, puede interrumpir el flujo de corriente en todo el sistema, afectando el rendimiento general. Además, puede generar sobrecarga en las demás baterías, lo que acelera su desgaste. Por eso, es fundamental monitorear cada batería y reemplazar las que presenten problemas.
¿Cómo sé si necesito aumentar el voltaje o la capacidad en mi sistema?
Depende de los requisitos de tus dispositivos y el tiempo que deseas que funcionen sin recargar. Si tus equipos necesitan un voltaje específico mayor al de una batería individual, debes aumentar el voltaje con conexiones en serie. Si quieres que la batería dure más tiempo alimentando tus equipos, aumenta la capacidad con conexiones en paralelo.
¿Es necesario utilizar un balanceador de baterías en conexiones en serie?
Sí, especialmente en sistemas con múltiples baterías en serie. Un balanceador ayuda a mantener el mismo nivel de carga en todas las baterías, evitando que algunas se sobrecarguen o descarguen en exceso. Esto mejora la eficiencia y prolonga la vida útil del banco de baterías.
¿Puedo cambiar de una conexión en serie a paralelo fácilmente?
No es recomendable hacer cambios frecuentes entre conexiones en serie y paralelo sin una planificación adecuada, ya que cada configuración afecta el voltaje y la capacidad del sistema. Si necesitas cambiar la configuración, asegúrate de entender cómo afectará a tus dispositivos y realiza las conexiones con seguridad para evitar daños.
¿Qué tipo de mantenimiento requieren las conexiones en paralelo?
Las conexiones en paralelo necesitan revisiones periódicas para asegurar que todas las baterías estén equilibradas y que no haya corrientes de circulación entre ellas. También es importante verificar que las conexiones estén firmes y limpias, y proteger el sistema con fusibles para evitar sobrecorrientes que puedan dañar las baterías.
¿Cuál es la mejor opción para un sistema solar residencial?
Depende de la configuración de tu sistema y tus necesidades energéticas. Generalmente, se combinan ambas conexiones: se conectan varias baterías en serie para alcanzar el voltaje requerido y luego varios de estos bancos en paralelo para aumentar la capacidad. Esta configuración híbrida permite optimizar el rendimiento y la autonomía del sistema.
