Cómo Conectar Baterías en Serie o Paralelo: Guía Completa y Fácil
¿Alguna vez te has preguntado cómo conectar baterías para obtener más potencia o duración? Ya sea que estés armando un sistema de energía para un proyecto solar, un vehículo eléctrico o simplemente quieras mejorar el rendimiento de tus dispositivos, entender cómo conectar baterías en serie o paralelo es fundamental. Estas dos configuraciones básicas pueden parecer sencillas, pero tienen implicaciones importantes en el voltaje, la capacidad y la seguridad de tu sistema.
En esta guía completa y fácil, te llevaremos paso a paso por todo lo que necesitas saber para conectar baterías correctamente. Exploraremos las diferencias clave entre conexión en serie y en paralelo, sus aplicaciones prácticas, precauciones esenciales y consejos para sacar el máximo provecho de tus baterías. Al final, tendrás la confianza para diseñar y montar tu banco de baterías según tus necesidades específicas, evitando errores comunes y prolongando la vida útil de tus equipos.
¿Qué Significa Conectar Baterías en Serie o en Paralelo?
Antes de entrar en detalles técnicos, es importante entender qué implica cada tipo de conexión y cómo afectan las características eléctricas del sistema.
Conexión en Serie: Aumentando el Voltaje
Cuando conectas baterías en serie, unes el terminal positivo de una batería con el terminal negativo de la siguiente. Esto provoca que el voltaje total sea la suma de los voltajes individuales, mientras que la capacidad (medida en amperios-hora, Ah) se mantiene igual a la de una sola batería.

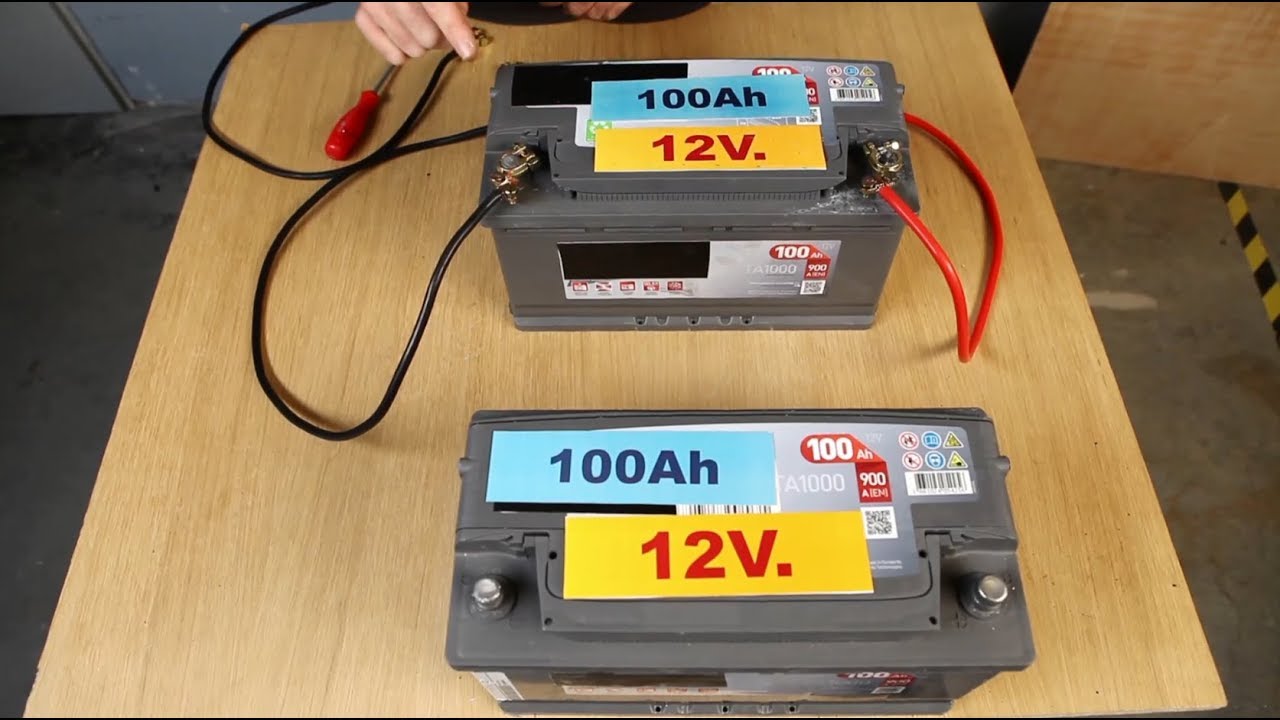

Por ejemplo, si tienes dos baterías de 12 V y 100 Ah conectadas en serie, el sistema resultante tendrá un voltaje total de 24 V pero mantendrá los 100 Ah de capacidad. Esto es útil cuando tu dispositivo o sistema requiere un voltaje más alto para funcionar correctamente.
Conexión en Paralelo: Aumentando la Capacidad
En la conexión en paralelo, todos los terminales positivos se unen entre sí, al igual que todos los terminales negativos. En este caso, el voltaje del sistema se mantiene igual al de una sola batería, pero la capacidad total es la suma de las capacidades individuales.
Si conectas dos baterías de 12 V y 100 Ah en paralelo, el sistema seguirá siendo de 12 V, pero ahora tendrás 200 Ah de capacidad, lo que se traduce en una mayor duración antes de necesitar recarga. Esta configuración es ideal cuando necesitas prolongar el tiempo de uso sin aumentar el voltaje.
Ventajas y Desventajas de Conectar Baterías en Serie o Paralelo
Elegir entre serie o paralelo depende de lo que busques optimizar: voltaje o capacidad. Pero, ¿qué otros factores deberías considerar?
Pros y Contras de la Conexión en Serie
- Ventajas: Incrementa el voltaje, lo que puede ser necesario para ciertos equipos eléctricos o para reducir pérdidas en largas distancias.
- Desventajas: Si una batería falla, puede afectar todo el sistema. Además, las baterías deben tener características muy similares para evitar desequilibrios.
Por ejemplo, si una batería en una serie de cuatro no está cargando bien, la eficiencia total se ve comprometida y puede reducirse la vida útil del banco completo.
Pros y Contras de la Conexión en Paralelo
- Ventajas: Aumenta la capacidad total, prolongando el tiempo de uso sin cambiar el voltaje. Es más tolerante a pequeñas diferencias entre baterías.
- Desventajas: Aumenta la corriente total, lo que requiere cables y fusibles adecuados para manejar esa corriente sin riesgos.
Un ejemplo práctico es en sistemas de respaldo donde la duración es crítica, pero el equipo solo acepta un voltaje fijo.
Cómo Conectar Baterías en Serie: Paso a Paso
Si decides que necesitas aumentar el voltaje, conectar baterías en serie es la opción. Aquí te explicamos cómo hacerlo con seguridad y eficacia.
Materiales y Herramientas Necesarias
- Baterías del mismo tipo, capacidad y estado de carga similar.
- Cables de conexión con el calibre adecuado para la corriente.
- Llaves o herramientas para asegurar las conexiones.
- Guantes y gafas de seguridad para protección personal.
Proceso de Conexión en Serie
- Identifica los terminales positivo (+) y negativo (–) en cada batería.
- Conecta el terminal positivo de la primera batería al terminal negativo de la segunda batería.
- Repite el proceso si tienes más baterías, siempre conectando positivo con negativo consecutivamente.
- Los terminales libres al inicio y final del conjunto serán los terminales de salida: el negativo del primer batería y el positivo del último.
- Verifica que todas las conexiones estén firmes y sin corrosión.
Es fundamental asegurarte que las baterías estén en el mismo nivel de carga antes de conectarlas para evitar corrientes internas que puedan dañarlas.
Consejos para Mantener la Seguridad y el Rendimiento
No olvides usar fusibles o interruptores adecuados para proteger el sistema. Además, monitorea regularmente el voltaje de cada batería para detectar desequilibrios y evitar sobrecargas.
Cómo Conectar Baterías en Paralelo: Guía Práctica
Cuando lo que buscas es aumentar la capacidad sin cambiar el voltaje, la conexión en paralelo es tu mejor aliada. Aquí te contamos cómo hacerla correctamente.
Preparación y Precauciones Iniciales
Al igual que con la serie, asegúrate que todas las baterías sean iguales en tipo y estado. Las diferencias pueden causar que una batería se descargue más rápido o se dañe.
Pasos para la Conexión en Paralelo
- Une todos los terminales positivos entre sí usando cables adecuados.
- Haz lo mismo con todos los terminales negativos.
- Los puntos donde unes los terminales positivos y negativos serán las conexiones de salida para el sistema.
- Revisa que las conexiones sean firmes y que los cables soporten la corriente total del banco.
Por ejemplo, si conectas cuatro baterías de 12 V y 100 Ah en paralelo, el sistema será de 12 V pero con una capacidad total de 400 Ah, ideal para alimentar cargas por más tiempo.
Consideraciones para un Banco de Baterías en Paralelo
Es importante equilibrar las baterías periódicamente y utilizar cables simétricos para evitar que una batería se cargue o descargue antes que las demás. Esto mejora la eficiencia y prolonga la vida útil.
Errores Comunes y Cómo Evitarlos al Conectar Baterías
Conectar baterías puede parecer sencillo, pero pequeños errores pueden resultar en daños costosos o peligrosos. Aquí te contamos los más frecuentes y cómo evitarlos.
Mezclar Baterías de Diferentes Tipos o Estados
Uno de los errores más comunes es combinar baterías con diferentes capacidades, edades o químicas. Esto genera desequilibrios de carga y puede reducir la vida útil o incluso causar fallas.
Para evitarlo, siempre utiliza baterías iguales y, si es posible, nuevas o con similar historial de uso.
Usar Cables o Conectores Inadecuados
Si los cables son demasiado delgados o las conexiones flojas, pueden generar caídas de voltaje, sobrecalentamientos y riesgos de incendio. Usa cables con el calibre recomendado para la corriente que manejará el sistema y asegúrate de que las conexiones estén firmes.
Olvidar la Protección del Sistema
Fusibles, interruptores y sistemas de monitoreo son esenciales para proteger tus baterías y equipos conectados. No instalarlos puede llevar a cortocircuitos o daños irreparables.
Mantenimiento y Cuidados para Bancos de Baterías en Serie o Paralelo
Una vez que tu banco de baterías está conectado, mantenerlo en buen estado es clave para garantizar su rendimiento y duración.
Monitoreo Regular
Mide el voltaje y la corriente periódicamente para detectar anomalías. En sistemas en serie, verifica el voltaje de cada batería individualmente para identificar desequilibrios.
Limpieza y Revisión de Conexiones
La corrosión en terminales es una causa común de mal funcionamiento. Limpia las conexiones con una solución adecuada y asegúrate de que estén bien apretadas.
Carga y Descarga Correctas
Evita descargar completamente las baterías y usa cargadores compatibles que regulen la carga para no sobrecargarlas. Esto ayuda a prolongar su vida útil.
¿Puedo mezclar baterías nuevas con usadas al conectarlas en serie o paralelo?
No es recomendable mezclar baterías nuevas con usadas, ya que las diferencias en capacidad y estado pueden causar desequilibrios, sobrecargas o descargas profundas en algunas baterías. Esto reduce la eficiencia del banco y puede dañar las baterías más rápido. Lo ideal es que todas las baterías tengan características similares para asegurar un rendimiento uniforme y prolongar la vida útil del conjunto.
¿Qué pasa si conecto baterías de diferentes voltajes en serie?
Conectar baterías de diferentes voltajes en serie puede ser peligroso y no se recomienda. El voltaje total será la suma de cada batería, pero las baterías con menor voltaje podrían descargarse o sobrecargarse, causando daños o riesgos de seguridad. Para evitar problemas, siempre usa baterías con el mismo voltaje y capacidad.
¿Cómo sé qué tipo de conexión es mejor para mi sistema solar?
Depende de la tensión que requiera tu inversor o sistema y la duración deseada. Si necesitas un voltaje mayor, conecta las baterías en serie. Si buscas aumentar la capacidad y prolongar el tiempo de uso sin cambiar el voltaje, conecta en paralelo. En muchos casos, se combinan ambas configuraciones para optimizar voltaje y capacidad.
¿Qué precauciones debo tomar al manipular baterías para conectar en serie o paralelo?
Usa siempre guantes y gafas de seguridad para evitar contacto con ácido o chispas. Trabaja en un área ventilada y desconecta cualquier carga antes de manipular las conexiones. Además, asegúrate de que las baterías estén descargadas o en estado seguro para evitar cortocircuitos o accidentes.
¿Es necesario balancear las baterías en un banco conectado en serie?
Sí, el balanceo es muy importante para mantener la salud de las baterías conectadas en serie. El balanceo asegura que cada batería tenga un nivel de carga similar, evitando que alguna se sobrecargue o descargue demasiado. Esto se puede hacer con dispositivos específicos llamados balanceadores o mediante mantenimiento y monitoreo constante.
¿Puedo aumentar el voltaje y la capacidad conectando baterías en serie y paralelo a la vez?
Sí, es común combinar conexiones en serie y paralelo para crear bancos de baterías que aumenten tanto el voltaje como la capacidad. Por ejemplo, puedes conectar dos grupos de baterías en serie para obtener mayor voltaje y luego unir esos grupos en paralelo para sumar la capacidad. Sin embargo, es fundamental que todas las baterías sean iguales y que las conexiones estén bien realizadas para evitar problemas.
¿Qué tipo de cable debo usar para conectar baterías en paralelo?
El cable debe tener un calibre adecuado para soportar la corriente máxima que pasará por el sistema. Usar cables demasiado delgados puede causar calentamiento y pérdida de energía. Además, para conexiones en paralelo, es importante que los cables sean simétricos y de la misma longitud para asegurar una distribución uniforme de la corriente entre las baterías.
