Cómo se mide la tensión eléctrica: Guía completa paso a paso
¿Alguna vez te has preguntado cómo se mide la tensión eléctrica en un circuito o en tu hogar? La tensión eléctrica, también conocida como voltaje, es una de las magnitudes fundamentales en electricidad que indica la diferencia de potencial entre dos puntos. Medirla correctamente es esencial para diagnosticar problemas, realizar instalaciones seguras o simplemente entender cómo funcionan los dispositivos eléctricos que usamos a diario.
En esta guía completa sobre cómo se mide la tensión eléctrica, te acompañaremos paso a paso desde los conceptos básicos hasta las técnicas prácticas con herramientas comunes. Aprenderás qué dispositivos usar, cómo conectar un multímetro o un voltímetro, y qué precauciones tomar para evitar accidentes. Además, exploraremos las diferencias entre corriente continua y alterna, y cómo estas afectan la medición.
Si quieres dominar la medición de la tensión eléctrica y sentirte seguro al hacerlo, este artículo te será de gran ayuda. Descubrirás consejos útiles, ejemplos claros y respuestas a las dudas más frecuentes que surgen al medir voltajes. ¿Listo para comenzar? Vamos a ello.
¿Qué es la tensión eléctrica y por qué es importante medirla?
Antes de aprender cómo se mide la tensión eléctrica, es fundamental entender qué es y por qué debemos medirla. La tensión eléctrica o voltaje es la fuerza que impulsa a los electrones a moverse a través de un conductor, creando una corriente eléctrica. Se mide en voltios (V) y representa la diferencia de potencial entre dos puntos.
Concepto básico de tensión eléctrica
Imagina la tensión eléctrica como la presión del agua en una manguera. Cuanta más presión haya, mayor será la fuerza que impulsa el agua a salir. De manera similar, un voltaje alto significa que existe una mayor fuerza que puede mover electrones a través de un circuito.
Esta diferencia de potencial es lo que hace posible que los dispositivos eléctricos funcionen, desde una simple lámpara hasta una computadora. Sin tensión, no habría movimiento de electrones ni energía eléctrica.
Importancia de medir la tensión eléctrica
Medir la tensión eléctrica es vital por varias razones:
- Seguridad: Saber el voltaje ayuda a prevenir accidentes eléctricos, especialmente cuando se trabaja con instalaciones de alto voltaje.
- Diagnóstico: Detectar si un circuito tiene la tensión correcta permite identificar fallos o problemas.
- Optimización: Garantizar que los dispositivos reciban la tensión adecuada evita daños y mejora su rendimiento.
Por ejemplo, si un electrodoméstico no funciona correctamente, medir la tensión en sus terminales puede indicar si el problema está en la alimentación eléctrica o en el propio aparato.
Herramientas necesarias para medir la tensión eléctrica
Para medir la tensión eléctrica, existen diversas herramientas que varían en complejidad y precisión. La elección depende del tipo de medición que quieras hacer y del entorno en el que te encuentres.
Multímetro digital o analógico

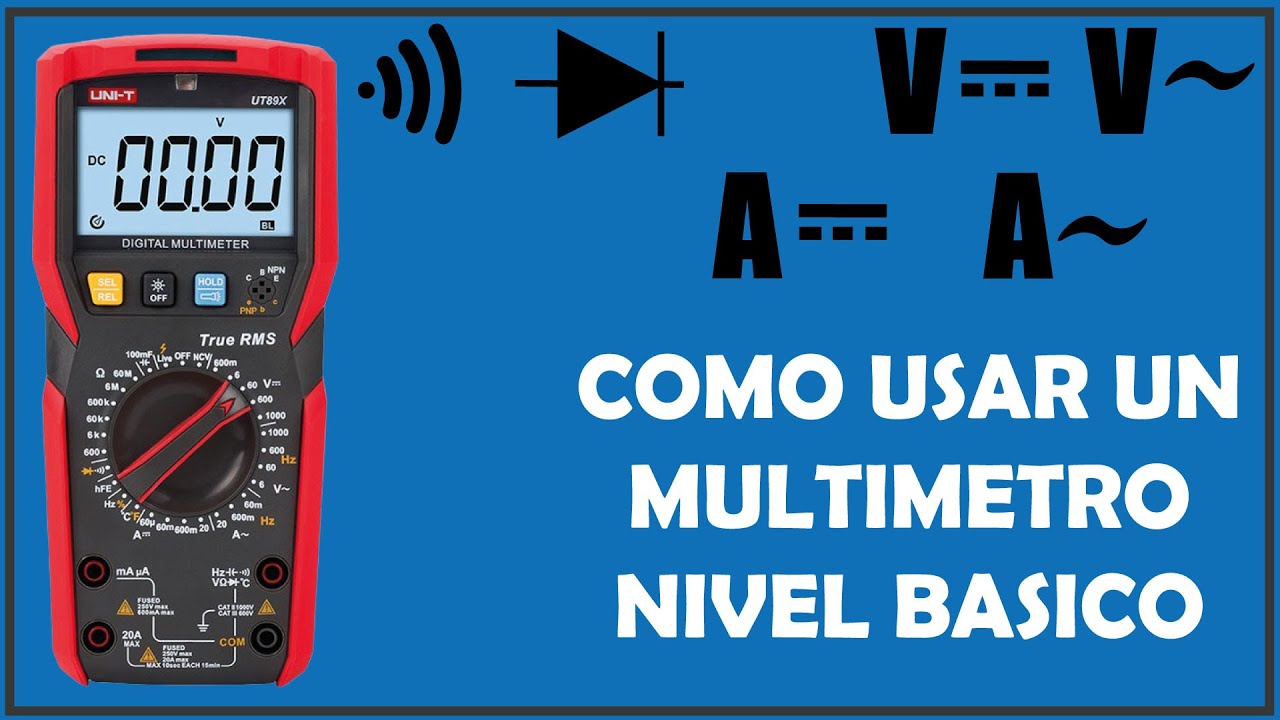

El multímetro es el instrumento más común y versátil para medir tensión eléctrica. Puede ser digital, con una pantalla que muestra el valor numérico, o analógico, con una aguja que indica el voltaje en una escala.
Para medir tensión, el multímetro se configura en la función de voltios (V), eligiendo corriente continua (DC) o alterna (AC) según el tipo de circuito.
Voltímetro específico
El voltímetro es un dispositivo diseñado exclusivamente para medir tensión. Suele ser más simple que un multímetro y se utiliza en aplicaciones específicas donde solo interesa conocer el voltaje.
Pinzas amperimétricas con función voltímetro
Algunas pinzas amperimétricas modernas incluyen la función de medir tensión, lo que permite realizar mediciones sin contacto directo o en espacios difíciles.
Estas herramientas son especialmente útiles en instalaciones industriales o en sistemas eléctricos complejos.
Preparación para medir la tensión eléctrica
Antes de conectar cualquier instrumento, es crucial preparar el entorno y tomar ciertas precauciones para garantizar una medición segura y precisa.
Identificar el tipo de tensión: continua o alterna
La tensión puede ser de corriente continua (DC), como la que suministran las baterías, o de corriente alterna (AC), que es la que llega a los hogares y la mayoría de los aparatos eléctricos. Saber qué tipo de tensión vas a medir es esencial para configurar correctamente el multímetro.
Si mides AC con el multímetro en modo DC, el resultado será erróneo y viceversa.
Revisar y preparar el multímetro
Antes de usar el multímetro, comprueba que las puntas de prueba estén en buen estado y conectadas en los puertos correctos: la punta negra generalmente va en el puerto común (COM) y la roja en el puerto marcado para voltaje (V).
Selecciona el rango adecuado para la medición. Si no estás seguro del voltaje esperado, comienza con el rango más alto y luego reduce para obtener una lectura más precisa.
Medidas de seguridad básicas
La electricidad puede ser peligrosa. Algunas recomendaciones clave son:
- Usar guantes aislantes si trabajas con voltajes elevados.
- No tocar las puntas de prueba mientras están conectadas al circuito.
- Asegurarte de que el área esté seca y libre de materiales conductores.
- Trabajar con una mano para evitar que la corriente pase por el pecho en caso de accidente.
Estas precauciones te ayudarán a evitar choques eléctricos y daños al equipo.
Pasos prácticos para medir la tensión eléctrica
Ahora que tienes la teoría y las herramientas listas, veamos cómo medir la tensión eléctrica paso a paso de manera práctica.
Medición en corriente continua (DC)
Para medir tensión continua, por ejemplo en una batería, sigue estos pasos:
- Configura el multímetro en modo DC voltios (símbolo “V” con una línea recta).
- Conecta la punta negra al terminal negativo (o común) de la batería o circuito.
- Conecta la punta roja al terminal positivo.
- Lee el valor que aparece en la pantalla. Ese es el voltaje entre los dos puntos.
Por ejemplo, una batería AA suele tener un voltaje cercano a 1.5 V. Si obtienes un valor mucho menor, puede estar descargada.
Medición en corriente alterna (AC)
Para medir la tensión en tomas de corriente domésticas o circuitos de corriente alterna:
- Selecciona el modo AC voltios en el multímetro (símbolo “V” con una línea ondulada).
- Introduce con cuidado las puntas de prueba en los puntos a medir (por ejemplo, los contactos del enchufe).
- Lee el valor mostrado. En muchos países, el voltaje estándar es de 110 V o 220 V.
Es importante no tocar las puntas mientras están conectadas para evitar descargas eléctricas.
Interpretación de los resultados
Los valores obtenidos deben compararse con las especificaciones del circuito o dispositivo. Un voltaje significativamente diferente puede indicar problemas como:
- Conexiones sueltas o dañadas
- Fallas en el suministro eléctrico
- Componentes defectuosos
Si la medición es cero o muy baja donde debería haber voltaje, puede que el circuito esté abierto o apagado.
Errores comunes y cómo evitarlos al medir tensión eléctrica
Medir tensión puede parecer sencillo, pero hay errores frecuentes que pueden llevar a resultados incorrectos o situaciones peligrosas.
Confundir corriente con tensión
Uno de los errores más habituales es intentar medir corriente (amperios) con la configuración de voltaje o viceversa. Esto puede dañar el multímetro o generar lecturas erróneas. Siempre verifica que el multímetro esté en el modo adecuado antes de conectar las puntas.
Uso incorrecto de los rangos del multímetro
Si seleccionas un rango muy bajo para un voltaje alto, el multímetro puede sobrecargarse o mostrar un error. Por eso es recomendable empezar con un rango alto y luego ir ajustando hacia abajo para obtener una lectura más precisa.
Conexión de puntas invertida
En tensión continua, invertir las puntas puede mostrar un valor negativo, lo cual no es un error, sino la indicación de polaridad invertida. Sin embargo, en corriente alterna, la polaridad no afecta la medición.
Medir sin precauciones de seguridad
No usar equipo aislante, trabajar con las manos mojadas o sin desconectar la alimentación en ciertos casos puede ser peligroso. Siempre respeta las medidas de seguridad para evitar accidentes.
Aplicaciones prácticas de la medición de tensión eléctrica
Medir la tensión eléctrica tiene múltiples usos en la vida cotidiana y en el ámbito profesional.
Diagnóstico de electrodomésticos
Si un electrodoméstico no enciende o funciona mal, medir el voltaje en sus conexiones puede ayudar a determinar si el problema está en la alimentación o en el propio dispositivo. Por ejemplo, un refrigerador que no recibe el voltaje correcto podría no encender el compresor.
Instalaciones eléctricas residenciales
Durante la instalación o mantenimiento de una casa, es fundamental medir la tensión para verificar que los circuitos estén correctamente alimentados y que no haya problemas con la red eléctrica.
Proyectos de electrónica y bricolaje
Si te gusta armar circuitos o dispositivos electrónicos, medir la tensión te permite controlar que las fuentes de alimentación y componentes funcionen dentro de los parámetros adecuados.
¿Puedo medir la tensión eléctrica sin un multímetro?
En general, el multímetro es la herramienta más accesible y precisa para medir tensión. Sin embargo, existen dispositivos específicos como voltímetros o comprobadores de tensión sin contacto que pueden indicar si hay voltaje presente, aunque no dan un valor exacto. Para mediciones precisas y seguras, un multímetro es la mejor opción.
¿Qué diferencia hay entre medir tensión en corriente continua y alterna?
La principal diferencia está en la naturaleza del voltaje. En corriente continua (DC), el voltaje es constante y tiene polaridad fija, por lo que las puntas del multímetro deben conectarse respetando positivo y negativo. En corriente alterna (AC), el voltaje varía periódicamente y no tiene polaridad fija, por lo que la conexión de las puntas no afecta la lectura. Además, debes configurar el multímetro en el modo correspondiente para obtener resultados correctos.
¿Qué hago si el multímetro no muestra ningún valor al medir tensión?
Primero, verifica que el multímetro esté encendido y configurado correctamente. Asegúrate de que las puntas estén conectadas en los puertos correctos y en buen estado. Luego, comprueba que el circuito o dispositivo que estás midiendo esté energizado. Si todo está en orden y aún no hay lectura, puede que el circuito esté abierto o sin tensión.
¿Es peligroso medir la tensión eléctrica en casa?
Medir tensión eléctrica puede ser seguro si se siguen las precauciones básicas: usar herramientas adecuadas, no tocar las puntas de prueba mientras están conectadas, trabajar en un área seca y, si es posible, desconectar la alimentación antes de hacer conexiones. Si no te sientes cómodo o no tienes experiencia, es mejor pedir ayuda a un profesional.
¿Cómo saber si un multímetro está midiendo correctamente la tensión?
Una forma sencilla es medir una fuente de tensión conocida, como una pila o batería cuyo voltaje sea conocido (por ejemplo, 1.5 V o 9 V). Si el multímetro muestra un valor cercano, está funcionando bien. También puedes comparar la lectura con otro multímetro o con un voltímetro para confirmar.
¿Puedo medir la tensión de un enchufe directamente sin peligro?
Sí, pero siempre con las debidas precauciones. Asegúrate de usar un multímetro con puntas aisladas, seleccionar el rango y modo correcto (AC voltios) y no tocar las puntas mientras están conectadas. Si tienes dudas, es mejor consultar a un electricista para evitar riesgos.
¿Qué significa un valor de tensión negativo en la medición?
Un valor negativo en una medición de tensión continua indica que las puntas del multímetro están invertidas: la punta roja está en el terminal negativo y la negra en el positivo. Esto no es un error, solo una indicación de polaridad invertida. Para obtener un valor positivo, simplemente invierte las puntas.
