Cómo Calcular la Caída de Voltaje en un Conductor: Guía Paso a Paso Fácil
¿Alguna vez te has preguntado por qué algunos aparatos eléctricos no funcionan bien o por qué ciertas luces se ven más tenues en ciertas partes de una instalación? La respuesta muchas veces está en la caída de voltaje. Entender cómo calcular la caída de voltaje en un conductor es fundamental para garantizar que la energía llegue con la calidad y eficiencia necesarias a todos los puntos de una instalación eléctrica. Además, evitarás problemas que pueden afectar la seguridad y el rendimiento de tus equipos.
En esta guía paso a paso fácil, descubrirás qué es la caída de voltaje, por qué ocurre, cómo calcularla correctamente y qué factores debes tener en cuenta para que tu instalación eléctrica sea segura y eficiente. También te explicaremos conceptos clave, fórmulas prácticas y ejemplos que te ayudarán a dominar este tema sin complicaciones. Si quieres evitar sorpresas desagradables y mejorar la calidad de tus instalaciones eléctricas, sigue leyendo y aprende a calcular la caída de voltaje en un conductor de forma sencilla y práctica.
¿Qué es la Caída de Voltaje y Por Qué Es Importante?
La caída de voltaje es la reducción de la tensión eléctrica que ocurre cuando la corriente circula por un conductor, debido a la resistencia que este presenta. Aunque la electricidad parece moverse instantáneamente, en realidad, al pasar por cables y componentes, parte de la energía se pierde en forma de calor. Esto significa que al final del recorrido, el voltaje que llega puede ser menor al que salió de la fuente.
Definición Básica de Caída de Voltaje
En términos simples, la caída de voltaje es la diferencia entre el voltaje en el inicio y en el final de un circuito o tramo eléctrico. Por ejemplo, si un cable tiene 120 V en un extremo y 115 V en el otro, la caída de voltaje es de 5 V. Este fenómeno es normal y esperado, pero debe mantenerse dentro de límites aceptables para evitar daños o mal funcionamiento de los equipos conectados.
Importancia en Instalaciones Eléctricas
¿Por qué debería importarte la caída de voltaje? Porque un voltaje demasiado bajo puede causar que motores, luces y otros aparatos no trabajen correctamente, se calienten o incluso se dañen. Además, una caída excesiva indica pérdidas energéticas, lo que significa mayor consumo y costos más altos. En sistemas críticos, como hospitales o industrias, controlar esta caída es esencial para garantizar la continuidad y seguridad del suministro eléctrico.
Normativas y Límites Recomendados
Existen normativas que establecen límites máximos para la caída de voltaje, generalmente entre el 3% y 5% del voltaje nominal del sistema. Respetar estos límites asegura que los dispositivos reciban la tensión adecuada. Por ejemplo, en un sistema de 230 V, una caída máxima recomendada sería de aproximadamente 6.9 a 11.5 V. Saber cómo calcular la caída de voltaje en un conductor te permite diseñar instalaciones que cumplan con estos estándares y funcionen correctamente.
Factores que Afectan la Caída de Voltaje en un Conductor
Para entender cómo calcular la caída de voltaje en un conductor, primero debes conocer qué variables influyen en ella. No es un valor fijo, sino que depende de varios factores eléctricos y físicos.
Resistencia del Conductor
La resistencia eléctrica del cable es uno de los factores más importantes. Esta depende del material del conductor (cobre, aluminio, etc.), su sección transversal y la longitud del cable. A mayor resistencia, mayor caída de voltaje. Por eso, un cable delgado o muy largo tendrá una caída más alta que uno grueso o corto.
Por ejemplo, un cable de cobre de 2 mm² tiene más resistencia que uno de 10 mm², y por tanto, la caída será mayor para la misma corriente y longitud. Además, la resistencia aumenta con la temperatura, por lo que en ambientes calurosos la caída puede ser mayor.
Corriente que Circula por el Conductor
La intensidad de corriente también afecta directamente la caída de voltaje. A mayor corriente, mayor caída. Esto es lógico, ya que al pasar más electrones por el conductor, la resistencia interna genera más pérdidas. Por eso es vital dimensionar correctamente los conductores según la carga que soportarán.
Longitud del Cableado
La distancia que recorre la corriente es otro factor clave. Mientras más largo sea el cable, mayor será la resistencia total y, por ende, la caída de voltaje. Imagina un río: cuanto más largo el recorrido, más energía pierde el agua debido a la fricción. Lo mismo sucede con la electricidad en un cable.
Tipo de Corriente: Continua o Alterna
En corriente continua (DC), la caída se calcula principalmente con la resistencia del conductor. En corriente alterna (AC), además de la resistencia, se debe considerar la reactancia inductiva y capacitiva, que pueden aumentar la caída de voltaje especialmente en cables largos y frecuencias elevadas. Sin embargo, en instalaciones residenciales y comerciales típicas, la resistencia suele ser el factor dominante.

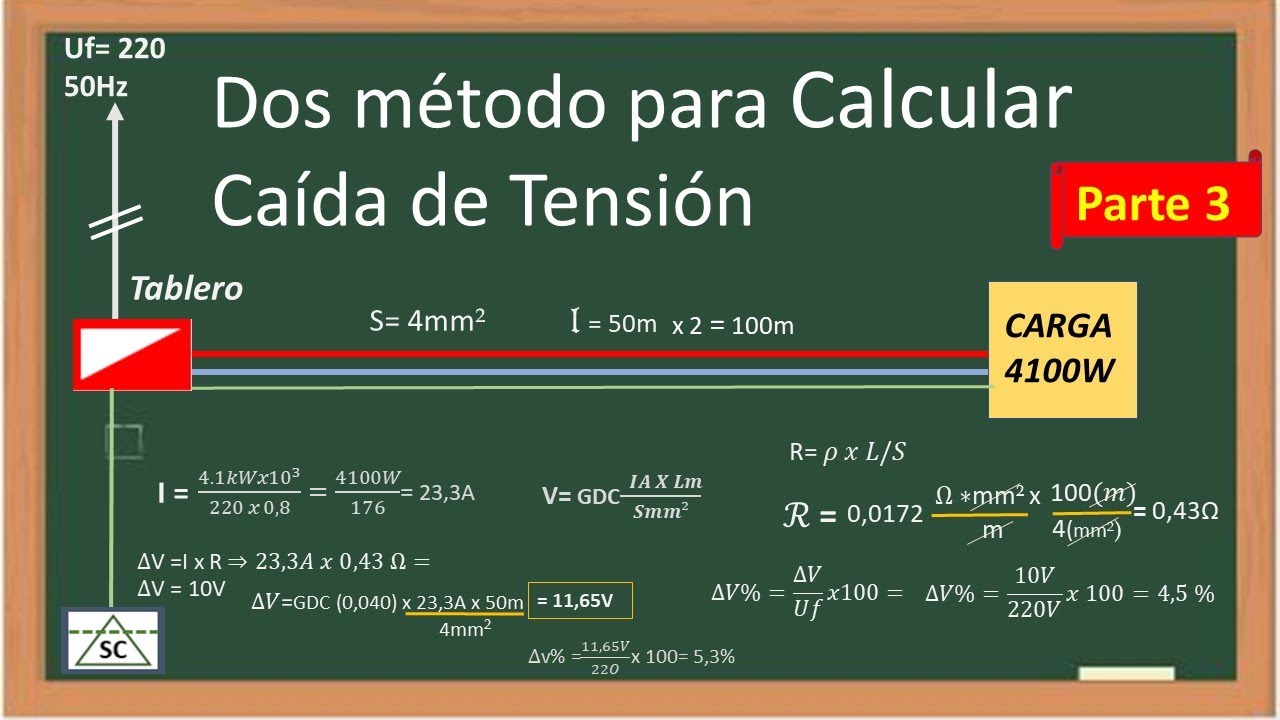

Fórmulas para Calcular la Caída de Voltaje
Ahora que conoces los factores que influyen, es momento de aprender cómo calcular la caída de voltaje en un conductor mediante fórmulas prácticas. Existen diferentes métodos según el tipo de corriente y el sistema.
Cálculo en Corriente Continua (DC)
La fórmula básica para caída de voltaje en corriente continua es:
- Vd = I × R
donde:
- Vd = caída de voltaje (voltios)
- I = corriente que circula (amperios)
- R = resistencia del conductor (ohmios)
Para calcular la resistencia del conductor:
- R = ρ × (L / A)
donde:
- ρ = resistividad del material (ohmios·metro)
- L = longitud del conductor (metros)
- A = área de la sección transversal (metros cuadrados)
Este método es sencillo y directo para cables de corriente continua, como en baterías o sistemas solares.
Cálculo en Corriente Alterna (AC) Monofásica
Para corriente alterna monofásica, la fórmula general para la caída de voltaje es:
- Vd = 2 × I × (R × cos φ + X × sin φ) × L
donde:
- Vd = caída de voltaje (voltios)
- I = corriente (amperios)
- R = resistencia por unidad de longitud (ohmios/metro)
- X = reactancia por unidad de longitud (ohmios/metro)
- φ = ángulo de fase (relacionado con el factor de potencia)
- L = longitud del conductor (metros)
La multiplicación por 2 se debe a que la corriente circula por ida y vuelta (fase y neutro). Esta fórmula considera el factor de potencia, importante en cargas inductivas como motores.
Cálculo en Corriente Alterna (AC) Trifásica
Para sistemas trifásicos, la caída de voltaje se calcula con esta fórmula:
- Vd = √3 × I × (R × cos φ + X × sin φ) × L
Los parámetros son similares a la fórmula monofásica, pero el factor √3 corresponde a la tensión entre fases en sistemas trifásicos. Este cálculo es común en instalaciones industriales y comerciales grandes.
Guía Paso a Paso para Calcular la Caída de Voltaje
Para que no te pierdas, aquí tienes una guía práctica y sencilla para calcular la caída de voltaje en un conductor desde cero.
Paso 1: Reúne los Datos Necesarios
Antes de hacer cualquier cálculo, necesitas saber:
- Tipo de corriente (DC, AC monofásica o trifásica)
- Voltaje nominal del sistema
- Corriente máxima que circulará (amperios)
- Longitud total del conductor (metros)
- Material del conductor (cobre o aluminio)
- Sección transversal del conductor (mm²)
- Factor de potencia (para AC)
- Resistividad y reactancia del cable (puedes usar tablas estándar)
Paso 2: Calcula la Resistencia y Reactancia del Cable
Con la resistividad del material y la sección del conductor, calcula la resistencia usando la fórmula R = ρ × (L / A). Para la reactancia, consulta tablas o valores típicos según el tipo de cable y frecuencia.
Por ejemplo, para un cable de cobre de 50 metros y sección 10 mm², la resistencia aproximada puede ser ρ = 1.68 × 10⁻⁸ Ω·m, lo que da R ≈ 0.084 Ω.
Paso 3: Aplica la Fórmula Correspondiente
Usa la fórmula adecuada según el tipo de corriente. Si es DC, utiliza Vd = I × R. Para AC, incluye el factor de potencia y la reactancia. Recuerda multiplicar por 2 para monofásica y por √3 para trifásica.
Paso 4: Evalúa el Resultado y Compara con el Límite
Una vez obtenido el valor de caída de voltaje, compáralo con el porcentaje máximo permitido (3%-5%). Si es mayor, considera aumentar la sección del conductor o reducir la longitud para mejorar el rendimiento.
Paso 5: Ajusta el Diseño si es Necesario
Si la caída es excesiva, cambia el cable por uno con mayor sección o utiliza conductores de mejor calidad. También puedes distribuir las cargas o agregar transformadores para mantener la tensión estable.
Ejemplos Prácticos de Cálculo de Caída de Voltaje
Para entender mejor cómo aplicar lo aprendido, veamos algunos ejemplos reales y sencillos.
Ejemplo 1: Caída de Voltaje en Corriente Continua
Supongamos que tienes un sistema solar que entrega 12 V y 20 A por un cable de cobre de 10 metros con sección de 4 mm². Calcula la caída de voltaje.
- Resistividad del cobre: 1.68 × 10⁻⁸ Ω·m
- Longitud total: 10 m (ida) + 10 m (vuelta) = 20 m
- Área: 4 mm² = 4 × 10⁻⁶ m²
Calculamos la resistencia:
R = 1.68 × 10⁻⁸ × (20 / 4 × 10⁻⁶) = 0.084 Ω
Caída de voltaje:
Vd = I × R = 20 × 0.084 = 1.68 V
Esto significa que al final del cable llegarán 12 V – 1.68 V = 10.32 V, lo que representa una caída del 14%, demasiado alta para muchos dispositivos.
Ejemplo 2: Caída de Voltaje en Corriente Alterna Monofásica
En una instalación doméstica de 230 V, circula una corriente de 30 A por un cable de cobre de 50 m, sección 10 mm², factor de potencia 0.9, con resistencia 1.83 Ω/km y reactancia 0.08 Ω/km.
Calculamos primero la resistencia y reactancia para 50 m:
- R = 1.83 × 0.05 = 0.0915 Ω
- X = 0.08 × 0.05 = 0.004 Ω
Aplicamos la fórmula:
Vd = 2 × I × (R × cos φ + X × sin φ) × L
Convertimos el factor de potencia en ángulo:
cos φ = 0.9 → φ ≈ 25.84° → sin φ ≈ 0.438
Calculamos:
Vd = 2 × 30 × (0.0915 × 0.9 + 0.004 × 0.438) = 60 × (0.08235 + 0.00175) = 60 × 0.0841 = 5.05 V
Porcentaje de caída:
(5.05 / 230) × 100 ≈ 2.2%
Esta caída está dentro del rango aceptable para la mayoría de las instalaciones residenciales.
Consejos para Minimizar la Caída de Voltaje en tus Instalaciones
Evitar una caída de voltaje excesiva no solo mejora la eficiencia, sino que también protege tus equipos. Aquí algunos consejos prácticos:
- Usa conductores con sección adecuada: No escatimes en el tamaño del cable; uno más grueso reduce la resistencia.
- Reduce la longitud del cable: Siempre que sea posible, acorta el recorrido de los conductores.
- Elige materiales de buena calidad: El cobre tiene menor resistividad que el aluminio, aunque es más costoso.
- Distribuye las cargas: Evita concentrar demasiada corriente en un solo conductor.
- Revisa el factor de potencia: Mejorar este valor con corrección capacitiva puede reducir la caída en AC.
- Realiza mantenimiento: Conexiones flojas o cables deteriorados aumentan la resistencia y la caída.
¿Qué pasa si la caída de voltaje es muy alta en una instalación?
Cuando la caída de voltaje es excesiva, los dispositivos pueden funcionar mal o incluso dañarse. Por ejemplo, motores pueden sobrecalentarse, luces pueden parpadear o no alcanzar su brillo máximo, y aparatos electrónicos pueden reiniciarse o perder eficiencia. Además, una caída alta indica pérdidas energéticas, lo que significa mayor consumo y gastos innecesarios. Por eso, mantener la caída dentro de límites recomendados es clave para seguridad y ahorro.
¿Cómo sé qué sección de cable debo usar para evitar la caída de voltaje?
La sección del cable depende de la corriente que circulará y la longitud del cable. Para calcularla, primero estima la corriente máxima de la carga, luego usa tablas estándar o fórmulas que relacionan resistencia y caída máxima permitida. Un cable con sección insuficiente genera alta resistencia y caída. Es recomendable consultar normas locales o utilizar calculadoras especializadas para dimensionar correctamente.
¿Es igual la caída de voltaje en cables de cobre y aluminio?
No, el aluminio tiene una resistividad mayor que el cobre, lo que significa que para la misma sección y longitud, la caída de voltaje será mayor en un cable de aluminio. Por ello, cuando se usan cables de aluminio, generalmente se seleccionan secciones más grandes para compensar esta diferencia y mantener la caída dentro de límites aceptables.
¿La frecuencia de la corriente afecta la caída de voltaje?
Sí, especialmente en corriente alterna. A frecuencias más altas, la reactancia inductiva y capacitiva del cable aumentan, lo que puede incrementar la caída de voltaje más allá de la que se calcula solo con la resistencia. En sistemas de baja frecuencia (50-60 Hz), este efecto es menor, pero en aplicaciones especiales o cables muy largos, es importante considerarlo para un cálculo preciso.
¿Puedo medir la caída de voltaje con un multímetro?
Claro que sí. Para medir la caída de voltaje, conecta un multímetro en modo voltímetro en los dos extremos del conductor mientras el circuito está en funcionamiento. La diferencia de voltaje que indique será la caída real en ese tramo. Esto es útil para verificar que los cálculos y el diseño sean correctos y detectar posibles problemas en la instalación.
¿La temperatura ambiente influye en la caída de voltaje?
La temperatura afecta la resistencia del conductor: a mayor temperatura, mayor resistencia. Esto provoca un aumento en la caída de voltaje. Por eso, en ambientes muy cálidos o en cables expuestos al sol, es importante considerar este factor para evitar que la caída supere los límites permitidos y cause problemas en la instalación.
¿Cómo afecta el factor de potencia a la caída de voltaje?
El factor de potencia indica qué tan eficiente es la carga en usar la corriente. Un factor de potencia bajo significa que hay más corriente reactiva, lo que incrementa la caída de voltaje debido a la reactancia del conductor. Mejorar el factor de potencia, por ejemplo con bancos de capacitores, reduce la corriente reactiva y, por tanto, la caída de voltaje, optimizando el rendimiento del sistema.
