Código Colores Fases R S T España: Guía Completa y Actualizada 2024
¿Alguna vez te has preguntado por qué los cables eléctricos en España tienen colores específicos para las fases R, S y T? Entender el código de colores en las fases eléctricas no solo es fundamental para profesionales del sector, sino también para quienes desean realizar instalaciones o mantenimientos seguros y eficientes en sus hogares o negocios. En este artículo, exploraremos en profundidad el Código Colores Fases R S T España: Guía Completa y Actualizada 2024, para que tengas toda la información necesaria y actualizada al alcance de tu mano.
Te explicaremos qué significa cada color, cómo se asignan las fases R, S y T, y por qué es tan importante respetar esta codificación en cualquier instalación eléctrica trifásica. Además, abordaremos las normativas vigentes, ejemplos prácticos y consejos para evitar errores comunes. Si buscas una referencia clara, precisa y actualizada sobre el código de colores en las fases eléctricas en España, esta guía es para ti.
¿Qué es el Código Colores Fases R S T y por qué es importante?
El código de colores para las fases R, S y T se refiere a la identificación visual que se utiliza para distinguir cada una de las fases en un sistema eléctrico trifásico. En España, y en muchos otros países, esta codificación facilita la instalación, mantenimiento y reparación de circuitos eléctricos, asegurando que se respeten las conexiones correctas y evitando riesgos de accidentes o daños en los equipos.
Definición y función de las fases R, S y T
En un sistema trifásico, las fases R, S y T representan cada uno de los conductores activos que transportan corriente alterna. La función principal de este sistema es distribuir energía de manera equilibrada, lo que mejora la eficiencia y reduce pérdidas. Cada fase está desfasada 120 grados respecto a las otras, lo que permite alimentar motores y equipos industriales con un rendimiento óptimo.
La identificación clara de cada fase mediante colores permite que los electricistas reconozcan rápidamente a qué fase corresponde cada cable, evitando confusiones que podrían derivar en fallos eléctricos o peligros para las personas.
Normativas que regulan el código de colores en España
El código de colores para las fases R, S y T está regulado por normativas técnicas que garantizan la uniformidad en las instalaciones eléctricas. En España, la referencia principal es el Reglamento Electrotécnico para Baja Tensión (REBT), que establece las reglas para el uso correcto de los colores en conductores eléctricos.
Estas normativas se actualizan periódicamente para adaptarse a nuevas tecnologías y estándares internacionales. Por eso, la guía 2024 recoge las especificaciones vigentes, asegurando que el código de colores que te mostramos está alineado con la legislación actual.
Código de colores oficial para las fases R, S y T en España 2024
El aspecto más práctico de este artículo es conocer con precisión los colores asignados a cada fase. En España, el sistema trifásico utiliza colores específicos para facilitar la identificación y evitar errores en la conexión.
Colores asignados a cada fase
- Fase R: Marrón
- Fase S: Negro
- Fase T: Gris
Estos colores son los más comunes y recomendados para las fases activas en instalaciones trifásicas. El uso de estos colores se aplica tanto en cables como en conductores dentro de cuadros eléctricos, motores y otros dispositivos.
Colores para el conductor neutro y tierra
Además de las fases, es crucial conocer los colores del conductor neutro y el conductor de tierra para evitar confusiones:
- Neutro: Azul claro
- Tierra (protección): Verde y amarillo (bicolor)
Estos colores son universales y deben respetarse en cualquier instalación eléctrica para garantizar la seguridad y el correcto funcionamiento del sistema.
Variaciones y excepciones en el código de colores
En algunas instalaciones antiguas o especiales, puede que encuentres variaciones en los colores usados para las fases. Sin embargo, para cumplir con la normativa actual y evitar riesgos, se recomienda siempre actualizar y adaptar los colores al estándar oficial, especialmente durante reformas o ampliaciones.
Por ejemplo, en sistemas monofásicos, la fase puede ser marrón o negra, pero en trifásicos es fundamental mantener la distinción clara entre R, S y T.
¿Cómo identificar correctamente las fases R, S y T en una instalación eléctrica?
Reconocer las fases de forma segura y precisa es una habilidad esencial para cualquier trabajo eléctrico. Aquí te explicamos las mejores prácticas para identificar las fases R, S y T usando el código de colores y otras herramientas.
Inspección visual y comprobación con multímetro
Lo primero es observar el color del cableado, buscando los colores marrón, negro y gris para identificar las fases R, S y T respectivamente. Sin embargo, el color por sí solo no siempre garantiza la correcta identificación, especialmente en instalaciones antiguas o mal etiquetadas.

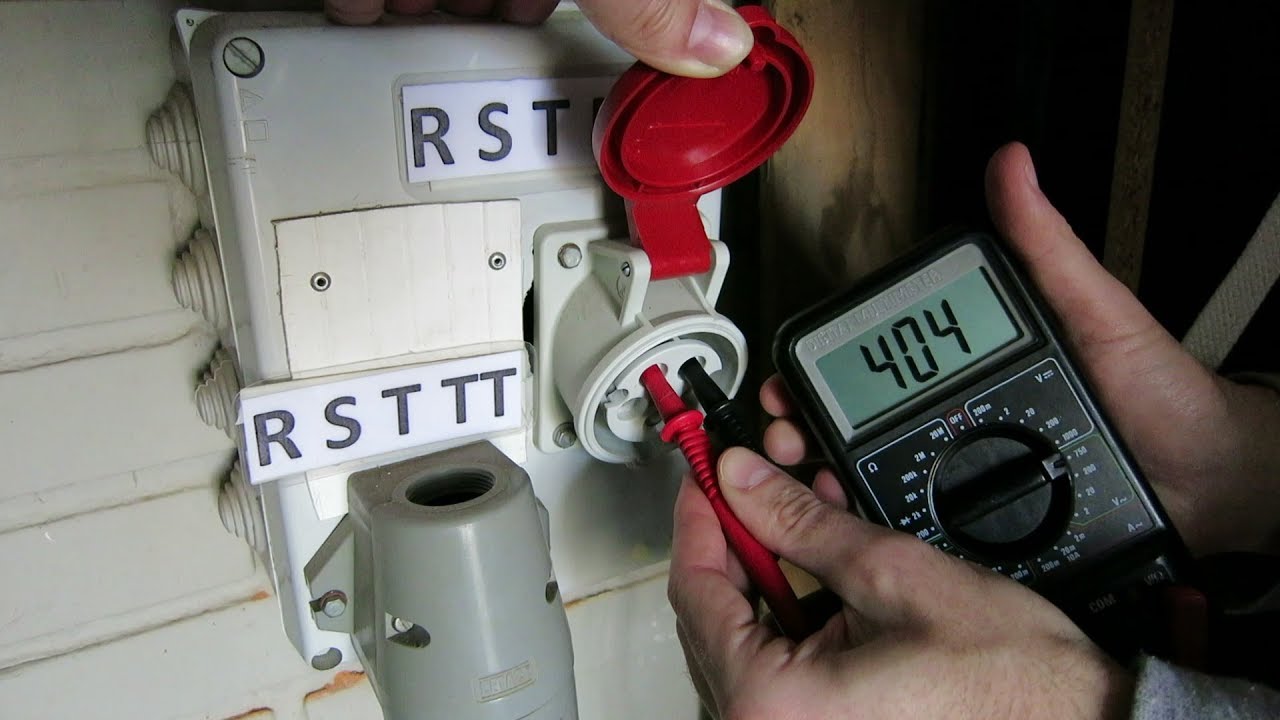

Para asegurarte, puedes utilizar un multímetro o un comprobador de fases. Estas herramientas permiten medir el voltaje y verificar la continuidad, confirmando cuál es cada fase. Por ejemplo, midiendo entre fase y neutro, el voltaje debería ser aproximadamente 230V en cada fase activa.
Uso de pinzas amperimétricas y detectores de fase
Las pinzas amperimétricas son útiles para medir la corriente que circula por cada conductor sin necesidad de desconectarlos, lo que facilita la identificación en sistemas en funcionamiento. Además, los detectores de fase portátiles pueden indicar la presencia de tensión y ayudar a distinguir cada fase rápidamente.
Estas herramientas son especialmente valiosas para técnicos que deben realizar mantenimiento o reparaciones en instalaciones complejas, donde el error en la identificación puede ser peligroso.
Marcado y etiquetado de las fases en cuadros eléctricos
Una vez identificadas las fases, es recomendable marcar y etiquetar claramente cada conductor en el cuadro eléctrico. Esto no solo ayuda a futuras intervenciones, sino que también cumple con la normativa de seguridad y facilita la comprensión para cualquier profesional que trabaje en la instalación.
Las etiquetas deben ser resistentes, visibles y usar los colores oficiales para que la información sea inmediata y clara.
Aplicaciones prácticas del Código Colores Fases R S T en instalaciones eléctricas
Entender el código de colores no es solo teoría, sino una herramienta clave para llevar a cabo instalaciones seguras y eficientes. Veamos algunas de las aplicaciones más comunes y cómo el código facilita cada proceso.
Instalación de motores trifásicos
Los motores trifásicos son muy comunes en la industria y requieren una conexión correcta de las fases R, S y T para funcionar adecuadamente. Si las fases se conectan incorrectamente, el motor puede girar en sentido contrario o sufrir daños.
Gracias al código de colores, el electricista puede identificar rápidamente cada fase y conectar el motor respetando la secuencia. Esto asegura que el motor opere con el sentido de giro deseado y prolonga su vida útil.
Montaje y mantenimiento de cuadros eléctricos
Los cuadros eléctricos reúnen varios circuitos y protecciones. El código de colores permite organizar de forma lógica y clara las fases, facilitando el diagnóstico de fallos y la realización de modificaciones.
Por ejemplo, si un fusible o interruptor automático se dispara, saber qué fase está afectada ayuda a resolver el problema más rápido y con mayor seguridad.
Instalaciones en viviendas y edificios
Aunque muchas viviendas usan sistemas monofásicos, en edificios y viviendas grandes es común encontrar sistemas trifásicos para alimentar ascensores, calefacción o aire acondicionado. El código de colores garantiza que estas instalaciones se realicen correctamente y que cualquier mantenimiento posterior sea seguro y sencillo.
Además, en instalaciones domésticas modernas, el respeto a estos códigos evita interferencias y problemas eléctricos que podrían afectar la comodidad y seguridad de los usuarios.
Errores comunes y consejos para evitar problemas con el código de colores en fases R S T
Trabajar con electricidad siempre implica riesgos, y el desconocimiento o la negligencia en el uso del código de colores pueden derivar en accidentes o daños costosos. Aquí te contamos los errores más frecuentes y cómo prevenirlos.
Confusión entre fases y neutro
Uno de los errores más habituales es confundir un conductor de fase con el neutro, especialmente cuando los colores no se respetan o están deteriorados. Esta confusión puede causar cortocircuitos o incluso electrocuciones.
Para evitarlo, siempre verifica con herramientas de medición antes de manipular cualquier cable, y si detectas que los colores no coinciden con el estándar, realiza una correcta identificación y cambio si es necesario.
Uso incorrecto de colores en instalaciones antiguas
En muchas instalaciones antiguas, los colores de los cables no cumplen con la normativa actual. Actualizar estas instalaciones es fundamental para mantener la seguridad y facilitar futuras intervenciones.
Si no es posible cambiar todo el cableado, al menos marca claramente las fases y añade documentación que indique la correspondencia de colores para evitar confusiones.
Falta de etiquetado y documentación
Un error común es no etiquetar ni documentar correctamente las fases en cuadros eléctricos y paneles. Esto dificulta el trabajo de los técnicos y aumenta el riesgo de errores en intervenciones futuras.
Dedicar tiempo a etiquetar y documentar es una inversión en seguridad y eficiencia. Usa etiquetas duraderas y actualiza la documentación siempre que realices cambios.
¿Por qué es importante respetar el código de colores en las fases R, S y T?
Respetar el código de colores es crucial porque garantiza la seguridad de las personas y el correcto funcionamiento de los sistemas eléctricos. Los colores permiten identificar fácilmente cada fase, evitando errores de conexión que pueden causar cortocircuitos, daños en equipos o incluso accidentes eléctricos graves. Además, cumplir con el código facilita el mantenimiento y la reparación, ya que cualquier técnico puede entender rápidamente la instalación.
¿Puedo usar otros colores para las fases R, S y T si no encuentro los oficiales?
Aunque en situaciones excepcionales puedas encontrar colores diferentes, lo ideal y obligatorio es usar los colores oficiales (marrón para R, negro para S y gris para T) para evitar confusiones. Si usas colores distintos, asegúrate de documentar y etiquetar claramente cada conductor para que otros puedan identificar las fases sin problemas.
¿Cómo identificar las fases si los cables no tienen colores o están dañados?
Si los cables no tienen colores o están deteriorados, lo mejor es utilizar herramientas de medición como un multímetro o un detector de fases para identificar cada conductor. También es posible seguir la trayectoria del cable desde el origen (por ejemplo, el cuadro eléctrico) para determinar a qué fase pertenece. En casos complejos, conviene consultar a un profesional para evitar riesgos.
¿El código de colores para fases R, S y T es el mismo en toda Europa?
No necesariamente. Aunque muchos países europeos adoptan estándares similares, puede haber diferencias en los colores asignados a las fases. Por eso, es importante conocer y respetar la normativa local de cada país. En España, el código oficial es marrón, negro y gris para R, S y T respectivamente, pero en otros países podrían usarse otros colores.
¿Qué hago si descubro que mi instalación tiene colores incorrectos en las fases?
Si detectas que tu instalación eléctrica no cumple con el código de colores vigente, lo recomendable es realizar una actualización para adecuarla a la normativa actual. Esto puede implicar cambiar cables o al menos etiquetar correctamente cada conductor para evitar confusiones. Consultar con un electricista certificado es fundamental para garantizar que la intervención se realice de forma segura y profesional.
¿Cómo afecta el código de colores a la seguridad eléctrica en el hogar?
El código de colores contribuye directamente a la seguridad en el hogar, ya que permite identificar correctamente cada fase, el neutro y la tierra. Esto reduce el riesgo de conexiones erróneas que podrían provocar cortocircuitos, incendios o electrocuciones. Además, facilita la localización de fallos y el mantenimiento, asegurando que cualquier intervención se realice con conocimiento y precaución.
¿Es necesario conocer el código de colores si no soy electricista?
Saber lo básico del código de colores es útil para cualquier persona que quiera realizar pequeñas reparaciones o entender mejor su instalación eléctrica. Aunque no seas profesional, conocer qué colores corresponden a cada fase, neutro y tierra te ayudará a tomar decisiones más informadas y a comunicarte mejor con técnicos o electricistas. Eso sí, para trabajos complejos siempre es mejor contar con un experto.
