Cálculo de Sección de Cable por Distancia: Guía Completa para una Instalación Segura
Cuando se trata de instalaciones eléctricas, uno de los aspectos más críticos y a menudo subestimados es el cálculo de sección de cable por distancia. ¿Por qué es tan importante? Porque elegir el calibre adecuado del cable no solo garantiza que la electricidad fluya de manera eficiente, sino que también protege tu instalación contra sobrecalentamientos, caídas de tensión y posibles riesgos de seguridad. En este artículo descubrirás una guía completa para entender cómo determinar correctamente la sección del cable en función de la distancia que debe recorrer la corriente eléctrica, asegurando así una instalación segura y confiable.
Abordaremos desde los conceptos básicos hasta las consideraciones técnicas más relevantes, incluyendo cómo afecta la distancia a la caída de tensión, los factores que influyen en la selección del cable, y ejemplos prácticos que te ayudarán a aplicar estos conocimientos en la vida real. También resolveremos dudas frecuentes para que puedas tener un panorama claro y sin complicaciones. Si alguna vez te has preguntado cómo calcular la sección adecuada para tus cables eléctricos o quieres evitar errores comunes en tus proyectos, esta guía es para ti.
¿Por qué es esencial calcular la sección de cable según la distancia?
La electricidad no se comporta igual si el cable que la transporta es corto o largo. La distancia entre la fuente de energía y el punto de consumo influye directamente en la caída de tensión y la pérdida de potencia, factores que pueden afectar el rendimiento y la seguridad de tu instalación.
Entendiendo la caída de tensión
La caída de tensión es la reducción del voltaje que experimenta la corriente eléctrica al recorrer un cable. Esto ocurre porque el cable tiene resistencia eléctrica, que genera una pérdida de energía en forma de calor. Cuanto mayor sea la distancia, mayor será la resistencia acumulada y, por ende, la caída de tensión.
Por ejemplo, si tienes un circuito de 220V y una caída de tensión del 5%, el equipo conectado podría recibir solo 209V, lo que puede afectar su funcionamiento o incluso dañarlo. Por eso, calcular correctamente la sección del cable según la distancia ayuda a mantener el voltaje dentro de límites seguros y funcionales.
Riesgos de una sección inadecuada
Utilizar un cable con sección insuficiente para la distancia y carga puede provocar:
- Sobrecalentamiento: El cable se calienta más de lo permitido, lo que puede dañar el aislamiento y generar incendios.
- Caída de rendimiento: Los equipos no reciben el voltaje necesario, reduciendo su vida útil o causando fallos.
- Pérdida de eficiencia energética: Se desperdicia energía en forma de calor, aumentando el consumo.
Por el contrario, elegir un cable con sección demasiado grande puede elevar innecesariamente los costos sin aportar beneficios prácticos.
Factores que influyen en el cálculo de sección de cable por distancia
El cálculo no depende solo de la distancia; existen varios elementos que debes tener en cuenta para tomar la mejor decisión.
Carga eléctrica y corriente máxima
La sección del cable debe soportar la corriente máxima que pasará por él sin sobrecalentarse. Para esto, primero se determina la carga total en amperios. Por ejemplo, un electrodoméstico o motor tiene una potencia específica (en vatios o kilovatios) y, según el voltaje, se calcula la corriente que consume.
Es fundamental conocer esta corriente porque el cable debe ser capaz de manejarla sin superar su capacidad nominal, conocida como capacidad de conducción de corriente.
Material del conductor
Los cables pueden estar hechos principalmente de cobre o aluminio, y cada material tiene diferentes propiedades eléctricas y térmicas.
- Cobre: Tiene menor resistencia eléctrica, por lo que permite secciones más pequeñas para la misma corriente y distancia.
- Aluminio: Es más económico y ligero, pero con mayor resistencia, lo que requiere cables de sección mayor para compensar.
El tipo de material afecta directamente la fórmula y tablas usadas en el cálculo.
Temperatura ambiente y condiciones de instalación
La temperatura donde se instala el cable también modifica su capacidad de conducción. En ambientes calurosos, el cable disipa menos calor y puede sobrecalentarse más fácilmente. Además, si los cables están agrupados o enterrados, la disipación térmica cambia.
Por ello, se aplican factores de corrección que ajustan la sección mínima necesaria para evitar problemas.
Cómo calcular la sección de cable por distancia: pasos y fórmulas básicas
Ahora que conoces los factores involucrados, veamos cómo realizar el cálculo de forma práctica y sencilla.

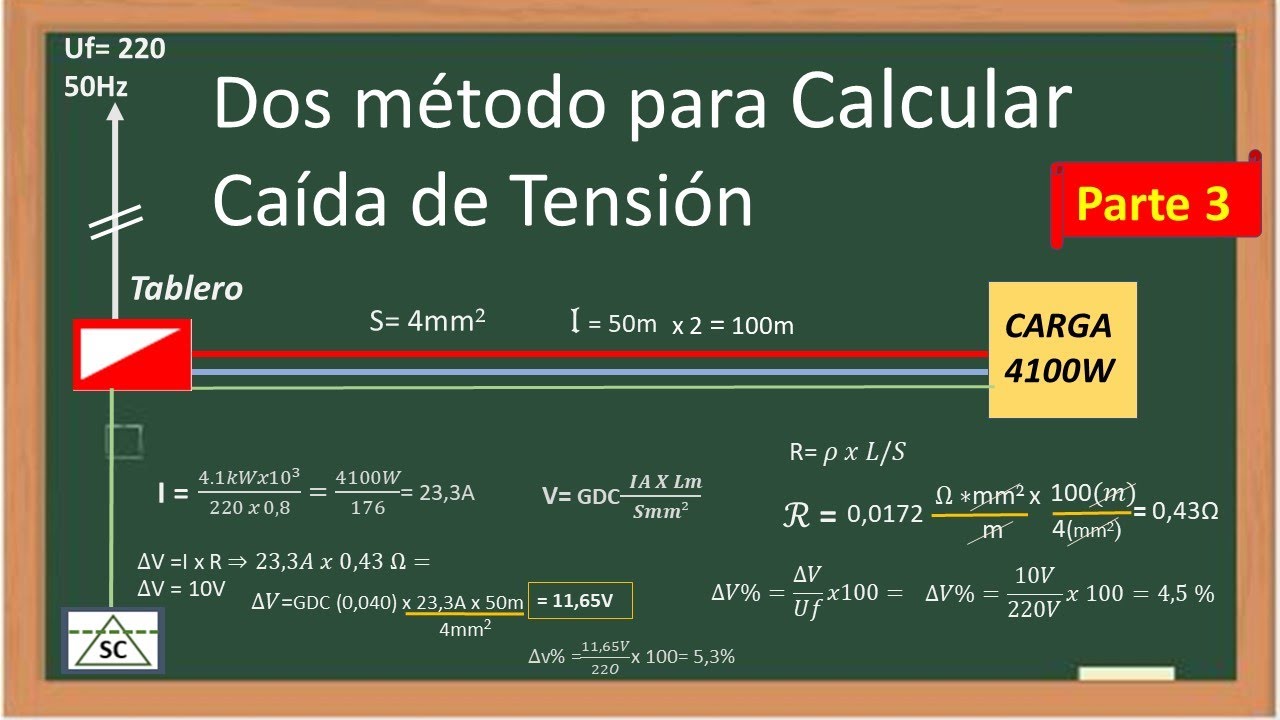

Fórmula general para la caída de tensión
Una fórmula común para calcular la caída de tensión (ΔV) en un cable es:
ΔV = (2 × L × I × R) / 1000
donde:
- ΔV: caída de tensión en voltios
- L: longitud del cable en metros (ida y vuelta, por eso se multiplica por 2)
- I: corriente en amperios
- R: resistencia del cable por kilómetro (ohmios/km), que depende del material y sección
El objetivo es que la caída de tensión no supere un porcentaje establecido (usualmente 3-5% del voltaje nominal).
Ejemplo práctico
Supongamos que tienes un motor que consume 20 A a 220 V y la distancia total del cable es 50 metros (ida y vuelta 100 m). Si el cable es de cobre con una resistencia de 1.8 ohmios/km para una sección dada, la caída de tensión sería:
ΔV = (2 × 50 × 20 × 1.8) / 1000 = 3.6 V
Esto representa un 1.63% de caída respecto a 220 V, lo cual es aceptable. Si fuera mayor, deberías aumentar la sección para reducir la resistencia.
Uso de tablas y software
En la práctica, para facilitar el cálculo, se utilizan tablas que relacionan corriente, distancia y sección, o programas especializados que incorporan todos los factores y condiciones.
Estas herramientas permiten elegir rápidamente la sección adecuada sin cálculos manuales complejos, pero siempre es importante entender la lógica detrás para interpretar los resultados correctamente.
Normativas y recomendaciones para una instalación segura
Además del cálculo técnico, es fundamental seguir las normativas locales e internacionales que regulan la instalación eléctrica para garantizar seguridad y cumplimiento legal.
Normas de instalación eléctrica
Las normativas establecen criterios claros sobre:
- Máximas caídas de tensión permitidas
- Capacidades máximas de corriente para cada sección y tipo de cable
- Requisitos de aislamiento y protección mecánica
- Condiciones especiales para ambientes húmedos, explosivos o con altas temperaturas
Seguir estas reglas evita problemas legales y reduce riesgos de accidentes.
Buenas prácticas en la instalación
Algunos consejos para asegurar una instalación confiable incluyen:
- Verificar que los cables estén correctamente identificados y etiquetados
- Evitar empalmes innecesarios que aumenten la resistencia y riesgo de fallos
- Utilizar canalizaciones adecuadas para proteger los cables
- Realizar pruebas de continuidad y aislamiento antes de energizar
Un cable bien calculado y correctamente instalado es la base para un sistema eléctrico seguro y duradero.
Errores comunes y cómo evitarlos al calcular la sección de cable por distancia
Incluso con las mejores intenciones, es fácil cometer fallos que comprometan la seguridad o eficiencia del sistema.
Ignorar la caída de tensión
Uno de los errores más frecuentes es no considerar la caída de tensión en cables largos. Esto puede llevar a que equipos no funcionen correctamente o sufran daños por voltajes bajos. Siempre calcula y limita la caída para evitar sorpresas.
Subestimar la corriente máxima
Otro error es no calcular correctamente la carga total o considerar incrementos futuros. Es recomendable prever un margen de seguridad para evitar sobrecargas.
No ajustar por condiciones ambientales
Pasar por alto factores como temperatura, agrupamiento o tipo de instalación puede hacer que un cable aparentemente adecuado se sobrecaliente. Aplica siempre los factores de corrección correspondientes.
Herramientas y recursos para facilitar el cálculo
Hoy en día, existen varias opciones para ayudarte a determinar la sección correcta del cable según la distancia sin complicarte con fórmulas manuales.
Calculadoras en línea
Estas herramientas te permiten ingresar parámetros como corriente, distancia, material y voltaje, y te devuelven la sección recomendada. Son útiles para obtener resultados rápidos y comparar opciones.
Software especializado
Programas más avanzados consideran múltiples variables, normativas locales y condiciones específicas, ofreciendo un análisis detallado y reportes que facilitan la planificación y documentación de la instalación.
Tablas técnicas y catálogos
Los fabricantes suelen ofrecer tablas de capacidad de corriente y caída de tensión para sus cables, que son referencias prácticas y confiables al momento de seleccionar el producto.
¿Qué porcentaje de caída de tensión es aceptable en una instalación eléctrica?
Generalmente, se acepta una caída de tensión máxima del 3% para circuitos terminales y hasta un 5% para la suma total en la instalación. Esto garantiza que los equipos funcionen correctamente sin sufrir daños o pérdidas de eficiencia. Sin embargo, algunos equipos sensibles pueden requerir límites más estrictos, por lo que siempre es bueno consultar las especificaciones del fabricante.
¿Puedo usar un cable más pequeño si la distancia es corta?
En distancias muy cortas, la caída de tensión es menor, por lo que podría ser tentador usar cables de sección inferior. Sin embargo, la sección también debe soportar la corriente máxima sin calentarse. Por eso, aunque la distancia sea corta, no debes reducir la sección más allá de lo que indica la capacidad de corriente del cable.
¿Cómo afecta el tipo de aislamiento al cálculo de sección?
El aislamiento influye en la capacidad térmica del cable. Algunos aislamientos permiten operar a temperaturas más altas, lo que puede incrementar la capacidad de corriente. Esto puede permitir usar secciones ligeramente menores, pero siempre respetando las normas de seguridad y las condiciones de instalación.
¿Es necesario considerar la caída de tensión en instalaciones domésticas pequeñas?
Aunque en instalaciones domésticas típicas las distancias suelen ser cortas, en casos de circuitos largos, como iluminación exterior o tomas alejadas, sí es importante considerar la caída de tensión para evitar problemas. No es solo cuestión de normativa, sino de garantizar un buen funcionamiento.
¿Qué diferencia hay entre la sección nominal y la sección real del cable?
La sección nominal es la medida estándar que se indica para un cable, mientras que la sección real puede variar ligeramente debido a procesos de fabricación. Para cálculos, se usa la sección nominal, pero siempre es importante adquirir cables certificados y de calidad para asegurar que las características sean las adecuadas.
¿Puedo combinar cables de diferentes secciones para una misma instalación?
En general, no es recomendable mezclar cables de distintas secciones en un mismo circuito porque puede generar puntos de mayor resistencia y problemas de seguridad. Si es necesario, debe hacerse un diseño cuidadoso y justificado, asegurando que cada tramo soporte la corriente y caída de tensión adecuadas.
¿Qué pasa si la sección de cable es demasiado grande para la distancia y carga?
Usar un cable de sección mayor a la necesaria no es peligroso desde el punto de vista eléctrico, pero sí implica un costo innecesario y mayor dificultad para manejar e instalar. La clave está en equilibrar seguridad, eficiencia y economía, seleccionando la sección justa que cumpla con los requisitos técnicos.
