Cálculo de Cable por Caída de Tensión: Guía Completa para Selección Correcta

¿Alguna vez te has preguntado por qué algunos aparatos eléctricos no funcionan bien cuando están lejos del tablero eléctrico? La respuesta suele estar en un fenómeno conocido como caída de tensión. Este problema, aunque común, puede afectar la eficiencia y seguridad de cualquier instalación eléctrica. Por eso, entender el cálculo de cable por caída de tensión es esencial para seleccionar correctamente el calibre del conductor y garantizar que la energía llegue sin pérdidas significativas.

En esta guía completa, descubrirás qué es la caída de tensión, cómo calcularla y por qué es crucial para dimensionar los cables de manera adecuada. Además, exploraremos factores técnicos, normativas y ejemplos prácticos que te ayudarán a tomar decisiones informadas. Si estás involucrado en proyectos eléctricos, ya sea a nivel residencial, comercial o industrial, esta información te será invaluable para evitar problemas comunes y optimizar tu instalación.

¿Qué es la Caída de Tensión y Por Qué Importa?

La caída de tensión es la reducción del voltaje eléctrico que ocurre cuando la corriente circula a través de un cable o conductor. Este fenómeno es inevitable, pero su magnitud puede variar mucho según las características del cable y la instalación. ¿Por qué debería preocuparte? Porque una caída excesiva puede provocar que los equipos no reciban el voltaje necesario para funcionar correctamente, lo que puede dañarlos o reducir su vida útil.

Conceptos Básicos de la Caída de Tensión

Cuando la electricidad fluye por un conductor, la resistencia del cable genera una pérdida de energía en forma de calor, causando que el voltaje disminuya a lo largo del recorrido. Esta pérdida se mide en voltios y, aunque puede parecer pequeña, si es significativa puede alterar el desempeño de motores, luces y otros dispositivos.

Por ejemplo, imagina una lámpara conectada a un punto muy alejado del tablero; si la caída de tensión es alta, la lámpara puede lucir más tenue o incluso parpadear. Esto no solo afecta la comodidad sino que puede indicar un problema eléctrico serio.

Normativas y Límites de Caída de Tensión

En la mayoría de los códigos eléctricos se establecen límites máximos para la caída de tensión permitida, generalmente entre el 3% y 5% del voltaje nominal, dependiendo del tipo de instalación. Estos valores buscan equilibrar el costo del cableado con la eficiencia y seguridad del sistema.

Respetar estos límites es fundamental para evitar sanciones y garantizar que la instalación cumpla con los estándares técnicos. Además, asegura que los dispositivos funcionen dentro de sus parámetros óptimos, prolongando su vida útil.

Factores que Afectan el Cálculo de Cable por Caída de Tensión

El cálculo correcto del cable no depende solo de la distancia y la corriente. Hay varios elementos que influyen y que es importante conocer para realizar una selección adecuada y evitar errores costosos.

Longitud del Cable y Corriente Eléctrica

Cuanto más largo sea el cable, mayor será la caída de tensión, ya que la resistencia total aumenta con la distancia. Por otro lado, la corriente que debe transportar el cable también impacta directamente en la caída, pues a mayor intensidad, mayor será la pérdida de voltaje.

Por ejemplo, un cable que lleva 20 amperios a 10 metros tendrá menos caída que uno que transporta la misma corriente a 50 metros. Por eso, al planificar una instalación, es vital medir la distancia desde la fuente hasta el punto de consumo.

Material del Conductor: Cobre vs Aluminio

El tipo de material del cable es otro factor clave. El cobre es el conductor más común y eficiente, con menor resistencia eléctrica que el aluminio. Esto significa que para la misma corriente y distancia, un cable de cobre tendrá menor caída de tensión que uno de aluminio.

Sin embargo, el aluminio es más ligero y económico, por lo que se usa en instalaciones donde el costo o el peso son determinantes. Al elegir entre estos materiales, debes considerar el impacto en la caída de tensión y ajustar el tamaño del cable en consecuencia.

Temperatura y Agrupamiento de Cables

La temperatura ambiente y la forma en que se agrupan los cables también afectan la resistencia eléctrica. A mayor temperatura, la resistencia aumenta, lo que incrementa la caída de tensión. Además, cuando varios cables están agrupados, el calor se disipa menos eficientemente, elevando la temperatura y afectando la capacidad del conductor.

Por ello, es importante tener en cuenta las condiciones ambientales y la instalación física al calcular el tamaño adecuado del cable, para evitar sobrecalentamientos y asegurar un funcionamiento seguro.

Fórmulas y Métodos para Calcular la Caída de Tensión

Para realizar el cálculo de cable por caída de tensión, existen varias fórmulas que permiten estimar la pérdida de voltaje en función de los parámetros del circuito. Entender cómo aplicarlas te ayudará a seleccionar el cable correcto sin complicaciones.

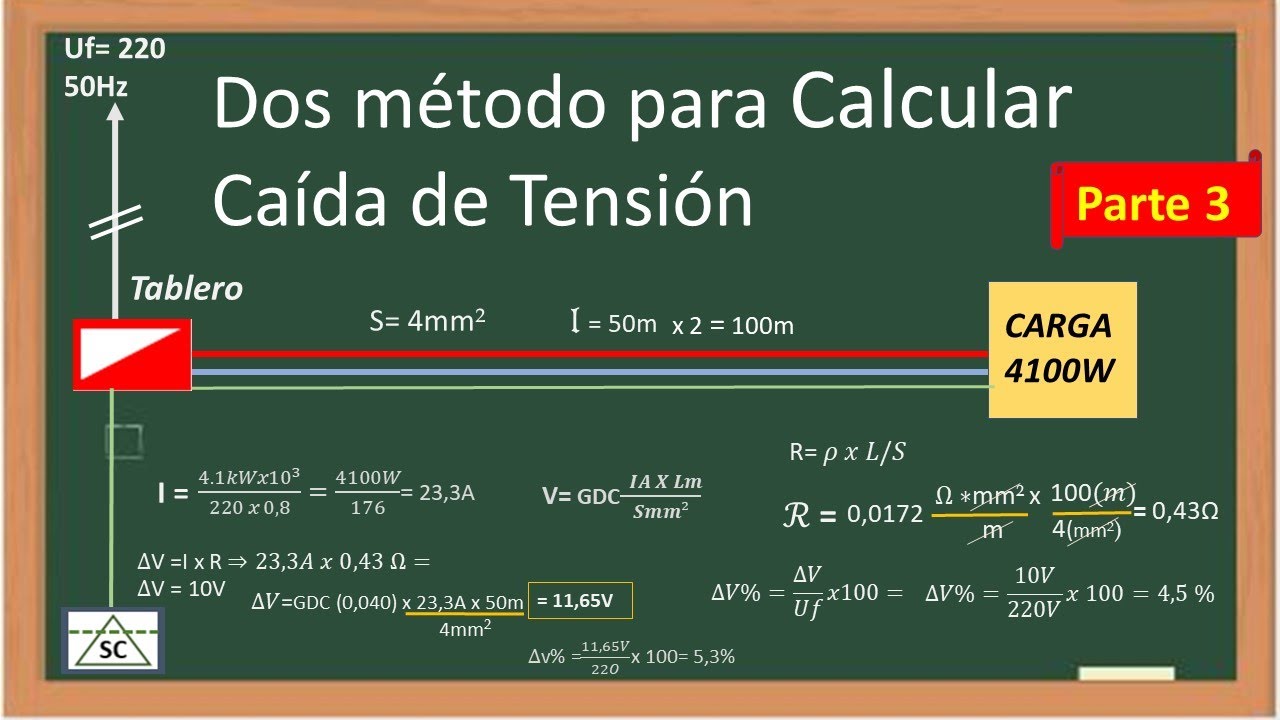

Fórmula Básica para Corriente Continua y Monofásica

La fórmula más común para calcular la caída de tensión en sistemas de corriente continua (CC) o monofásicos es:

Vd = (2 × L × I × R) / 1000

donde:

• Vd = caída de tensión en voltios
• L = longitud del cable en metros (ida y vuelta)
• I = corriente en amperios
• R = resistencia del conductor en ohmios por kilómetro

Esta fórmula considera la ida y vuelta de la corriente, por eso se multiplica la longitud por 2. La resistencia depende del material y sección del cable, datos que suelen encontrarse en tablas técnicas.

Cálculo para Sistemas Trifásicos

En instalaciones trifásicas, la caída de tensión se calcula con una fórmula ligeramente diferente, que tiene en cuenta la raíz de tres debido a la naturaleza del sistema:

Vd = (√3 × L × I × Z) / 1000

donde:

• Z = impedancia del conductor en ohmios por kilómetro

Este cálculo es más complejo porque considera tanto la resistencia como la reactancia del cable, que afecta especialmente en circuitos con cargas inductivas como motores.

Uso de Tablas y Software para Simplificar el Cálculo

Para facilitar el proceso, existen tablas estandarizadas que indican la caída de tensión aproximada para diferentes secciones y materiales de cable según la corriente y distancia. Además, programas especializados permiten ingresar datos específicos y obtener resultados precisos, ahorrando tiempo y reduciendo errores.

Sin embargo, conocer la base teórica del cálculo es vital para interpretar correctamente esos resultados y tomar decisiones fundamentadas.

Cómo Seleccionar el Cable Correcto Según la Caída de Tensión

Conocer la caída de tensión esperada es solo el primer paso. La selección final del cable debe garantizar que esta pérdida se mantenga dentro de los límites permitidos, sin sacrificar la seguridad ni la economía.

Determinar la Sección Adecuada del Cable

Si la caída de tensión calculada es demasiado alta, la solución más común es aumentar la sección transversal del cable, es decir, usar un cable más grueso. Esto reduce la resistencia y, por ende, la caída de voltaje.

Por ejemplo, si con un cable de 4 mm² la caída es del 6%, y el límite es 3%, al cambiar a uno de 6 mm² probablemente se reduzca a un valor aceptable. Es importante hacer este ajuste antes de la instalación para evitar gastos adicionales o problemas posteriores.

Balancear Costo y Eficiencia

Un cable de mayor sección es más caro y pesado, lo que puede complicar la instalación. Por eso, es fundamental buscar un equilibrio entre minimizar la caída de tensión y mantener los costos razonables.

Además, un cable sobredimensionado puede ser innecesario si la caída de tensión está dentro de límites seguros. Por eso, realizar un cálculo detallado permite optimizar recursos y asegurar un sistema eficiente.

Considerar Otros Factores Técnicos

No olvides que el cable debe cumplir también con la capacidad de corriente, resistencia mecánica, y las condiciones ambientales. La caída de tensión es solo uno de los criterios para seleccionar el cable, pero no el único.

Por ejemplo, un cable que cumple con la caída de tensión pero no con la corriente máxima puede sobrecalentarse y ser peligroso. Por eso, es recomendable siempre verificar ambos aspectos simultáneamente.

Ejemplos Prácticos de Cálculo y Selección de Cable

Para entender mejor cómo aplicar el cálculo de cable por caída de tensión, veamos algunos casos concretos que ilustran el proceso paso a paso.

Ejemplo 1: Instalación Residencial Monofásica

Supongamos que tienes una carga que consume 20 amperios y está ubicada a 30 metros del tablero eléctrico. El sistema es monofásico y se usa cable de cobre con resistencia aproximada de 4.61 ohmios/km para 4 mm².

Usando la fórmula:

Vd = (2 × 30 × 20 × 4.61) / 1000 = 5.53 V

Si la tensión nominal es 220 V, la caída es aproximadamente 2.5%, que está dentro del límite aceptable. Por lo tanto, un cable de 4 mm² es adecuado.

Ejemplo 2: Instalación Industrial Trifásica

En una planta industrial, una carga trifásica consume 50 A y está a 80 metros del tablero. Se utiliza cable de aluminio con impedancia de 0.6 ohmios/km.

Aplicando la fórmula:

Vd = (√3 × 80 × 50 × 0.6) / 1000 ≈ 4.15 V

Con un voltaje nominal de 400 V, la caída es del 1.04%, muy baja. En este caso, el cable elegido es eficiente y cumple con los requisitos.

Interpretación y Ajustes

Si la caída hubiera sido mayor al límite, la recomendación sería aumentar la sección del cable o reducir la longitud si es posible. También se pueden considerar otras alternativas como mejorar la calidad del conductor o instalar reguladores de voltaje.

Consejos Prácticos para Evitar Problemas con la Caída de Tensión

Más allá de los cálculos, hay buenas prácticas que pueden ayudarte a mantener una instalación segura y eficiente.

• Planifica con anticipación: Evalúa la ubicación de las cargas para minimizar distancias.
• Usa materiales de calidad: Elige cables certificados y con buenas propiedades eléctricas.
• Revisa las normativas locales: Asegúrate de cumplir con los límites y requisitos vigentes.
• Considera el futuro: Dimensiona cables pensando en posibles ampliaciones o aumentos de carga.
• Consulta con profesionales: Cuando tengas dudas, un especialista puede validar tus cálculos y recomendaciones.

Estos consejos no solo evitan problemas de caída de tensión, sino que también contribuyen a la seguridad y durabilidad de la instalación eléctrica.

¿Por qué es importante controlar la caída de tensión en una instalación eléctrica?

Controlar la caída de tensión es vital porque garantiza que los dispositivos eléctricos reciban el voltaje correcto para funcionar adecuadamente. Si la caída es excesiva, puede causar mal funcionamiento, daños a los equipos y riesgos de seguridad. Además, mantener la caída dentro de los límites establecidos mejora la eficiencia energética y prolonga la vida útil de la instalación.

¿Cómo puedo saber si la caída de tensión en mi instalación es demasiado alta?

Para saberlo, se puede medir el voltaje en el punto de consumo y compararlo con el voltaje nominal. Si la diferencia supera el porcentaje permitido (generalmente 3-5%), la caída es alta. También puedes calcularla usando las fórmulas y datos de corriente, distancia y resistencia del cable. Si no tienes herramientas, un electricista puede hacer estas mediciones y cálculos por ti.

¿Es mejor usar cables de cobre o aluminio para minimizar la caída de tensión?

El cobre tiene menor resistencia eléctrica, por lo que generalmente produce menor caída de tensión que el aluminio para la misma sección. Sin embargo, el aluminio es más económico y ligero. Si eliges aluminio, debes usar cables de mayor sección para compensar su mayor resistencia y evitar caídas excesivas.

¿Qué pasa si uso un cable con sección menor a la recomendada por la caída de tensión?

Usar un cable con sección insuficiente puede causar una caída de tensión elevada, lo que puede provocar que los aparatos no funcionen bien, sobrecalentamiento del cable y riesgos de incendio. Además, la instalación no cumplirá con las normativas, lo que puede generar problemas legales y técnicos a largo plazo.

¿Cómo afecta la temperatura ambiente al cálculo de la caída de tensión?

La temperatura ambiente influye porque al aumentar la temperatura, la resistencia del conductor también aumenta, lo que eleva la caída de tensión. Por eso, en ambientes calurosos o con cables agrupados que dificultan la disipación de calor, es necesario considerar factores de corrección y posiblemente elegir cables de mayor sección.

¿Puedo reducir la caída de tensión simplemente acortando la longitud del cable?

Sí, reducir la distancia entre la fuente y la carga es una forma efectiva de disminuir la caída de tensión, ya que la resistencia es proporcional a la longitud del conductor. Sin embargo, esto no siempre es práctico, por lo que generalmente se combina con la selección adecuada de la sección del cable para lograr resultados óptimos.

¿Existen herramientas digitales para facilitar el cálculo de la caída de tensión?

Hoy en día, hay varias aplicaciones y software que permiten calcular rápidamente la caída de tensión introduciendo datos como corriente, distancia, material y sección del cable. Estas herramientas son útiles para obtener resultados precisos y acelerar el proceso, aunque siempre es recomendable entender la teoría básica para interpretar correctamente los resultados.
