Baterías en Serie y en Paralelo: Cómo Conectarlas y Sus Ventajas Explicadas
¿Alguna vez te has preguntado cómo aumentar la capacidad o el voltaje de tus baterías para proyectos eléctricos o dispositivos caseros? Conectar baterías en serie o en paralelo es una técnica fundamental que puede transformar la forma en que alimentas tus aparatos. Pero, ¿cuál es la diferencia entre estas dos conexiones? ¿Cómo se hacen correctamente y qué beneficios ofrece cada método? En este artículo, exploraremos a fondo baterías en serie y en paralelo: cómo conectarlas y sus ventajas explicadas. Entenderás no solo la teoría, sino también la práctica, para que puedas decidir la mejor configuración según tus necesidades específicas.
Desde aplicaciones simples como linternas hasta sistemas más complejos como paneles solares o vehículos eléctricos, saber conectar baterías adecuadamente es clave para optimizar su rendimiento y durabilidad. A lo largo de este texto, descubrirás las características técnicas de cada tipo de conexión, sus ventajas y desventajas, consejos para su implementación y precauciones importantes. Si buscas sacar el máximo provecho a tus baterías y evitar errores comunes, acompáñanos en esta guía completa y práctica.
¿Qué significa conectar baterías en serie y en paralelo?
Para comenzar, es fundamental comprender qué implica cada tipo de conexión. Aunque suene técnico, la idea básica es cómo unir varias baterías para modificar el voltaje o la capacidad total del sistema.
Conexión en Serie: Aumentando el Voltaje
Cuando conectas baterías en serie, unes el terminal positivo de una batería con el terminal negativo de la siguiente. Así, el voltaje total es la suma de cada batería, mientras que la capacidad (medida en amperios-hora, Ah) se mantiene igual que la de una sola batería.

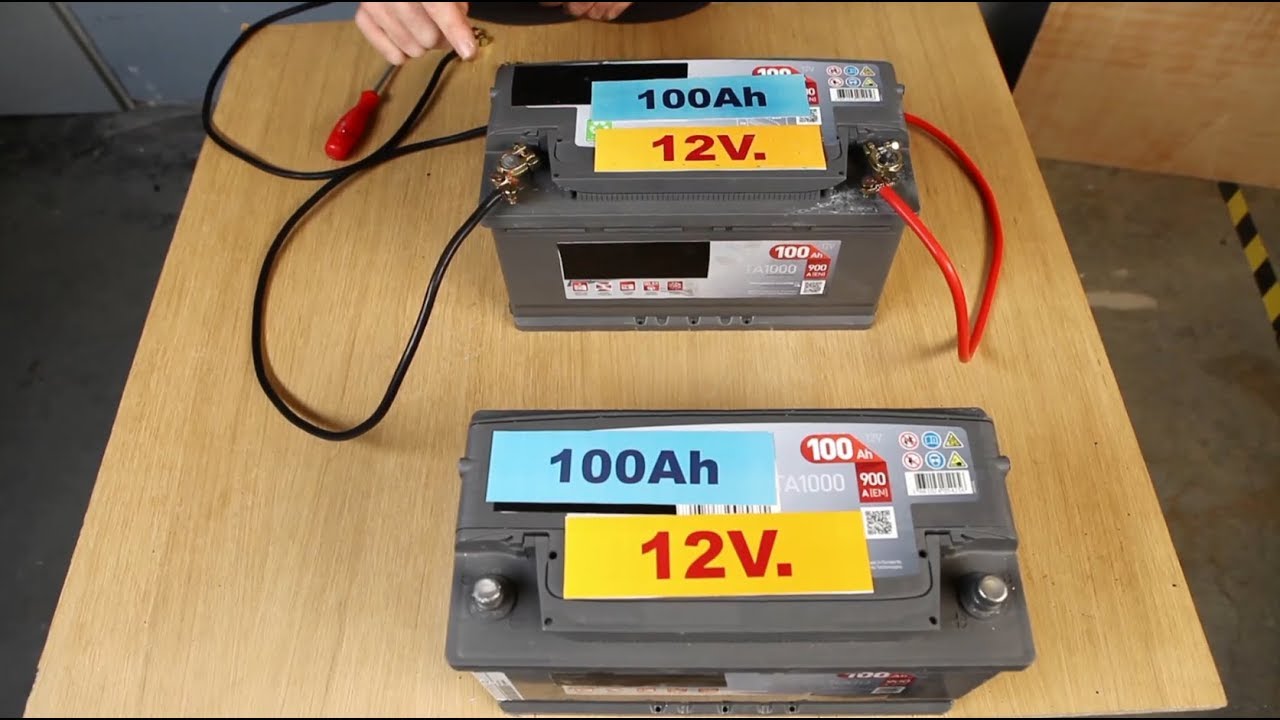

Por ejemplo, si tienes dos baterías de 12 voltios y 100 Ah cada una conectadas en serie, el sistema entregará 24 voltios pero seguirá proporcionando 100 Ah. Esta configuración es ideal cuando necesitas mayor voltaje para alimentar dispositivos específicos, como motores o sistemas eléctricos que requieren más potencia.
Conexión en Paralelo: Aumentando la Capacidad
En contraste, conectar baterías en paralelo significa unir todos los terminales positivos entre sí y todos los terminales negativos también entre sí. En este caso, el voltaje permanece igual al de una sola batería, pero la capacidad se suma.
Usando el mismo ejemplo anterior, dos baterías de 12 V y 100 Ah en paralelo seguirán entregando 12 voltios, pero la capacidad total será de 200 Ah. Esto es útil cuando deseas prolongar el tiempo de uso de un dispositivo sin cambiar su voltaje.
Ventajas y desventajas de conectar baterías en serie
Conectar baterías en serie no es solo cuestión de aumentar el voltaje; también implica entender sus beneficios y limitaciones para evitar problemas futuros.
Beneficios de la conexión en serie
- Mayor voltaje: Ideal para equipos que requieren un voltaje específico más alto, como sistemas de iluminación o motores eléctricos.
- Facilidad para alcanzar niveles de voltaje estándar: Muchos dispositivos funcionan a 24 V, 36 V o más, y la conexión en serie permite alcanzar esos valores con baterías de 12 V comunes.
- Reducción de corriente: Al aumentar el voltaje, la corriente necesaria para la misma potencia disminuye, lo que puede reducir pérdidas por calentamiento en cables.
Desventajas y precauciones
Sin embargo, no todo es ventaja. La conexión en serie tiene sus retos:
- Desbalanceo entre baterías: Si una batería tiene menos carga o está dañada, puede afectar al conjunto, disminuyendo el rendimiento o incluso dañando las otras.
- Igualación necesaria: Es recomendable usar baterías del mismo tipo, capacidad y estado para evitar diferencias de voltaje.
- Mantenimiento más exigente: Se requiere monitoreo constante para asegurar que todas las baterías funcionen de manera equilibrada.
Imagina un tren de vagones (baterías) conectados uno tras otro: si un vagón tiene un problema, puede detener a todo el convoy.
Ventajas y desventajas de conectar baterías en paralelo
Por otro lado, conectar baterías en paralelo también tiene su conjunto particular de beneficios y limitaciones.
Beneficios de la conexión en paralelo
- Mayor capacidad y duración: La suma de amperios-hora permite alimentar dispositivos por más tiempo sin cambiar el voltaje.
- Flexibilidad en ampliación: Puedes añadir más baterías en paralelo para aumentar la autonomía sin alterar el voltaje.
- Redundancia: Si una batería falla, el sistema puede seguir funcionando aunque con menor capacidad.
Desventajas y precauciones
Pero también hay aspectos a considerar:
- Corriente elevada: A menor voltaje y mayor capacidad, la corriente total puede ser alta, requiriendo cables y fusibles adecuados para evitar riesgos.
- Posible desequilibrio de carga: Las baterías deben estar en buen estado y tener la misma capacidad para evitar que unas se descarguen o dañen antes que otras.
- Mayor complejidad en conexiones: Es importante hacer conexiones cortas y simétricas para evitar caídas de voltaje.
Piensa en un equipo de trabajo donde todos colaboran; si uno falla, los demás siguen, pero la eficiencia general puede disminuir.
Cómo conectar baterías en serie y en paralelo paso a paso
Conectar baterías correctamente es esencial para garantizar seguridad y funcionamiento óptimo. Aquí te mostramos cómo hacerlo en cada caso.
Pasos para conectar baterías en serie
- Reúne baterías del mismo voltaje y capacidad, preferiblemente nuevas o en buen estado.
- Apaga cualquier dispositivo o sistema conectado para evitar cortocircuitos.
- Conecta el terminal positivo de la primera batería al terminal negativo de la segunda.
- Si tienes más baterías, continúa conectando en la misma forma hasta completar la serie.
- Los terminales libres (negativo de la primera y positivo de la última) serán los puntos de salida para el sistema.
- Verifica con un multímetro que el voltaje total sea la suma correcta.
Pasos para conectar baterías en paralelo
- Selecciona baterías idénticas en voltaje y capacidad.
- Conecta todos los terminales positivos entre sí usando cables cortos y gruesos.
- Conecta todos los terminales negativos de igual forma.
- Los puntos de salida se toman de cualquier terminal positivo y negativo conjunto.
- Revisa con un multímetro que el voltaje sea igual al de una batería individual.
En ambos casos, es fundamental usar herramientas aisladas, protegerse con guantes y asegurarse de que las conexiones estén firmes y sin riesgo de cortocircuitos.
Aplicaciones prácticas y ejemplos de uso
Ahora que sabes cómo conectar baterías en serie y en paralelo, veamos en qué situaciones conviene usar cada configuración.
Uso de baterías en serie
Un ejemplo común es en vehículos eléctricos o bicicletas eléctricas, donde se requieren voltajes más altos para alimentar motores potentes. También en sistemas de energía solar, donde paneles y baterías en serie logran voltajes que facilitan la conversión y distribución eficiente.
Por ejemplo, un sistema solar doméstico puede usar baterías de 12 V conectadas en serie para alcanzar 48 V, lo que reduce pérdidas en cables largos y permite usar inversores estándar.
Uso de baterías en paralelo
Si buscas aumentar la autonomía de un sistema sin cambiar el voltaje, la conexión en paralelo es la opción. Linternas recargables, sistemas de respaldo para computadoras o equipos de camping suelen aprovechar esta configuración para prolongar la duración sin modificar el voltaje.
En instalaciones solares pequeñas, las baterías en paralelo permiten añadir más capacidad conforme crecen las necesidades energéticas, manteniendo el voltaje constante.
Mantenimiento y consejos para prolongar la vida útil de tus baterías conectadas
No basta con conectar bien las baterías; su cuidado es clave para evitar fallas prematuras y asegurar un rendimiento óptimo.
Consejos para baterías en serie
- Monitorea el voltaje de cada batería individualmente para detectar desbalances.
- Realiza cargas equilibradas para evitar que alguna batería se descargue más que las demás.
- Reemplaza baterías defectuosas inmediatamente para no comprometer el sistema completo.
Consejos para baterías en paralelo
- Usa cables de calibre adecuado para soportar la corriente total.
- Verifica regularmente la integridad de las conexiones para evitar corrosión o falsos contactos.
- Procura que todas las baterías tengan similar estado de carga y antigüedad para un funcionamiento armónico.
Recuerda que la temperatura y la carga también influyen en la vida útil, por lo que mantener un ambiente adecuado es una buena práctica.
¿Puedo mezclar baterías de diferentes capacidades o marcas en serie o paralelo?
Es recomendable evitar mezclar baterías con diferentes capacidades, edades o marcas, especialmente en conexión en serie. Esto puede generar desbalances de carga y acelerar el desgaste de las baterías más débiles. En paralelo, aunque el impacto es menor, sigue siendo mejor usar baterías homogéneas para garantizar un rendimiento uniforme y evitar problemas de seguridad.
¿Qué pasa si una batería falla en una conexión en serie?
En una serie, si una batería falla o se descarga, afecta al conjunto, reduciendo el voltaje total y pudiendo causar daños a las demás baterías. Por eso es crucial monitorear cada batería y mantenerlas en buen estado. En paralelo, la falla de una batería es menos crítica, pero aún así se debe reemplazar para evitar problemas.
¿Cómo sé cuántas baterías puedo conectar en serie o paralelo sin riesgos?
El número de baterías depende de las especificaciones del sistema y las necesidades de voltaje y capacidad. Sin embargo, conectar muchas baterías aumenta la complejidad y los riesgos de desbalance. Por eso, es fundamental seguir las recomendaciones del fabricante y, en sistemas grandes, considerar dispositivos de balanceo y monitoreo.
¿Es necesario un dispositivo para equilibrar baterías conectadas en serie?
Sí, en conexiones en serie es común usar sistemas de balanceo o ecualización para mantener cada batería con el mismo nivel de carga. Esto previene que alguna batería se sobrecargue o descargue en exceso, prolongando la vida útil y mejorando la seguridad del sistema.
¿Puedo cambiar una configuración en serie a paralelo o viceversa fácilmente?
No es tan sencillo cambiar de serie a paralelo o al revés sin ajustar el sistema completo. Cada configuración tiene requerimientos específicos de voltaje y capacidad, además de implicaciones en cableado y protección. Si necesitas modificar la configuración, es mejor planificar cuidadosamente y adaptar los componentes para evitar daños.
¿Qué tipo de cable debo usar para conexiones en paralelo o en serie?
Para ambas conexiones, es importante usar cables con el calibre adecuado que soporte la corriente máxima del sistema. En paralelo, la corriente puede ser más alta, por lo que cables más gruesos son necesarios. Además, las conexiones deben ser lo más cortas y directas posible para minimizar pérdidas y riesgos.
¿Cómo afecta la temperatura a las baterías conectadas en serie o paralelo?
La temperatura influye en el rendimiento y la vida útil de las baterías. Altas temperaturas pueden acelerar el envejecimiento, mientras que temperaturas bajas reducen la capacidad momentánea. En sistemas con baterías conectadas, mantener una temperatura estable y adecuada ayuda a que funcionen mejor y duren más, independientemente de la configuración.
