Esquema de Instalación de Radiadores de Calefacción: Guía Completa Paso a Paso
¿Estás pensando en instalar radiadores de calefacción en tu hogar o necesitas entender mejor cómo se lleva a cabo este proceso? Contar con un sistema de calefacción eficiente es fundamental para mantener el confort durante los meses fríos, y conocer el esquema de instalación de radiadores de calefacción te ayudará a tomar decisiones informadas y evitar errores comunes. Desde la elección del tipo de radiador hasta el montaje y conexión al sistema, cada paso es clave para asegurar un rendimiento óptimo y una larga durabilidad.
En esta guía completa paso a paso, te explicaremos todo lo que necesitas saber para instalar radiadores de calefacción correctamente. Abordaremos desde los materiales y herramientas necesarias, el diseño del circuito hidráulico, hasta detalles técnicos como la purga y el mantenimiento. Si quieres entender cómo se realiza un esquema eficiente y funcional, sigue leyendo y descubrirás consejos prácticos, trucos y ejemplos que te facilitarán esta tarea, ya seas un aficionado al bricolaje o estés supervisando una instalación profesional.
Fundamentos del Esquema de Instalación de Radiadores de Calefacción
Antes de comenzar con la instalación, es importante comprender qué implica un esquema de instalación de radiadores de calefacción y por qué es esencial planificarlo correctamente. El esquema es la representación gráfica o conceptual del circuito que conecta los radiadores con la fuente de calor y la red de tuberías, definiendo el recorrido del agua caliente que calienta cada espacio.
¿Qué es un esquema de instalación y para qué sirve?

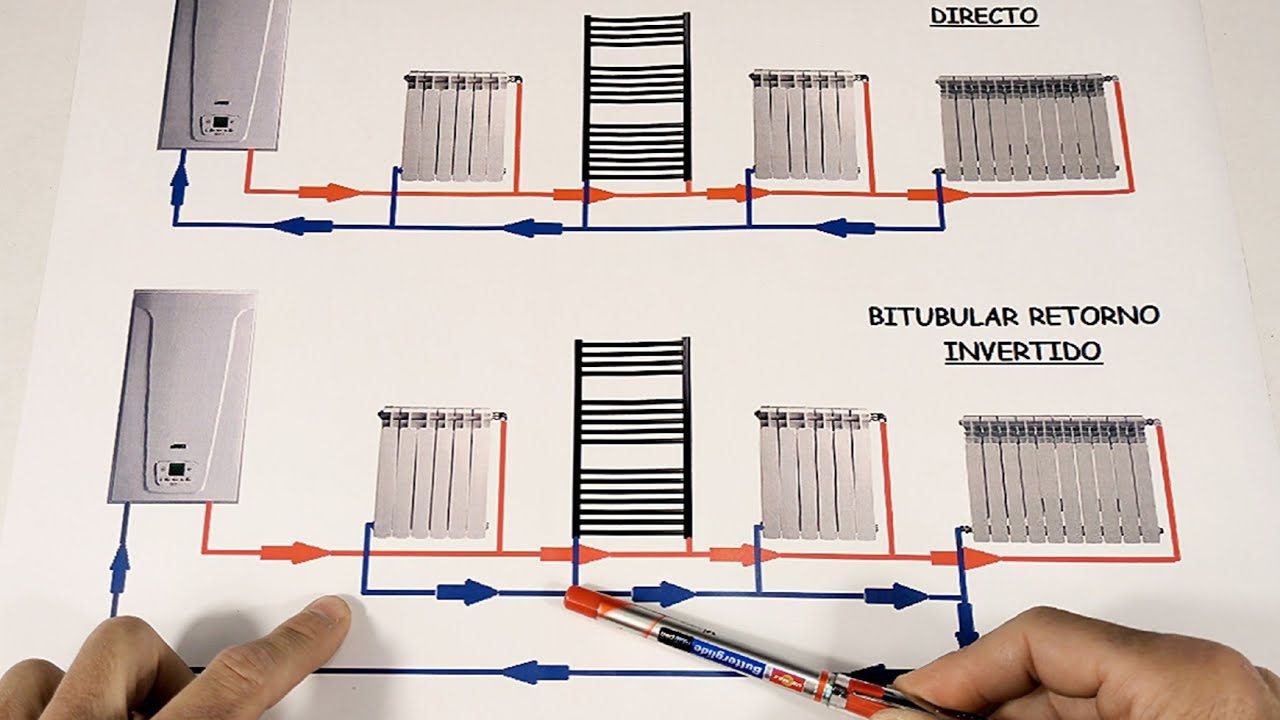

Un esquema de instalación de radiadores es un plano o diagrama que muestra la ubicación de los radiadores, la disposición de las tuberías, las válvulas de control y la conexión con la caldera o sistema de generación de calor. Su función principal es facilitar la ejecución ordenada del montaje, garantizar un flujo eficiente del agua y evitar problemas como desequilibrios térmicos o pérdidas de energía.
Imagina que quieres calentar toda una casa, pero sin un esquema, podrías terminar con algunos radiadores que reciben demasiado calor y otros que apenas se calientan. El esquema ayuda a distribuir el calor de forma uniforme y a optimizar el consumo energético.
Tipos de esquemas comunes en calefacción por radiadores
Existen varios tipos de esquemas para instalar radiadores, entre los más habituales están:
- Esquema en serie: El agua pasa de un radiador a otro en secuencia. Es sencillo pero puede causar diferencias de temperatura.
- Esquema en paralelo: Cada radiador recibe agua directamente desde la tubería principal, lo que permite un control más preciso.
- Esquema monotubo: El agua circula por una sola tubería que alimenta todos los radiadores.
- Esquema bitubo: Utiliza una tubería para llevar agua caliente y otra para devolverla, asegurando mayor eficiencia y control.
El esquema bitubo es el más recomendado para instalaciones modernas porque facilita el equilibrio térmico y el mantenimiento.
Selección de Radiadores y Materiales para la Instalación
La elección del radiador y los materiales adecuados es clave para que el sistema funcione correctamente y dure en el tiempo. Aquí te contamos qué debes considerar.
Tipos de radiadores según el material y diseño
Los radiadores pueden ser de distintos materiales, cada uno con ventajas específicas:
- Acero: Son los más comunes por su buena conductividad térmica y resistencia. Se calientan rápido y son relativamente económicos.
- Aluminio: Más ligeros y con excelente capacidad de transmisión del calor, ideales para sistemas que requieren respuesta rápida.
- Hierro fundido: Tradicionales y muy duraderos, aunque tardan más en calentarse y suelen ser más pesados.
En cuanto al diseño, puedes elegir entre radiadores panelados, de tubo o toalleros, dependiendo del espacio y la estética deseada.
Materiales y herramientas necesarias para la instalación
Además de los radiadores, necesitarás:
- Tuberías (cobre, multicapa o polipropileno) para la conexión.
- Válvulas de entrada y salida para regular el flujo.
- Llaves de purga para eliminar aire del circuito.
- Abrazaderas y soportes para fijar los radiadores a la pared.
- Herramientas básicas: llave inglesa, taladro, cortatubos, cinta de teflón, nivel, entre otras.
La calidad de los materiales influye directamente en la durabilidad y eficiencia del sistema, por lo que no conviene escatimar en este punto.
Diseño y Planificación del Circuito de Calefacción
Un buen diseño es la base para que el esquema de instalación de radiadores de calefacción funcione sin inconvenientes. En esta fase se define la ubicación de cada radiador, el recorrido de las tuberías y la integración con la caldera o fuente de calor.
Cómo calcular la cantidad y potencia de los radiadores
Para que cada habitación alcance la temperatura deseada, es necesario calcular la potencia térmica que debe aportar cada radiador. Esto se hace considerando factores como:
- Volumen de la habitación.
- Tipo de aislamiento térmico.
- Temperatura exterior media.
- Uso y orientación del espacio.
Un cálculo aproximado puede hacerse multiplicando los metros cúbicos por un coeficiente que varía entre 40 y 60 vatios por metro cúbico, según la calidad del aislamiento. Este paso evita sobrecargar el sistema o dejar habitaciones frías.
Planificación del recorrido de tuberías
El trazado de las tuberías debe minimizar curvas y evitar puntos donde pueda acumularse aire o sedimentación. Además, es importante prever accesos para mantenimiento y colocar válvulas de corte en lugares estratégicos.
En sistemas bitubo, por ejemplo, se recomienda distribuir las tuberías de forma que cada radiador tenga una entrada y salida independientes, facilitando el equilibrio y la regulación.
Instalación Paso a Paso del Sistema de Radiadores
Con el diseño listo y los materiales preparados, llega el momento de la instalación. Aquí te detallamos el proceso paso a paso para que no pierdas ningún detalle.
Preparación y fijación de radiadores
Antes de colocar los radiadores, asegúrate de que las paredes sean adecuadas para soportar el peso y que no haya obstáculos. Marca con un nivel los puntos de fijación para que queden perfectamente horizontales.
Usa los soportes y anclajes adecuados para el tipo de pared y radiador. Un radiador mal fijado puede causar ruidos, fugas o daños a largo plazo.
Conexión de tuberías y válvulas
Una vez fijados los radiadores, conecta las tuberías siguiendo el esquema planificado. Coloca válvulas de entrada y salida para poder regular el paso del agua y facilitar el mantenimiento. Asegúrate de sellar bien las conexiones con cinta de teflón o sellador adecuado para evitar fugas.
Si trabajas con tuberías de cobre, realiza los cortes con herramientas específicas y realiza soldaduras o uniones mecánicas según el caso. En tuberías multicapa o polipropileno, utiliza los accesorios compatibles y sigue las instrucciones del fabricante.
Integración con la caldera y puesta en marcha
Finalmente, conecta el circuito al sistema de calefacción principal. Antes de encender, llena el circuito con agua y purga el aire para evitar ruidos y asegurar un flujo uniforme.
Verifica que no haya fugas y que las válvulas funcionen correctamente. Ajusta la presión según las indicaciones de la caldera y realiza pruebas para comprobar que todos los radiadores se calientan de manera homogénea.
Mantenimiento y Solución de Problemas Comunes
Una vez instalado el sistema, el mantenimiento periódico es fundamental para conservar su eficiencia y evitar averías. Aquí te contamos qué cuidados debes tener y cómo resolver inconvenientes habituales.
Cómo purgar los radiadores correctamente
Con el tiempo, el aire puede acumularse dentro del circuito, lo que provoca que algunos radiadores no calienten bien o hagan ruidos. Para purgarlos, utiliza la llave de purga situada generalmente en la parte superior del radiador:
- Apaga la calefacción y deja que el sistema se enfríe.
- Coloca un recipiente debajo de la válvula de purga.
- Gira lentamente la llave hasta que salga aire y luego agua.
- Cierra la válvula y enciende la calefacción para comprobar el resultado.
Este procedimiento debe realizarse al menos una vez al año, preferiblemente antes de la temporada de frío.
Identificación y solución de fugas o ruidos
Si notas goteos, humedades o ruidos en las tuberías, revisa las conexiones y las válvulas. Las fugas pueden deberse a un mal sellado o desgaste de juntas, mientras que los ruidos suelen originarse por aire atrapado o presión incorrecta.
En caso de fugas, cierra la válvula general y reemplaza o ajusta la pieza afectada. Para ruidos persistentes, purga el sistema y verifica que la presión esté dentro del rango recomendado por el fabricante.
Consejos para Optimizar el Rendimiento del Sistema de Radiadores
¿Quieres que tu sistema de calefacción rinda al máximo sin gastar de más? Aquí tienes algunas recomendaciones prácticas que te ayudarán a lograrlo.
Ubicación estratégica de los radiadores
Colocar los radiadores debajo de ventanas o cerca de fuentes de frío mejora la distribución del calor y reduce las pérdidas térmicas. También evita que los muebles o cortinas bloqueen la circulación del aire caliente.
Uso de válvulas termostáticas
Estas válvulas permiten regular la temperatura de cada radiador de forma independiente, ajustando el caudal de agua según las necesidades de cada habitación. Esto no solo mejora el confort, sino que también reduce el consumo energético.
Control y mantenimiento regular
Revisar periódicamente el sistema, purgar los radiadores y ajustar la presión ayuda a mantener la eficiencia y prolongar la vida útil de los componentes. Además, una caldera bien mantenida y ajustada complementa el buen funcionamiento de los radiadores.
¿Puedo instalar radiadores de calefacción yo mismo o necesito un profesional?
Si tienes conocimientos básicos de fontanería y calefacción, puedes intentar una instalación sencilla, especialmente en sistemas pequeños. Sin embargo, para garantizar la seguridad, el cumplimiento de normativas y la eficiencia, es recomendable contar con un profesional, sobre todo en instalaciones complejas o que requieran conexión a calderas de gas o sistemas centralizados.
¿Cuál es la diferencia entre un esquema monotubo y un bitubo?
En un esquema monotubo, el agua caliente circula por una sola tubería que pasa por todos los radiadores en serie, lo que puede generar diferencias de temperatura entre ellos. En cambio, el esquema bitubo tiene dos tuberías, una para llevar el agua caliente y otra para devolverla, permitiendo un control independiente y una distribución más equilibrada del calor.
¿Qué debo hacer si un radiador no se calienta bien?
Lo primero es purgar el radiador para eliminar el aire atrapado que impide la correcta circulación del agua. Si el problema persiste, revisa que las válvulas estén abiertas y funcionando correctamente. En algunos casos, puede ser necesario equilibrar el sistema ajustando las válvulas de otros radiadores o consultar a un técnico para detectar posibles obstrucciones o fallos.
¿Qué tipo de radiador es más eficiente energéticamente?
Los radiadores de aluminio suelen ser más eficientes debido a su rápida respuesta térmica y buena conductividad, calentando y enfriando rápidamente según la demanda. No obstante, la eficiencia también depende del diseño del sistema, el aislamiento del hogar y el correcto dimensionamiento de los radiadores.
¿Con qué frecuencia debo hacer mantenimiento a los radiadores?
Es recomendable purgar los radiadores al menos una vez al año, idealmente antes de la temporada de frío. Además, revisa periódicamente las conexiones, válvulas y la presión del sistema. Un mantenimiento regular previene problemas y asegura un rendimiento óptimo durante toda la vida útil del sistema.
¿Se puede combinar la instalación de radiadores con otros sistemas de calefacción?
Sí, es común integrar radiadores con sistemas de suelo radiante, bombas de calor o calefacción solar térmica. La clave está en diseñar un esquema que permita un control adecuado y la compatibilidad de temperaturas y caudales, garantizando un funcionamiento eficiente y confortable.
¿Qué errores debo evitar durante la instalación?
Entre los errores más comunes están no purgar el sistema adecuadamente, fijar mal los radiadores, usar materiales de baja calidad, no equilibrar el circuito y no planificar correctamente el recorrido de las tuberías. Estos fallos pueden causar ruidos, pérdidas de calor y averías prematuras.
